用CAD如何做椭圆阵列?

123456ZXCVBN · 发表于 2008-3-26 21:51:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

常见的环形阵列是最常用的.可是椭圆能做阵列吗??如果不能有办法做吗?我想做如图所示的这个图案的椭圆阵列.能帮一把吗?

[ 本帖最后由 wsj249201 于 2008-6-10 19:28 编辑 ]

rgyzgwh · 发表于 2008-3-27 08:23:23

好象还不可以吧，做椭圆阵列，那么是进行角度等分还是弧长等分呢，还是其他？椭圆比较难处理。要么可以先做成环形阵列，再弄成图片，在图形编辑软件中按长度和宽度进行不同比例的拉伸。

my_cock · 发表于 2008-4-1 12:44:35

同意楼上的意见,最好是先圆周阵列,再转换
如果要编程,也是比较复杂的

wang2003 · 发表于 2008-4-2 12:52:33

将图案做成大小合适的块，将椭圆定数等分，插入块。

scliukejun · 发表于 2008-4-2 15:57:45

按你的图,不能用阵列,用偏移,然后用等分,然后画法线,剪裁成形.
按楼上说的,作圆状,阵列,然后转成椭圆:
作成块,然后插入块,输不同的xy比例，最后炸开！

woaishuijia · 发表于 2008-6-5 11:23:11

这个图案如果追求完美就没有简单的办法。用定距等分，由于曲率是变的，块之间的衔接有问题，不太可行；环形阵列后改变XY比例，局部图案的比例也会变，恐怕就不太美观了。我倒有一个变通的办法－－如果不要求椭圆精确－－用圆弧拼接成“椭圆”（实际上把系统变量PELLIPSE设为1画出的椭圆就是圆弧拼的），对每段圆弧画一个局部图案后环形阵列，这样可以减少些工作量。否则恐怕只能用笨办法画或者编程了。

123456ZXCVBN · 发表于 2008-6-9 23:17:08

我已经学会了
非常感谢大家

04mjczw · 发表于 2008-11-25 23:17:48

最后一种方法怎样做啊。---------------’用圆弧拼接成“椭圆”（实际上把系统变量PELLIPSE设为1画出的椭圆就是圆弧拼的），对每段圆弧画一个局部图案后环形阵列，这样可以减少些工作量。否则恐怕只能用笨办法画或者编程了‘’-------------------我这个产品原来是圆的。现在以改成椭圆的。如下图要做成原产品那种效果。用divide命令做的好像四周的叶子不均匀二头错开了。用调比例做的好像产品变形了。求助各位高手了。

04mjczw · 发表于 2008-11-25 23:36:58

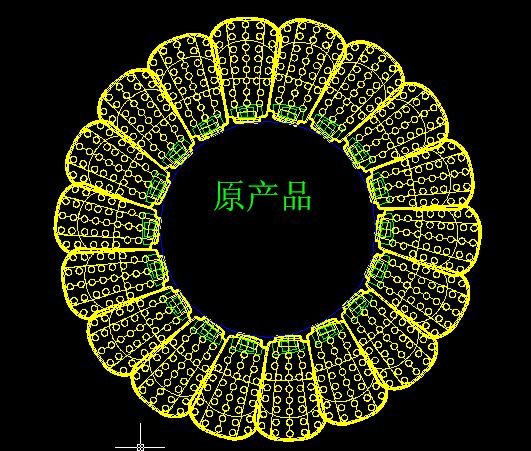

原产品是圆的叶子四周均匀

04mjczw · 发表于 2008-11-25 23:38:05

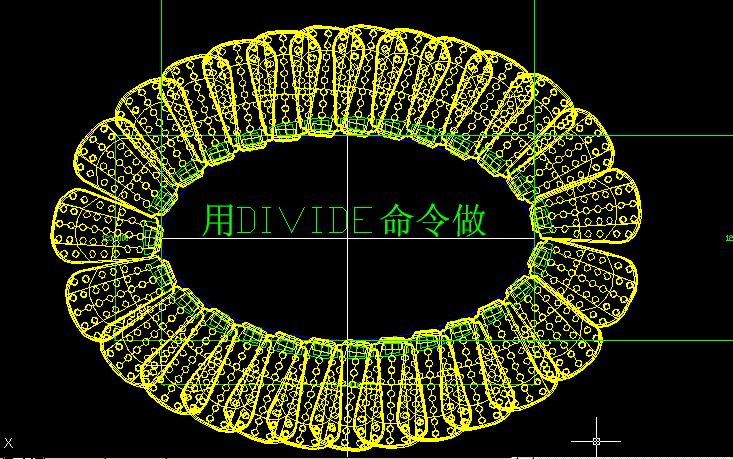

用DIVIDE命令做的叶子分布不均匀二头好像错开了.

04mjczw · 发表于 2008-11-25 23:39:00

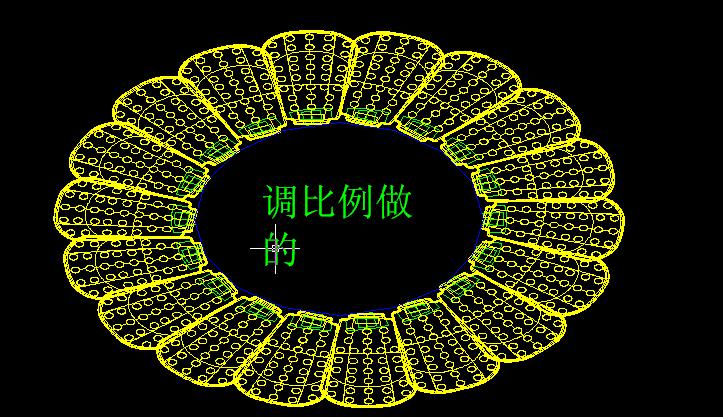

用调比例做的产品变形了.

04mjczw · 发表于 2008-11-25 23:40:03

用圆弧拼接成“椭圆”（实际上把系统变量PELLIPSE设为1画出的椭圆就是圆弧拼的），对每段圆弧画一个局部图案后环形阵列
这个方法我不知怎样做了.

:L :L

woaishuijia · 发表于 2008-11-26 09:13:46

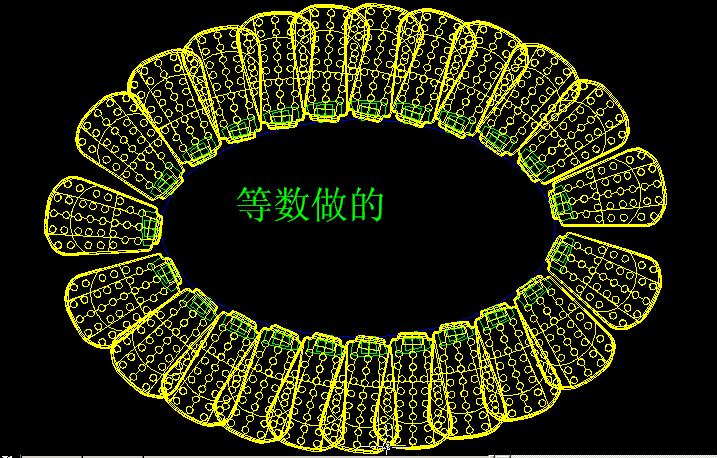

从你的帖图看，应该用“定数等分”方法。叶子倾斜的原因是你的块本身就是歪的。至于最后一种方法是针对楼主的问题所提供的一种思路，而楼主的问题与你的情况是不一样的。

04mjczw · 发表于 2008-11-26 13:17:58

可能我表达不够清楚看下图绿色是块.

04mjczw · 发表于 2008-11-26 13:21:29

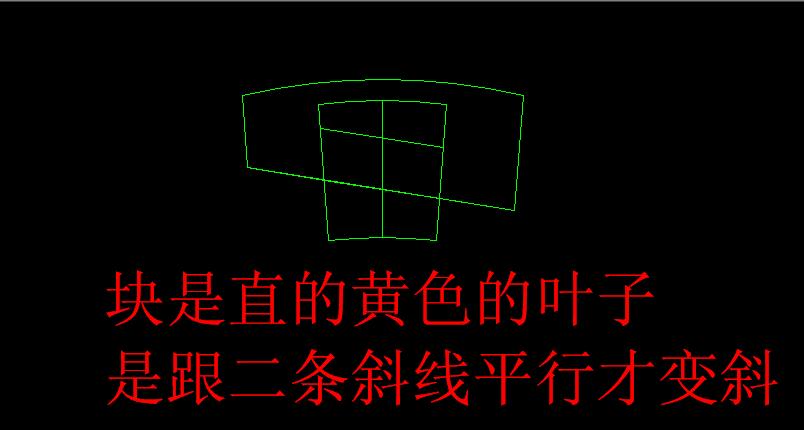

绿色的块和椭圆是是一个零件来的.黄色的叶子是另一个零件来的.装上后是有点斜的.不过是要均匀分布的.

04mjczw · 发表于 2008-11-26 15:25:34

三维网的各位高手有谁帮一下。这个产品画的我头都晕了还是画不出来啊，

www1974 · 发表于 2008-11-26 16:00:26

画一个圆的阵列，然后在模型空间调成视角倾斜，最好做成实体。。。。

04mjczw · 发表于 2008-11-26 16:20:53

画一个圆的阵列，然后在模型空间调成视角倾斜，最好做成实体??怎么变成椭圆啊,能不能搞个图上来看一下.

woaishuijia · 发表于 2008-11-26 16:22:31

你不是已经画出来吗?只是这个产品设计得有些别扭，椭圆的曲率半径是变化的，所以叶子错开的角度不同。要想保证曲率半径最小的地方(椭圆的左右两侧)的叶子片片相扣，就得改变叶子的形状。但这样一来，曲率半径大的地方(椭圆上下两侧)的叶子重叠又太多，造成材料浪费。如果一件产品用两种或多种不同规格的叶子，可以降低材料成本，但又可能提高工艺和管理成本。具体采用哪种方案，要根据企业实际情况仔细核算一下的。
另外，我数了一下，你画的两个图分别放了23个和27个叶子，如果我设计，我会用4的整数倍。

fafadashi · 发表于 2008-11-26 16:59:27

不用阵列行吗？你看这样做行不：用1/4弧线做等分，再偏移一段弧线同样等分，等分点连接起来做中线，复制图案到每个点，再沿中线旋转图案，1/4图案做好后再镜像。

:D :D

04mjczw · 发表于 2008-11-26 17:04:40

是这样的。原产品的底是圆的。叶子是18个。现在我要再做一款。底是椭圆的。叶子通用。23个和27个我是根据原产品的那个底的圆周长算出来的。这个情况我可以更改。现在是在不改变叶子的形状的前提下。做到叶子片片相扣。曲率半径大的地方(椭圆上下两侧)的叶子重叠太多。二头错开。这种情况。我用笨办法一片一片叶子来慢慢移均匀。好像又不行。如下图。叶子角度不一样。现在能不能在叶子通用的情况下做到叶子片片相扣均匀的效果/
谢谢了。

04mjczw · 发表于 2008-11-26 17:13:47

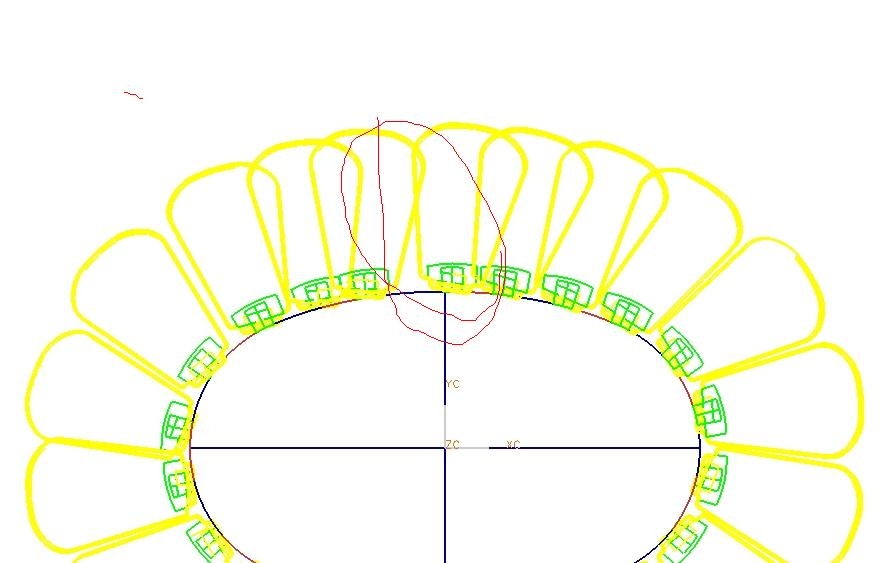

叶子一片一片来移角度变了,.

woaishuijia · 发表于 2008-11-26 17:38:16

如果叶子形状不改变，就等于要求椭圆的最小曲率半径不能小于原产品的半径，否则叶子一定会错开。做成椭圆形后，椭圆曲率半径大于原产品半径的地方叶子重叠就会多，这是回避不了的。不过我想，如果原来就有多种直径规格的产品，而且叶子的高度差不多，就可以借用大直径产品的叶子，实际上就是用大直径的产品和小直径的产品拼凑成一个类似椭圆形的产品。

04mjczw · 发表于 2008-11-27 13:48:40

现在麻烦的就是叶子只有一种规格的。叶子模具以经开好了，不可能再开一套。叶子通用。底有二个圆的。一大一小。大的底挂的叶子数量多一点，小的底挂的叶子少一点。照你这样说。只有一种规格的叶子是做不了椭圆底了？
