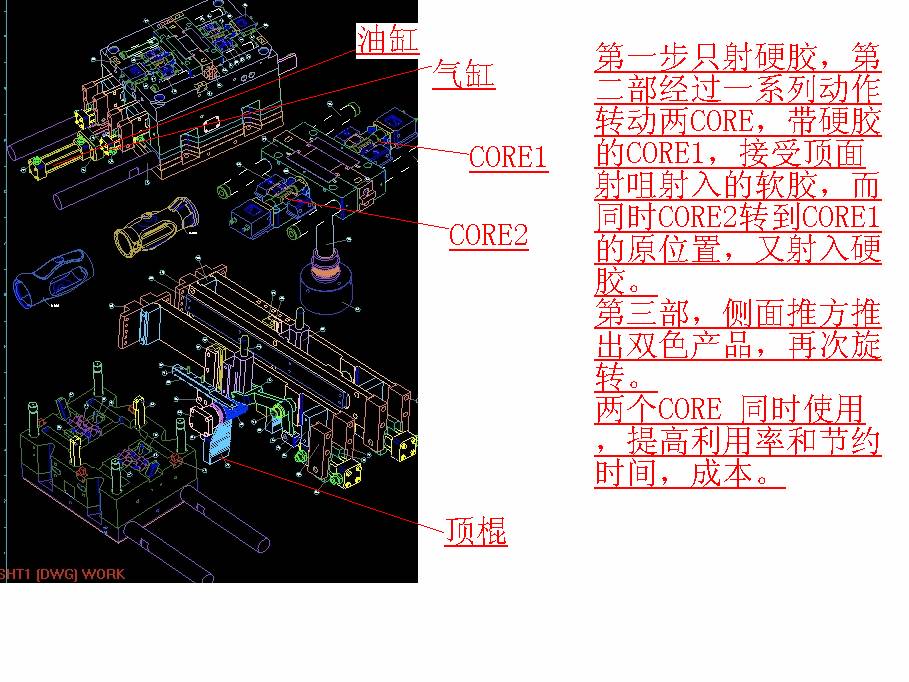

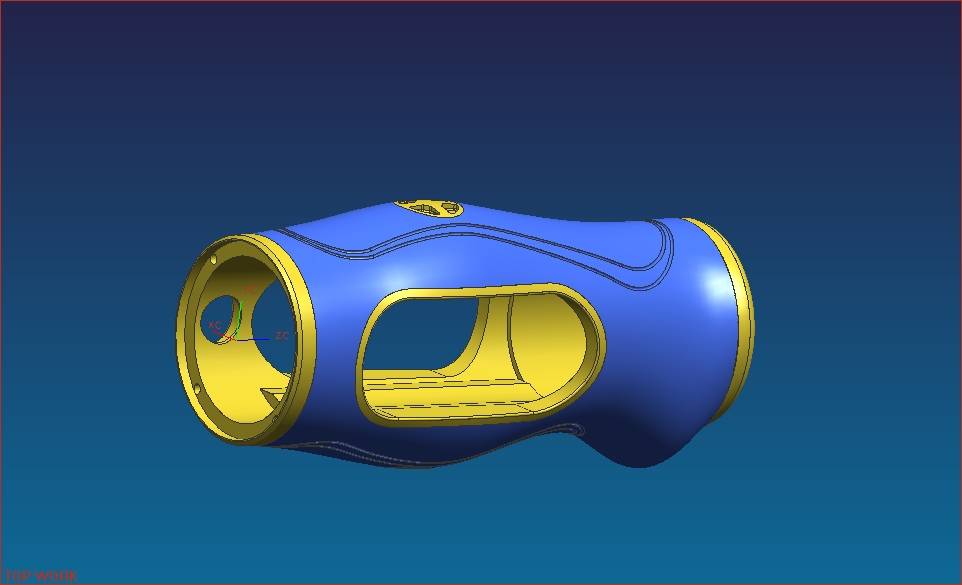

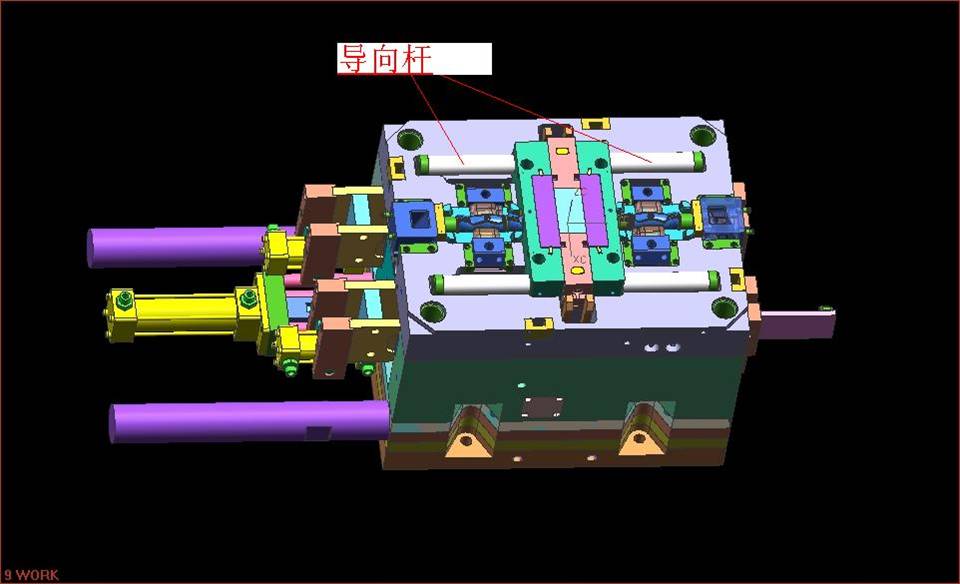

此模为转Core双色模,出一个成品(第一啤硬胶,第二啤软胶). 开模顺序如下: 4 Z3 f$ f, A& w: U7 N& [8 k% k
1:首先合模射胶，再开模。

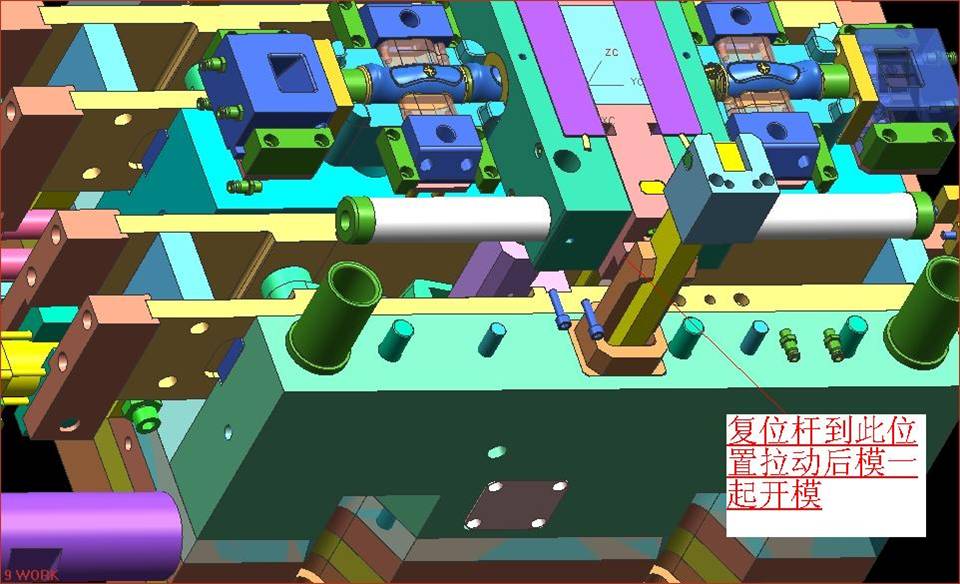

# h( Q% P o; M8 C2:前后模先开70mm,然后在前模先复位杆同后模控制杆的作用下, 把产品同转Core一起抬高48mm(产品直径40mm).

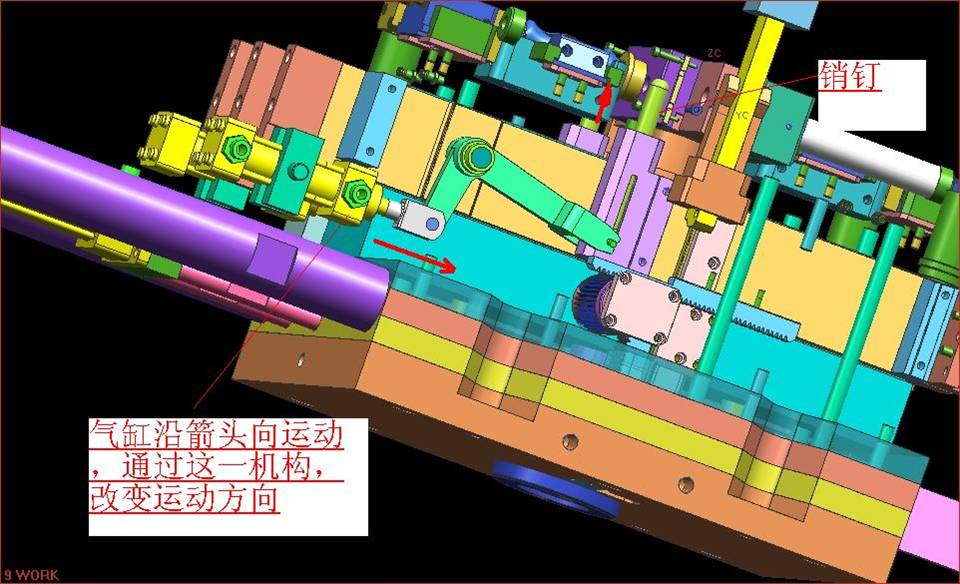

7 W) a: J: {# t 3:两个气缸向前顶出30.8mm,通过连接块使后模两个连接杆上升 64.5mm插入转Core推方里,此时气缸停止. + j5 A4 l3 M" n" x

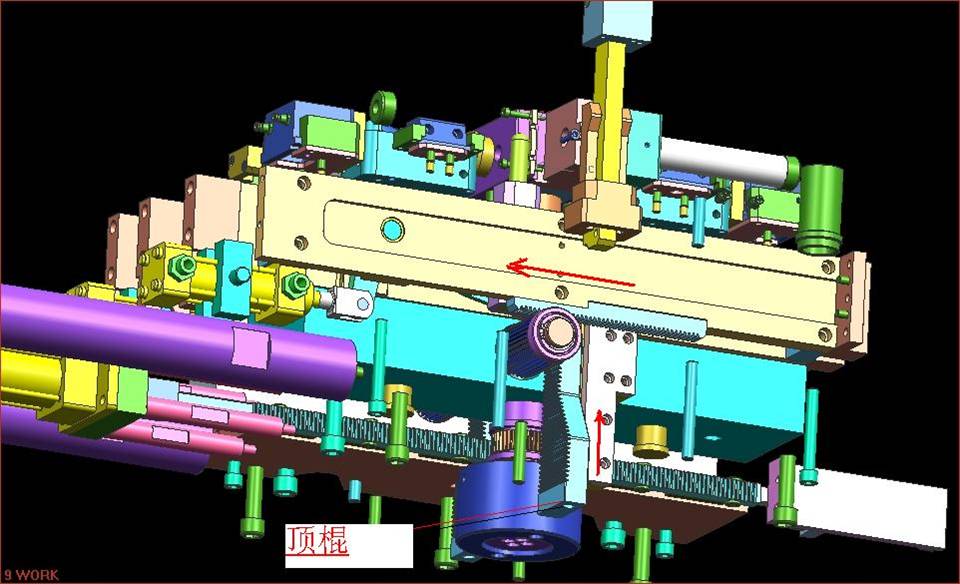

4:注塑机顶棍顶出80mm,通过齿条齿轮的作用使后模里的 导轨朝模具的地侧方向移80mm(产品倒扣65mm,气缸同连接杆 也一起移动),在推方的作用下产品自动掉下. + i4 e* x- h3 N
5:注塑机顶棍拉回80mm,气缸把连接杆收回,使连接杆脱离 转Core推方.

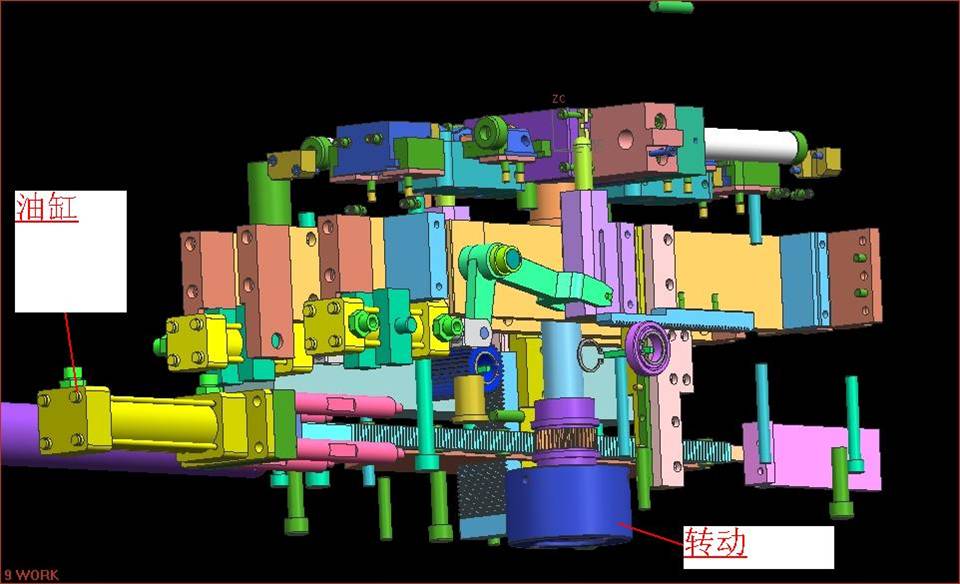

/ B y) S1 M6 ~& S" K: V7 G4 q% I6:后模油缸顶出94.3mm,在齿条齿轮的作用下,使转Core 旋转180<$s>. / {2 t. W D7 |/ Y% B! J2 ?
7:合模时,在前模先复位杆同后模控制杆的作用下把转Core顶下 48mm,A、B板开始合模.
7 ~# [ @ D: b8 j& ^: ^8:致此完成一个周期,同复下个动作.(此时后模油缸是拉回94.3mm)此套模具运用较多的机械运动机构,为我们单调的塑胶模具设计提供了新的思路.很有创意,大家顶起来. |
|
