设为首页 |收藏本站 |帮助 |加入VIP |积分充值

QQ登录

只需一步，快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步，快速开始

返回
发新贴
展开

通知

全站
2天前
查看: 8980|回复: 9
收起左侧

[已解决] 韦氏硬度和HV,HB硬度怎么转换?

 关闭 [复制链接]
Jerry-kong
发表于 2008-5-7 16:45:26 | 显示全部楼层 |阅读模式 来自： 中国江苏苏州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
韦氏硬度和HV,HB硬度怎么转换?  H. k4 R) c% Z8 M0 e( D9 t5 U
5 W7 m+ j: {( f
[ 本帖最后由 Jerry-kong 于 2008-5-8 08:10 编辑 ]
回复

举报

mideas
发表于 2008-5-7 19:19:07 | 显示全部楼层 来自： 中国陕西西安
请搜索以前的帖子
% h" r/ N2 f) v- _1 Fhttp://www.3dportal.cn/discuz/vi ... hlight=%D7%AA%BB%BB
; Z0 `8 [0 I1 K! |; U4 B2 fhttp://www.3dportal.cn/discuz/vi ... hlight=%D7%AA%BB%BB
回复 支持 反对

举报

kevin8hu
发表于 2008-5-7 19:54:14 | 显示全部楼层 来自： 中国江苏南京
这里有标准转换。4 J  d1 g) [+ Z' q' O; t
http://www.3dportal.cn/discuz/vi ... 8%B6%D4%D5%D5%B1%ED
回复 支持 反对

举报

smcc
发表于 2008-5-8 16:11:15 | 显示全部楼层 来自： 中国江苏常州
原帖由 Jerry-kong 于 2008-5-8 15:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ o: `7 A/ s. [2 w+ j; t: c
你们所说的连接里都找不到 韦氏硬度和HV,HB硬度怎么转换? »?

+ k  _7 E. {8 ~! Y9 \$ l" e给你一个   p9 h7 v. V8 B" y2 F
材料硬度换算表.rar (4.25 KB, 下载次数: 17)
回复 支持 反对

举报

Jerry-kong
 楼主| 发表于 2008-5-9 08:23:38 | 显示全部楼层 来自： 中国江苏苏州
原帖由 smcc 于 2008-5-8 16:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 j) a3 \1 x1 r6 j! I4 x
7 h# V& \) v1 l0 W# m( O6 L- q  C
给你一个 * P1 Y! N; E2 _& A4 e- ]5 Z8 v- _

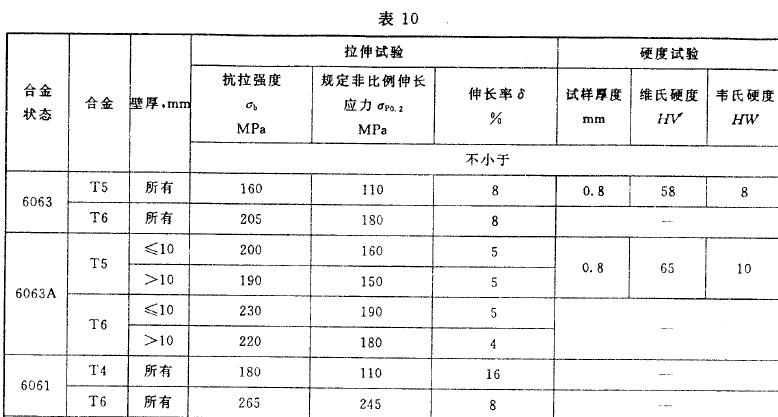

8246574 `/ m$ c% q. F% |9 L6 P% z
824658
& m1 f5 h4 b- Y$ i& e2 C! V, ]& E

3 `+ `3 Q- ]. A: B8 [1 o6 W+ V. \兄弟,有 韦氏硬度HW和HV,HB硬度转换吗? »
回复 支持 反对

举报

chrisfan
发表于 2008-10-6 11:57:56 | 显示全部楼层 来自： 中国广东深圳
以前总是看到有标韦氏硬度的,还有HV,HB的,都没个统一的!看来这个换算标准还是有用的!
回复 支持 反对

举报

fjp010922
发表于 2008-10-7 21:24:58 | 显示全部楼层 来自： 中国上海
楼主是不是指的是黑色金属呀，那么楼主搜索一下这个论坛内有GB/T1172-1999这份标准的。
回复 支持 反对

举报

wesley_zhu
发表于 2008-10-8 08:55:30 | 显示全部楼层 来自： 中国广东深圳
相关的产品标准里会有对照的
回复 支持 反对

举报

fang-lh
发表于 2008-10-8 10:42:03 | 显示全部楼层 来自： 中国天津

回复 3# kevin8hu 的帖子

DIN50150, conversion between tensile strength and HB, HV, HRC                                                                ( E! K1 c8 n- f/ {$ K! F$ J
抗拉强度        维氏硬度        布氏硬度        洛氏硬度                抗拉强度        维氏硬度        布氏硬度        洛氏硬度& U2 Z9 q$ z; F% [, y# L& c
Rm        HV        HB        HRC                Rm        HV        HB        HRC
$ [1 y- U8 t1 r# F: V2 ^N/mm2                                        N/mm2
2 M9 J% X, t) ?250        80        76        -                1030        320        304        32.2
9 c  H1 L+ i. i8 i1 {! ]3 F( A+ A- b270        85        80.7        -                1060        330        314        33.3
9 g! z' q% Z' j285        90        85.2        -                1095        340        323        34.4
% t9 V  `( s8 m/ ]$ A$ h* O! ?305        95        90.2        -                1125        350        333        35.5) x2 H+ U3 B# n) K/ l/ S
320        100        95        -                1115        360        342        36.6# l" ~, e$ C3 a) I6 Z8 f, B1 I/ ?
335        105        99.8        -                1190        370        352        37.7
4 h! E2 l6 s- n350        110        105        -                1220        380        361        38.8
7 y# ~. M( i2 B6 c+ `1 |4 x370        115        109        -                1255        390        371        39.8
# `0 W) E$ e* [380        120        114        -                1290        400        380        40.8
4 l) i( }( B. w5 O( Y9 O/ l- c. m400        125        119        -                1320        410        390        41.8
6 T$ w$ {4 }' M- N415        130        124        -                1350        420        399        42.74 c4 \" }" |; I
430        135        128        -                1385        430        409        43.6
/ z  j; B* A+ i- G' ?5 i1 y450        140        133        -                1420        440        418        44.58 T9 |9 ^; g- a/ I" u9 w
465        145        138        -                1455        450        428        45.34 |" Y9 c( C& i
480        150        143        -                1485        460        437        46.18 ^; n. r( Z# c; C) M. s* O
490        155        147        -                1520        470        447        46.9# Q- Y0 Z  a" v
510        160        152        -                1555        480        (456)        47.7# a( s) f; C1 S( F5 q
530        165        156        -                1595        490        (466)        48.4
3 Z$ G8 {  k/ X5 L545        170        162        -                1630        500        (475)        49.1
2 G7 h8 T5 t% P1 B. S# K4 G560        175        166        -                1665        510        (485)        49.8( \6 G8 i4 q4 J. Y
575        180        171        -                1700        520        (494)        50.5
# e7 J& \" W) S595        185        176        -                1740        530        (504)        51.1, j! ?9 T: x- x* m% k: l
610        190        181        -                1775        540        (513)        51.7
1 T, T- ]) C2 ]' P625        195        185        -                1810        550        (523)        52.3
7 d9 L' p' |: U8 q640        200        190        -                1845        560        (532)        53
) B* h7 w; I5 h- u660        205        195        -                1880        570        (542)        53.6
0 T- `" R6 J6 Q0 s( g675        210        199        -                1920        580        (551)        54.1
' l6 t6 Q2 B: Q1 E690        215        204        -                1955        590        (561)        54.7
6 \; {, W& O- }( W5 y- A705        220        209        -                1995        600        (570)        55.23 d+ }( R/ Q/ c1 A2 [3 ?0 n
720        225        214        -                2030        610        (580)        55.7
: a8 {7 o7 q) Z1 l# J( \1 I3 H740        230        219        -                2070        620        (589)        56.3+ _! w, E# k7 B; K) p1 L, U& o
755        235        223        -                2105        630        (599)        56.85 u5 d' T) P# n; g6 Y
770        240        228        20.3                2145        640        (608)        57.3
  @  f. _4 Y; ~4 [( o- W785        245        233        21.3                2180        650        (618)        57.8
% w4 A8 v) o5 B: F5 {800        250        238        22.2                        660                58.3
' S  a" u( }+ G$ z5 _$ r- x2 m820        255        242        23.1                        670                58.8* N4 d" d$ _6 @1 s- B* _9 y, P1 \2 P
835        260        247        24                        680                59.2" Y8 x/ t4 g! x& f9 x# M4 f
850        265        252        24.8                        690                59.79 v/ B9 a5 ]# T
865        270        257        25.6                        700                60.1& u# I+ [. E5 {' P, ?
880        275        261        26.4                        720                615 R6 ^3 N/ d: v* t$ O5 x8 i, A* T  U
900        280        266        27.1                        740                61.8
5 H# y- p- W; l: m+ X5 q  c5 W' _915        285        271        27.8                        760                62.5
' m$ F' R: g# y930        290        276        28.5                        780                63.38 v& B/ @( e0 P, X
950        295        280        29.2                        800                64: y, u/ J" x( w0 e3 h7 P. g' ]: u
965        300        285        29.8                        820                64.79 E- E; l* J# e, A" J
995        310        295        31                        840                65.37 T, H8 ^. x* ]- @+ v6 n
                                                860                65.9) l. q( _, h7 T, Z  ^6 @
                                                880                66.4
8 T/ V  j! ?- X+ \) _                                                900                67; n8 W! @, S* u, }
                                                920                67.5
% D, b+ P4 x; y3 D' v7 `                                                940                68
回复 支持 反对

举报

aviatefish
发表于 2008-10-8 17:22:58 | 显示全部楼层 来自： 中国上海
忽然发现自己也有几个换算表，不过我也看不太懂哦，发上来楼主自选！：）
$ D" G. \& I4 a/ Z+ v9 c  Y1）是htm格式的

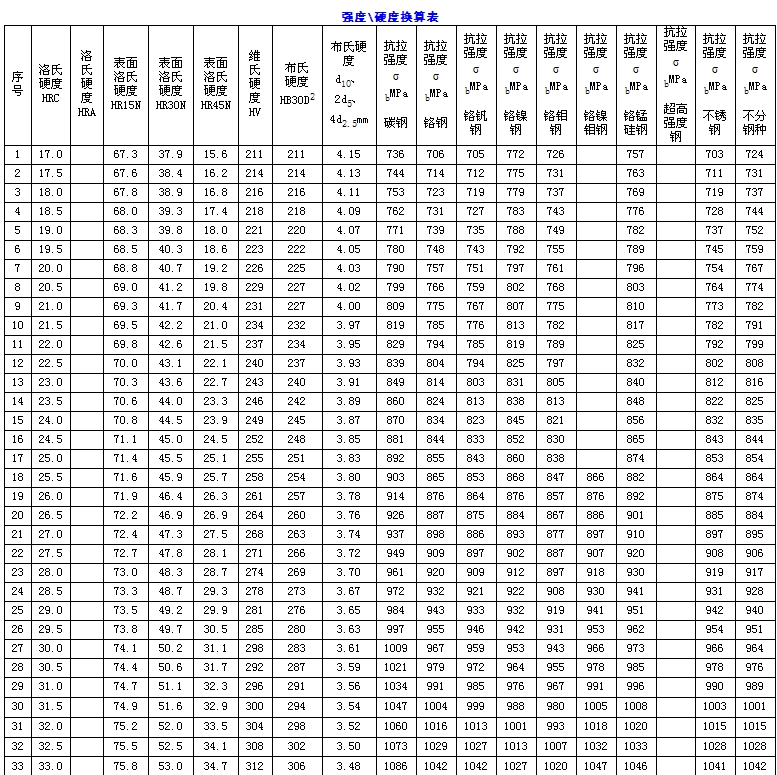

, g- k+ b1 I5 B. v- ] 01.JPG # S( U) a' ~2 y7 B! N4 k
下载：
) @6 T7 B' F* V% j8 i 强度硬度换算表.rar (11.64 KB, 下载次数: 2)
回复 支持 反对

举报

发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
