滚花的标注

毛友春 · 发表于 2008-5-8 09:11:52

您需要登录才可以下载或查看，没有帐号？注册

x

谁有滚花标注资料。多谢提供。

gaoyns · 发表于 2008-5-8 10:17:28

用引出标注，注出：直滚花，或45°滚花即可。

binghe0233 · 发表于 2008-5-8 16:20:12

一般作图时在标注直径的后面加上直纹滚花字样。。。

nbjwbzj · 发表于 2008-5-9 08:08:37

请参考GB6403.3-86 滚花。另外应标注滚花外径。

zyxwq · 发表于 2008-5-9 08:16:18

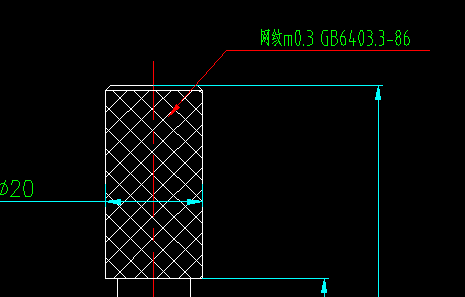

请参考下图所示

毛友春 · 发表于 2008-5-9 08:22:26

网纹也可以不画出来，直接用引线注明。多谢帮助。
