|
|
发表于 2008-6-4 15:01:04
|
显示全部楼层
来自： 中国山东青岛
PPO塑料(聚苯醚) （MPPO） : [5 u& T' ]% t% A9 {
英文名称:poly(phenylene oxide)
+ k: X) s d; B8 i9 N- L8 X( L $ l1 ^6 N9 ?4 y2 |& w, X3 S& b/ Z
比重:1.07克/立方厘米 成型收缩率:0.3-0.8% 成型温度：260-290℃ 干燥条件：130℃ 4小时' j2 t( M& i* O8 B" x ^( g
' ^* Q4 f' d# R; ^
物料性能
7 e- M, v. E) C0 L1、为白色颗粒。综合性能良好，可在120度蒸汽中使用，电绝缘性好，吸水小，但有应力开裂倾向。改性聚苯醚可消除应力开裂。
& C( ]. t& N3 ?5 `2、有突出的电绝缘性和耐水性优异，尺寸稳定性好。其介电性能居塑料的首位。 - [: w" F$ M) N) r
3、MPPO为PPO与HIPS共混制得的改性材料，目前市面上的材料均为此种材料。 0 m; u: C0 |) B. u% F
4、有较高的耐热性，玻璃化温度211度，熔点268度，加热至330度有分解倾向，PPO的含量越高其耐热性越好，热变形温度可达190度。 8 @$ A- C, R; S; @
5、阻燃性良好，具有自息性，与HIPS混合后具有中等可燃性。质轻，无毒可用于食品和药物行业。耐旋光性差，长时间在阳光下使用会变色。 ; v# t% B, F% [) E7 Q$ y+ U
6、可以与ABS,HDPE,PPS,PA,HIPS、玻璃纤维等进行共混改性处理。
/ X4 J+ M- d, @9 t（1、适于制作耐热件、绝缘件、减磨耐磨件、传动件、医疗及电子零件。
% N4 P8 a% ?) j, `. H（2、可作较高温度下使用的齿轮、风叶、阀等零件，可代替不锈钢使用。; h# p) J7 N; Y- f* h
（3、可制作螺丝、紧固件及连接件。
6 A+ f) w* B* k- a9 Y% U o6 E5 q（4、电机、转子、机壳、变压器的电器零件。% I3 B; X) q1 b& |; s% d8 x, w
, K/ z6 M0 b# H3 y; w5 r
8 X9 G% i A% n: v. k

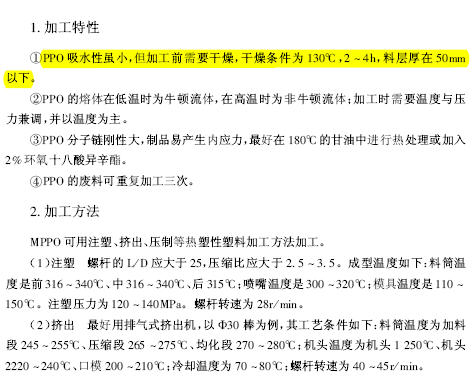

成型性能 . \! D& G6 m6 B, p
c3 a9 ]' q) E1.非结晶料,吸湿小。
1 L X2 L) A1 Q `2.流动性差，为类似牛顿流体，粘度对温度比较敏感，制品厚度一般在0.8毫米以上。极易分解，分解时产生腐蚀气体。宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。
& c. p, a4 X( G4 G3、聚苯醚的吸水率很低0.06％左右，但微量的水分会导致产品表面出现银丝等不光滑现象，最好是作干燥处理，温度不可高出150度，否则颜色会变化。
4 T6 ]6 M0 X _2 `4、聚苯醚的成型温度为280-330度，改性聚苯醚的成型温度为260-285度。 |
评分
-
查看全部评分
|
发表于 2008-5-27 19:16:19
