投影机光学引擎

sunshineboy1982 · 发表于 2008-6-19 12:24:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

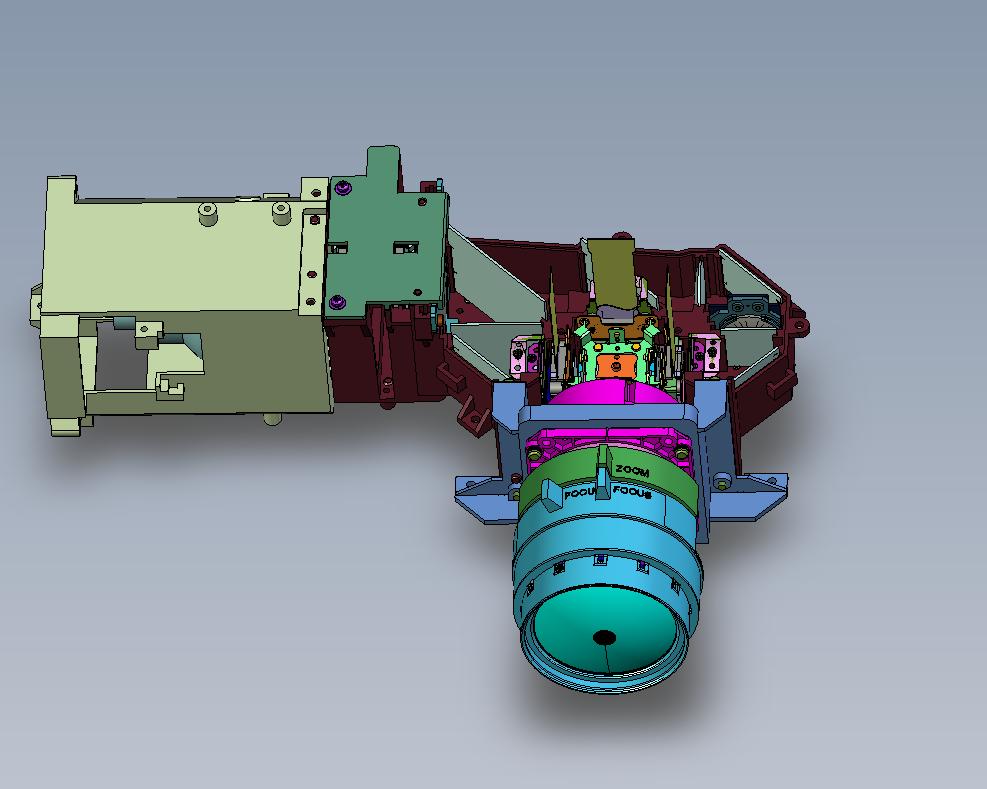

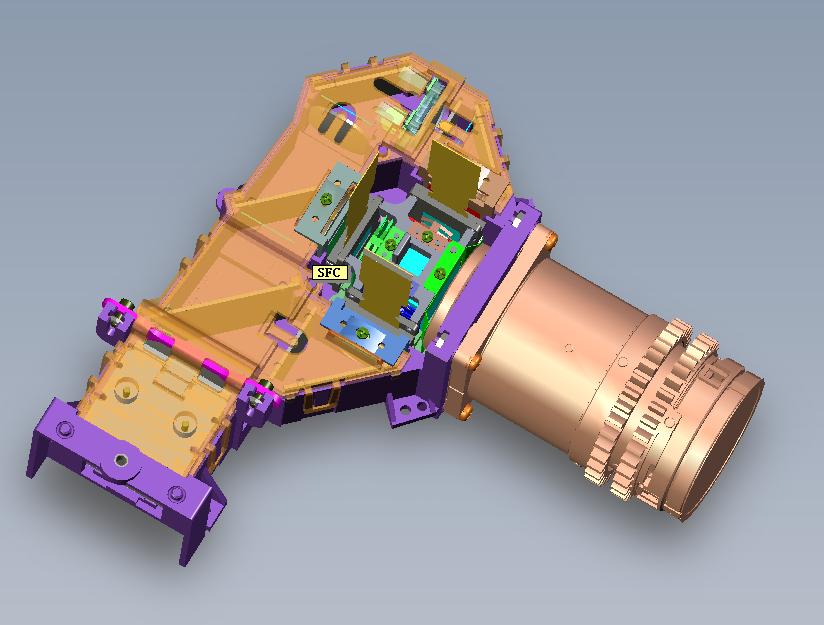

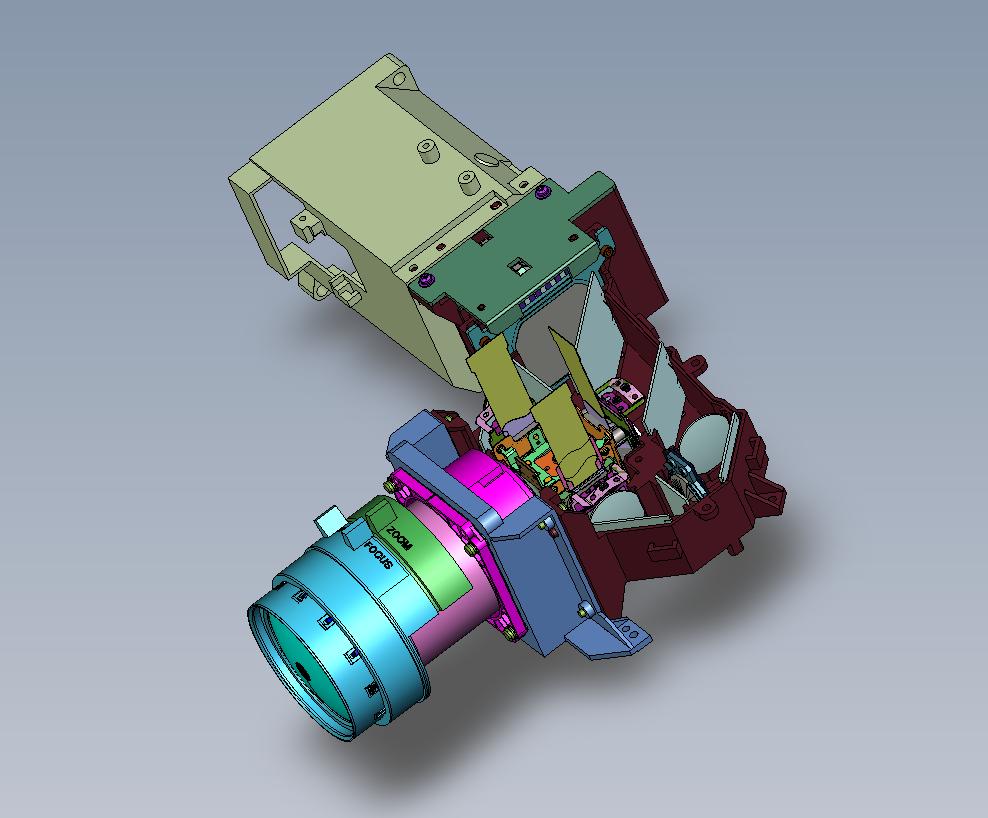

投影机的光学引擎图片。
画图不是难题，搞机构设计的要考虑的东西真是太多了。特别是设计到光学内容的。

sunshineboy1982 · 发表于 2008-6-19 12:25:59

刚才图片发不上去，现在试一下

TEST-STEVEN · 发表于 2008-6-19 14:05:32

楼主,有没有镜头的图档,已经过了保密期,发来看看,最近在学习光学镜头设计方面的东西.嘿嘿.

sunshineboy1982 · 发表于 2008-6-19 17:08:38

有的，但是在公司用代理服务器上网上传的太慢，我回家传上来。我们公司就是设计镜头和投影机的光学引擎的。目前都是日本总公司在设计。镜头设计还是很复杂的啊！下次我发个镜头的PART上来给你看看吧。

TEST-STEVEN · 发表于 2008-6-19 17:16:49

多谢,最近在学习这方面的知识,以前没有涉及到镜头,所以想看看零件.方便了解.

kting · 发表于 2008-6-19 21:36:28

steven兄想学镜头镜片外的结构都是简单的事情，想学镜头镜片设计的话3d里面是没什么技术的，都是简化图

sunshineboy1982 · 发表于 2008-6-19 22:13:14

Kting兄说的也不完全，如果你看了镜头里的结构就会知道每块镜片的放置都是有道理的。而且镜头框体的设计也很有学问。也算是了解一下结构的设计巧妙之处吧。我们公司代工一些日本大厂的数码相机的镜头。
如果想学镜头镜片设计，你得有扎实的光学知识。我看我同事搞光学设计真的很复杂。每个光线入射的角度及能量都要计算。
TEST-STEVEN兄，如果你要关于镜头及光学的一些资料，我可以发点给你。

kting · 发表于 2008-6-19 22:15:43

嘿嘿，我可是你的同行哦！~~~里面含什么东西，至少也了解3分

sunshineboy1982 · 发表于 2008-6-19 23:02:21

KTING兄，没有说你不了解啦，不要见外。你应该比我厉害多了。你是做结构还是？？？

TEST-STEVEN · 发表于 2008-6-19 23:15:32

原帖由 sunshineboy1982 于 2008-6-19 22:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ l0 H# L9 P* C
Kting兄说的也不完全，如果你看了镜头里的结构就会知道每块镜片的放置都是有道理的。而且镜头框体的设计也很有学问。也算是了解一下结构的设计巧妙之处吧。我们公司代工一些日本大厂的数码相机的镜头。4 @/ a) ?" S! i
如果想学 ...

多谢楼主

kting · 发表于 2008-6-20 17:45:51

原帖由 sunshineboy1982 于 2008-6-19 23:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- t5 j8 X, k. t1 k4 i" fKTING兄，没有说你不了解啦，不要见外。你应该比我厉害多了。你是做结构还是？？？

不敢当，我也还是菜鸟。我们公司说机光电一体化，从ODM到OEM，也自主研发，做的就是光学的东西，说不定你们家就可能和我们家有关联，嘿嘿，这里也不谈论工作，免得爆底了。

sunshineboy1982 · 发表于 2008-6-23 12:17:42

这是一个投影机的镜头PART，有点大，所以分了5卷，希望可以帮助到想学习镜头设计的朋友（OSD2005可以打开的）

sunshineboy1982 · 发表于 2008-6-23 12:25:51

分了5卷，好难发啊，发了两遍还是不行

sunshineboy1982 · 发表于 2008-6-23 12:26:38

第二个，大家有点耐心哦

sunshineboy1982 · 发表于 2008-6-23 12:27:31

第三个，大家有点耐心哦

sunshineboy1982 · 发表于 2008-6-23 12:32:13

好怨啊，想早点把东西发上来，被网站当成灌水的了，呵呵。

:L :L
但是还的继续。

希望斑竹不要误会我啊！

TEST-STEVEN · 发表于 2008-6-23 13:53:20

多谢楼主,已经下载学习.

sytgos · 发表于 2008-6-23 15:02:27

steven 兄终于也得到应助了

:lol: :lol:

TEST-STEVEN · 发表于 2008-6-23 16:06:09

原帖由 sytgos 于 2008-6-23 15:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
k. v+ ~/ D" E- O/ P% W- J) {steven 兄终于也得到应助了 :lol: :lol:

:lol: 学无止境.

sunshineboy1982 · 发表于 2008-6-23 16:31:09

原帖由 sytgos 于 2008-6-23 15:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 {3 ]* Y: C8 \; {( p" r z$ c9 qsteven 兄终于也得到应助了 :lol: :lol:

？？？
STEVEN兄难道以前一直很无助

？那可是惨了点，呵呵

kting · 发表于 2008-6-23 21:21:39

原帖由 sunshineboy1982 于 2008-6-23 16:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 O) v7 B5 R/ ^2 I! D' R) g
1 v1 \+ [7 V- A1 _: e" H+ j# \+ g1 o' q- `
？？？
% g6 K2 i% ~, g- }" FSTEVEN兄难道以前一直很无助？那可是惨了点，呵呵

你理解错了，以往是steven兄帮助大家，难得有谁帮助到他，没办法，他是高手嘛

louis6530 · 发表于 2008-6-24 14:47:49

我欣赏楼主发出的Part，发现该镜头似乎是经过渲染的
可是我看没个零件属性却看不出处理的痕迹，是否通过灯光背景的调试？
还请达人指点一二啊？^_^

TEST-STEVEN · 发表于 2008-6-24 15:49:27

恩,没有看到有什么渲染的效果呀,就是上了不同颜色

难道我眼睛不行了.

[ 本帖最后由 TEST-STEVEN 于 2008-6-24 15:51 编辑 ]

louis6530 · 发表于 2008-6-24 16:42:23

我说的是在楼主发的part里面，当旋转组件时候就发现镜头上那片片居然可以有不同的反光效果。
就像打灯后，从不同的角度看就会有不同的效果。
^_^
我想问这个怎么玩？想学学

TEST-STEVEN · 发表于 2008-6-24 17:36:30

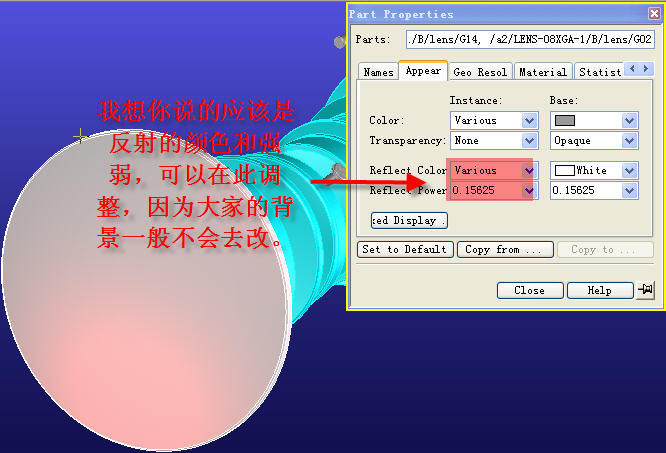

嘿嘿, 如附件说明.
