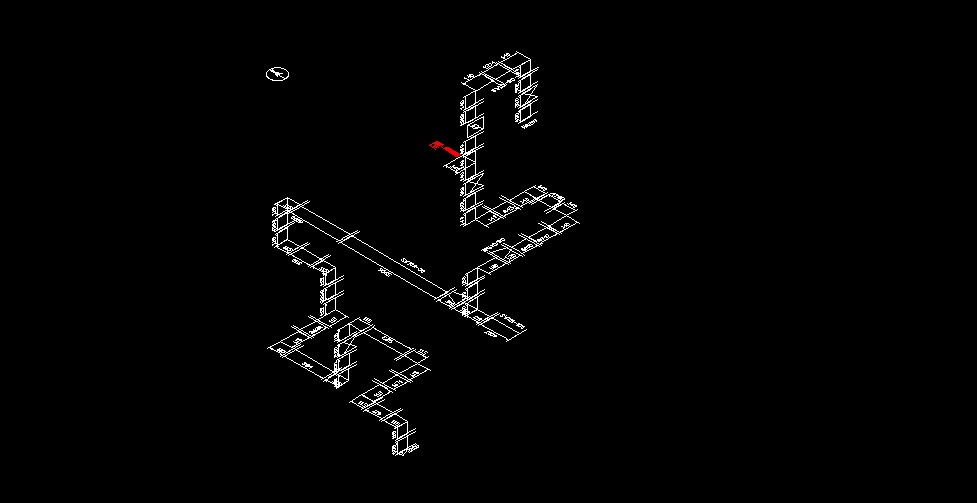

这样的管道图纸在CAD软件上是如何画出来的？

WWXGO · 发表于 2008-6-23 08:52:45

您需要登录才可以下载或查看，没有帐号？注册

x

本人未制作过管道，也无画管道图纸经验，不知道在CAD软件上是如何画出来的，而本人又马上要制作一份管道图，各位师傅指点一下？特别是制图的步骤。

a05a3623b · 发表于 2008-6-23 10:36:59

帮人还要流量啊!!!

zz435 · 发表于 2008-6-23 10:42:35

刚下载，用CAXA打开，图纸很乱看不清。

gaoyns · 发表于 2008-6-23 10:50:17

用二维绘图软件就可以画，CAXA、AutoCAD都可以画，三种线互成120°，按比例画每个方向都可定出长度，画起来简单方便。

wangzhenhai7118 · 发表于 2008-6-25 21:34:57

CAD绘这个图跟绘图中的正等轴测视图类似！
