16MnDR与16MnR?

boboyu

请教大家：16MnDR与16MnR的区别是什么？？是化学元素上有区别还是晶像组织上有区别？

meri

下列碳素钢和低合金钢钢板，应在正火状态下使用：
a)用于壳体厚度大于30mm的20R和16MnR
2 e9 ]# s/ a' g5 f' o2 _, s3 Lb)用于其它受压元件(法兰、管板、平盖等)的厚度大于50mm的20R和16MnR；
' v* ?& w5 o1 L* k' \) y# c- pc)厚度大于16mm的15MnVR。　　压力容器用碳素钢和低合金钢钢板，凡符合下列条件者，应在正火状态下使用；
a)壳体厚度大于38mm的20R和壳体厚度大于30mm的16MnR;
% ~( U& q% J( yb)其它受压元件(法兰、管板、平盖等)厚度大于50mm的20R和16MnR；
7 X4 t7 H- w- z8 G0 U5 t" Xc)厚度大于25mm的15MnVR。
7 s4 R4 {* R5 P44.2.6　下列碳素钢和低合金钢钢板，应逐张进行拉伸和夏比(V型缺口)冲击(常温或低温试验)：
! v% G$ C5 a' E2 T0 p! [. Pa)调质状态供货的钢板；
3 b6 O: S6 }' }9 [0 Cb)多层包扎压力容器的内筒钢板；
2 j2 B3 a8 ]+ [' H! G8 kc)用于壳体厚度大于60mm的钢板。
0 U7 M  [1 o9 w( o2 E' L　　以上b)、c)两项系提原轧制钢板逐张进行试验。原轧制钢板系指由一块板坯或直接由一支钢锭轧制而成的一张钢板，如该钢板随后被剪切成几张钢板，在确定取样部位和数量时，仍按一张钢板考虑。　　凡符合下列条件的碳素钢和低合金钢钢板应逐张进行拉力试验和夏比(V型缺口)常温或低温冲击试验：
" ?2 s& c6 `2 D  C1 Ta)调质状态供货的钢板；
b)多层包扎容器的内筒钢板；
54.2.7　用于壳体的下列钢板，当使用温度和钢板厚度符合下述情况时，应每批取一张钢板或按4.2.6规定逐张钢板进行夏比(V型缺口)低温冲击试验。试验温度为钢板的使用温度(即相应受压元件的最低设计温度)或按图样规定，试样取样方向为横向。
; ]  h9 z6 W+ X+ ~2 Ta)使用温度低于0℃时，厚度大于25mm的20R，厚度大于38mm的16MnR、15MnVR和15MnVNR，任何厚度的18MnMoNbR,13MnNiMoNbR和Cr-Mo钢板。
8 R9 E/ `, t( ^b)使用温度低于-10℃时，厚度大于12mm的20R，厚度大于20mm的16MnR,15MnVR和15MnVNR。
' S  d$ U: E% z- {　　低温冲击功的指标根据钢板标准抗拉强度下限值按附录C(标准的附录)确定。　　用于容器壳体的下述钢板，当使用温度低于0℃时，应每批取两张钢板进行夏比(V型缺口)低温冲击试验，试验温度为钢板的使用温度或按图样规定。试样取样方向为横向：
a)厚度大于25mm的20R；
b)厚度大于38mm的16MnR,15MnVR和15MnVNR;
4 K/ y9 b$ x- T" u! ac)任何厚度的18MnMoNbR,13MnNiMoNbR
0 K+ q% O8 Q% N, |　　低温冲击功的指标为：
　　20R　　　　　　　　　　　　　AKV≥18J
　　16MnR 15MnVR　　　　　　　AKV≥20J
0 {/ f# g: O- d　　15MnVNR、18MnMoNbR、13MnNiMoNbR
　　　　　　　　　　　　　　　　　AKV≥27J
8 a3 K$ k, u2 D
" z6 {$ W& x% j* m用于壳体的下列碳素钢和低合金钢钢板应逐张进行超声检测。钢板的超声检测方法和质量标准按JB4730的规定
a)厚度大于30mm的20R和16MnR，质量等级应不低于Ⅲ级；
b)厚度大于25mm15MnVR、15MnVNR、18MnMoNbR、13MnNiMoNbR和Cr-Mo钢板，质量等级应不低于Ⅲ级；
% ^( h: M; z" R' K' |c)厚度大于20mm的16MnDR、15MnNiDR、09Mn2VDR和09MnNiDR，质量等级应不低于Ⅲ级；
d)多层包扎压力容器的内筒钢板，质量等级不低于Ⅱ级；
$ h1 F8 E$ q+ P; G# n6 n7 w& qe)调质状态供货的钢板，质量等级应不低于Ⅱ级。　　用于容器壳体的碳素钢和低合金钢钢板，凡符合下列条件者，应逐张进行超声波探伤检查。钢板的超声波探伤检查方法和质量标准按ZBJ74003-88《压力容器用钢板超声波探伤》的规定。
a)厚度大于38mm的20R，质量等级应符合Ⅳ级要求；
b)厚度大于30mm的16MnR，质量等级应符合Ⅲ级要求；
c)厚度大于25mm的其它低合金钢钢板，质量等级应符合Ⅲ级要求；
d)多层包扎压力容器的内筒钢板，质量等级应符合Ⅱ级要求。
84.2.12　不锈钢复合钢板应符合以下规定：
6 n/ Y! ^( \6 W4 Xa)复合界面的结合剪切强度应不小于200MPa；
b)复合界面的结合率指标及超声检测范围，应在图样或相应的技术文件中注明；
c)基材为本标准中所列的碳素钢和低合金钢或锻件。复材为本标准中所列的高合金钢钢板；
d)复合钢板应在热处理后供货，基层的状态应符合本章有关规定；
e)复合钢板的使用范围应同时符合基材和复材使用范围的规定。
　　复合钢板的技术要求除符合上述有关规定外，尚应按GB8165或JB4733的相应规定。未规定
+ V0 J  l9 Y. ^0 B9未规定2.3.2　用于容器园筒的碳素钢和低合金钢钢管，容器制造单位应按下列取样数量复验力学性能：
+ ]5 V8 h/ l" w& Q, q' ]& Na)壁厚小于或等于16mm的钢管，每批复验一根；
b)壁厚大于16mm的钢管，每批复验的数量不少于10%且不少于一根。

mideas

http://www.3dportal.cn/discuz/vi ... =page%3D1&frombbs=1

csl01514218

16MnR的含义可以参照我国钢号表示方法
6 C) z: }; c% ^( h. I: ?
对含锰量较高的一组，牌号数字后面就附加“Mn”，以示与普通含锰量的区别。如15Mn、16Mn、20Mn等。
专门用途的低合金钢，合金结构钢在牌号尾部加代表用途的符号，制作锅炉或压力容器的专用低合金钢应在牌号后尾附加“锅炉”的汉语拼音字首g或“容器”汉语拼音字首R。例如20g，20R。
/ u5 e2 ^5 ]: Q7 M' z例如16MnR，表明该合金钢平均合碳量0.16%，平均含锰量小于1.5%，是压力容器用钢。

leo_szo

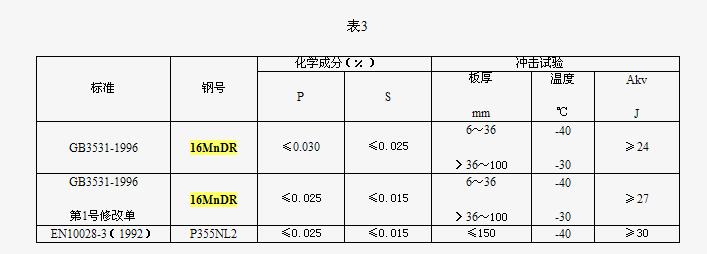

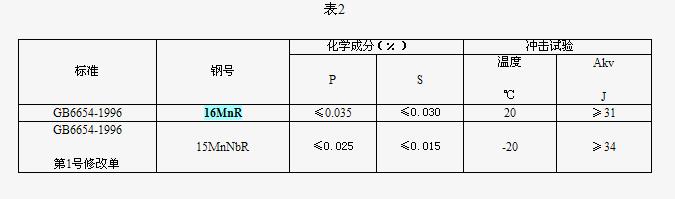

16MnDR大多使用在低温压力容器设备主体用料，低温韧性及冲击值较16MnR强，如3#所列数绝；
5 J6 m7 M. J% E3 R& C' f16MnR主要使用与普通压力容器上面。二者金相无差别。
