|
|
发表于 2008-7-2 10:53:55
|
显示全部楼层
来自： 中国湖北武汉
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算
7 L& A1 p( V1 I: K5 L- D 硬度 是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。& ?( t% p: P" e1 d' k$ U
1、钢材的硬度 ：金属硬度(Hardness)的代号为H。按硬度试验方法的不同，
. ]3 H5 U) L( v6 n0 Q2 u●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ( i. s0 ^; E2 V" C
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
/ [% W: w0 v2 H5 s9 }9 j●HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
" k. W- B$ J1 j% Q●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。0 s, U9 s& x% F9 m
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。( u: [0 d' `& K, f3 Y
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列 》）+ ?4 S/ e! Y7 d4 K5 ]
2、HB - 布氏硬度；
3 B1 }$ V6 e7 ]4 P8 ?2 ` 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

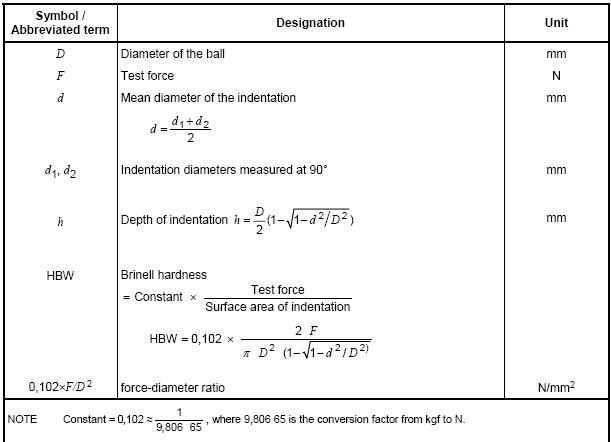

9 J$ x( h( ?) e 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 （关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600 》）0 F7 t7 y+ |/ K8 ]! P# u6 r
3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： : ?0 @+ c$ B- m5 ?
HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
! d6 g! \# N$ j2 bHRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
+ [2 K9 F4 a, h9 eHRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
& `' }" i" @( a' W另外：
. q* w' v3 {1 p; J
3 G! F9 N7 O; |$ ?1.HRC含意是洛式硬度C标尺，2.HRC和HB在生产中的应用都很广泛
+ H8 S" I9 C8 E: f6 ~3 y( S3.HRC适用范围HRC 20－－67，相当于HB225－－650
0 }) c' X2 [2 ~) O4 R H7 I2 I; d若硬度高于此范围则用洛式硬度A标尺HRA。
6 D& [; b/ |: `" N( P2 t; ]! t若硬度低于此范围则用洛式硬度B标尺HRB。
# N$ f' Z* T* u/ f8 o( L( j9 n$ l) B% R7 j& q) N6 u- E4 \; _
布式硬度上限值HB650,不能高于此值。
- @4 J8 E2 u) W- _/ x9 t7 s
- W! [4 ]8 D! v" Q- n, ~4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。4 V E' k4 @5 C" d' j4 E* c" S
布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。
+ Z& K+ Y0 G# ?# v5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
) u2 E" u, ^5 J布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。
" L3 P/ b P+ k$ G! v/ F; ^0 f* Z5 z+ w) h& w# S
6.洛式硬度的硬度值是一无名数，没有单位。（因此习惯称洛式硬度为多少度是不正确的。）
& } J! @/ A$ Y% N* Z+ V4 B1 A
7 `% E; \4 a8 L7 z2 u+ n' F1 Q, H布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。; t+ \+ H- K1 n( h% I
' M2 ~& b8 f6 p2 t) g5 H8 x7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。3 l; ]/ _% s- q: E
: D- v6 U ?- t: N8 L
布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。
/ [ C2 k! x8 K: z) o* B5 r9 X
% K% j! e# E0 m5 r* n% C& h5 Z8.在一定条件下，HB与HRC可以查表互换。其心算公式可大概记为：1HRC≈1/10HB。 |
|
[复制链接]
楼主
