CAD中的角度问题

123456ZXCVBN

在使用CAD时在画某些角度时出现了问题（一般正常角度可以画出来，但是几度几分几秒的角度不知道如何画和标注）请高手帮忙解答一下

muhdi

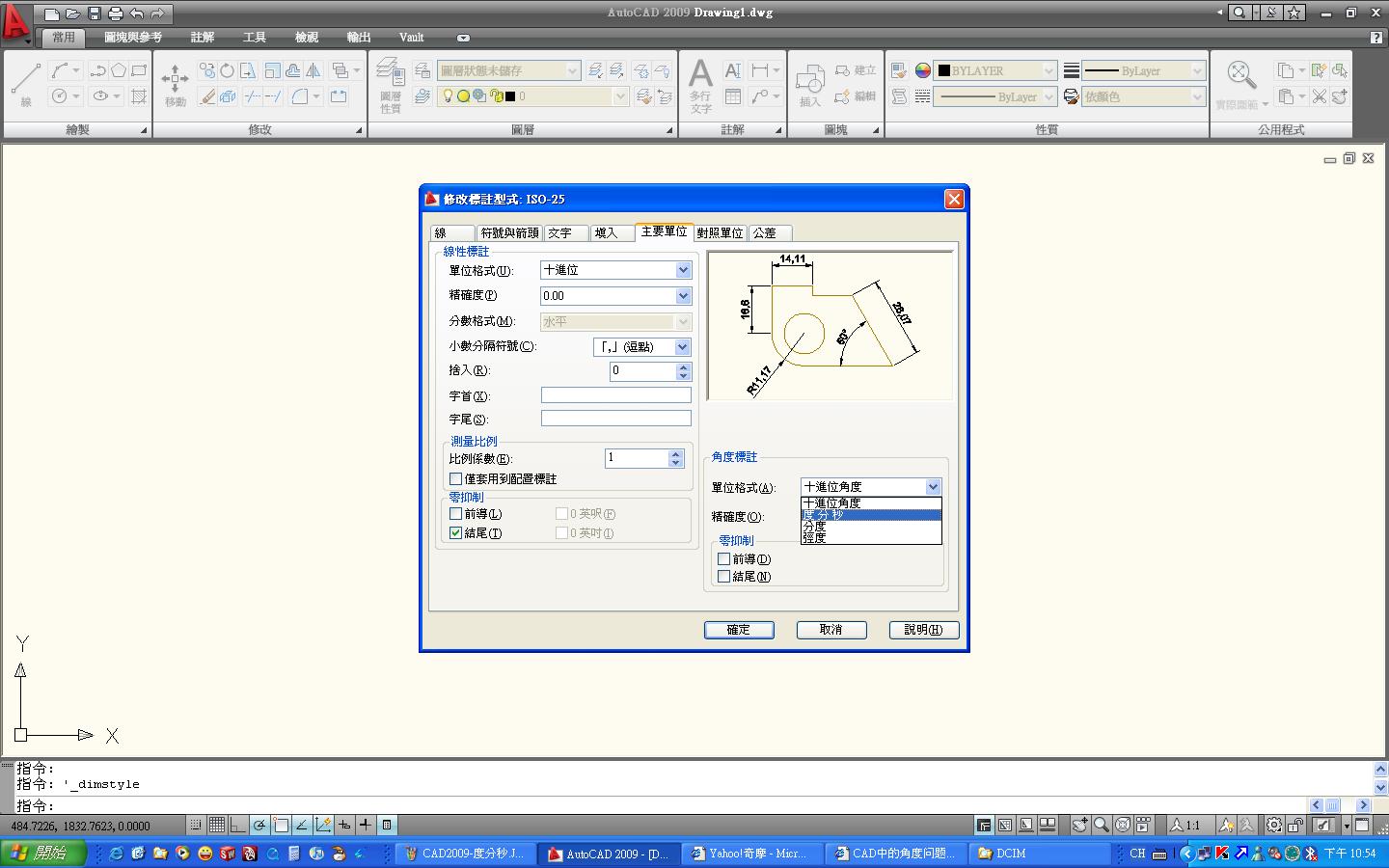

格式\标注形式\修改\主要单位\角度标注\

请参考附件详解

. s* n2 {- L0 ?! d* l+ i3 d0 O[ 本帖最后由 muhdi 于 2008-7-2 22:56 编辑 ]

raiz15

你可以透过Dimaunit系统变数来控制角度单位格式。
系统变数：Dimaunit。
) _- T9 ]+ V+ V- X. F/ g功能：角度单位格式。
类别：整数。
. o, y9 N. d" U* ~+ O( C储存於：图档。
5 g! L! {5 K& `预设值：0。
( K0 S* r5 g/ T2 M# I- M" K说明：设定角度标注之角度格式。
% F/ R/ t! K: ^' O0→十进位。
6 C) U8 `$ f7 g# K/ y7 _! c3 @1→度/分/秒。
2→分度量(Gradians)。
1 C2 R+ ]7 c! f) D) p: T; R3→弪度(Radians)。
  s, X; s- N+ s  f* \! S4→测量单位(Surveyer's units)
  K+ l6 D$ W$ J由指令行或「注解」对话块之「基本单位」项下设定。

aviq

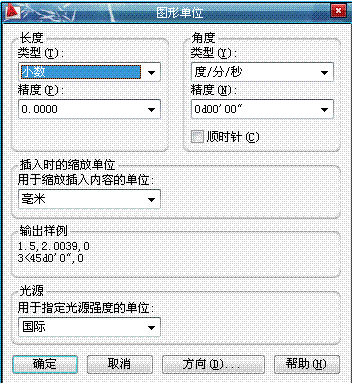

绘图时,先进行精度设置,参看附图!

iassqqq

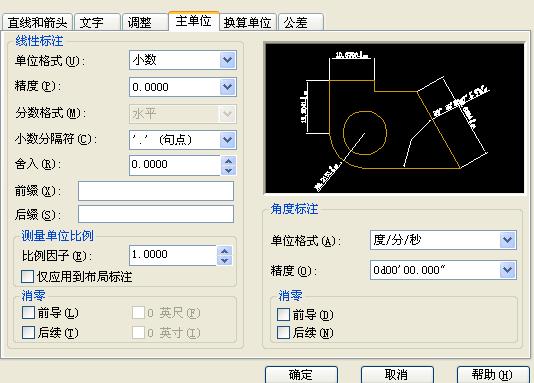

修改标注样式后
$ s# r. @* ?6 B" Z! q画直线 旋转
5 X1 _; v0 I& E7 ]输入XXdXX'XX"
6 p! X7 _8 g; U4 {' _d为字母
* M/ f0 b- l4 z, e7 i2 J1 }'和"为L键右边第二个键（在没有输入法时）

zhoulonght

2000-2004版CAD这样标注

123456ZXCVBN

我知道了
- i; r! E3 c9 N& |( h谢谢大家
