把曲线缠绕到圆柱面上（附图纸）

sxbd1974 · 发表于 2008-7-8 10:09:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

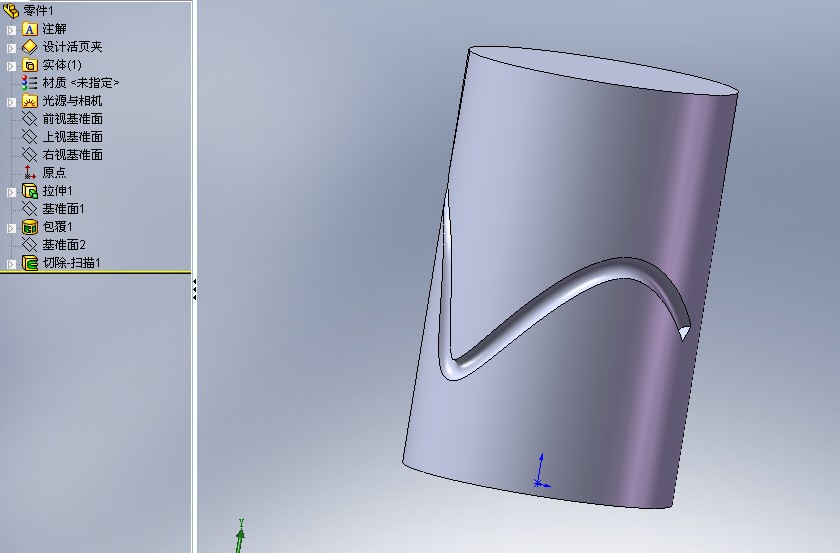

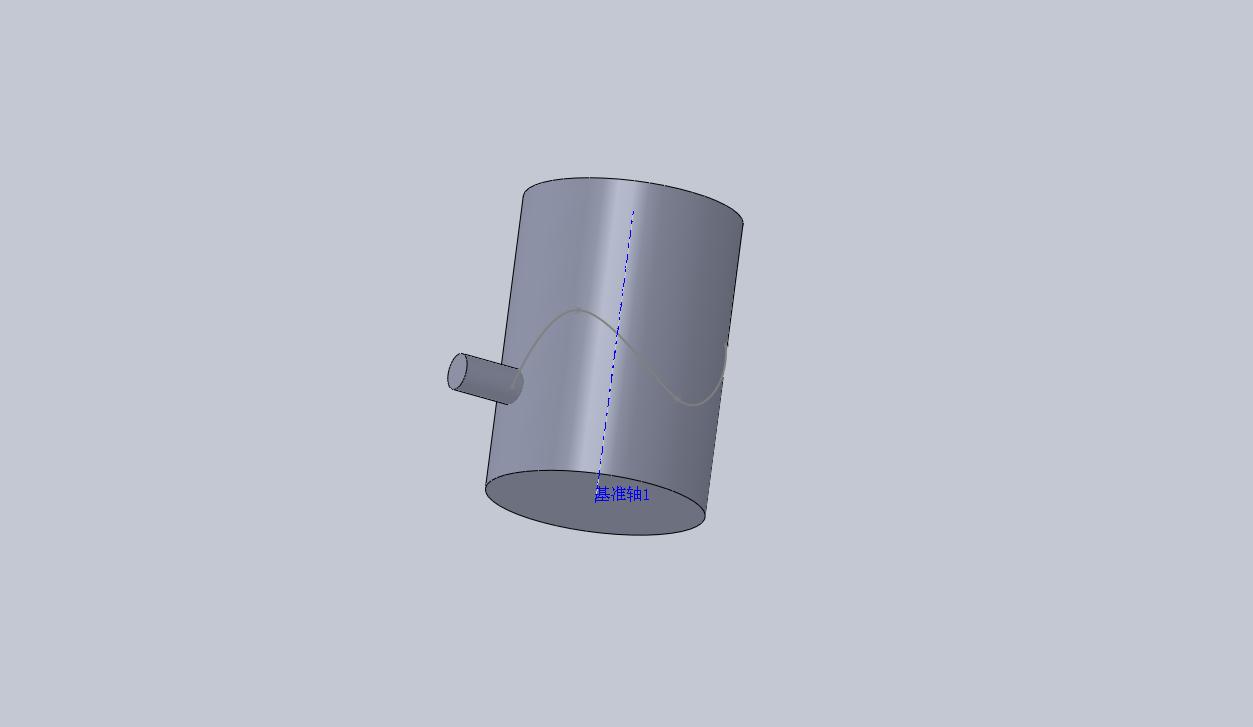

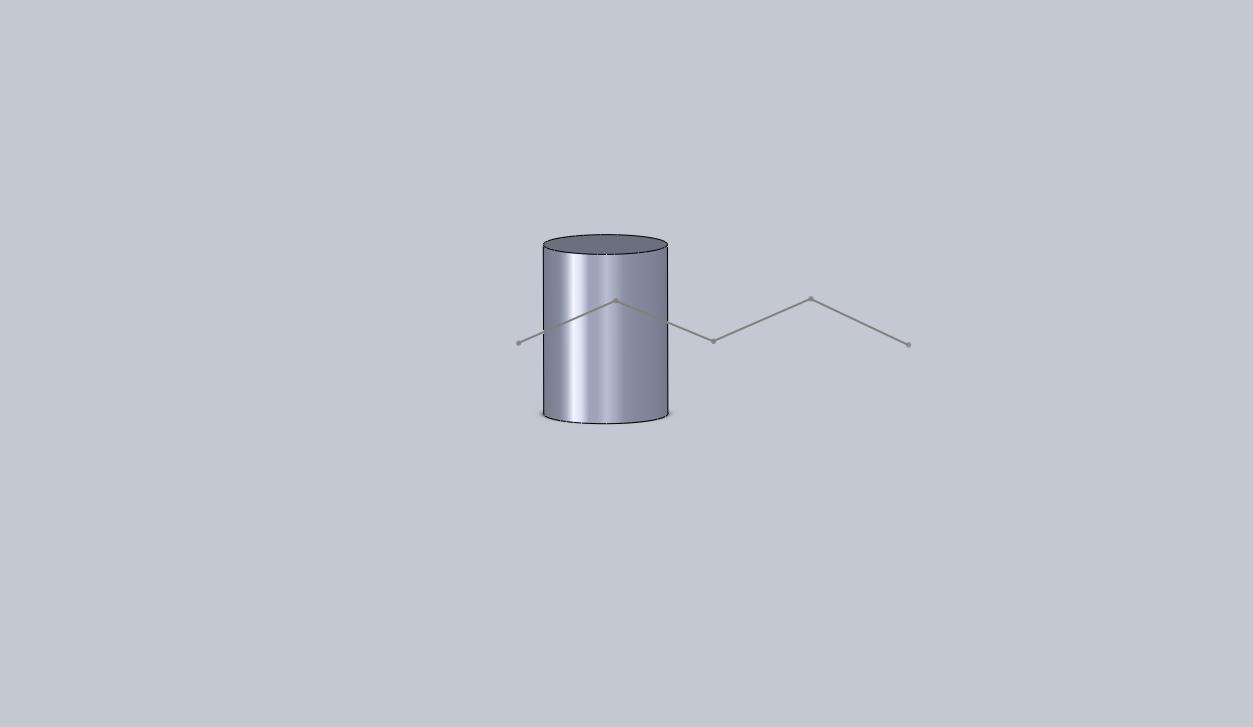

把曲线缠绕到圆柱面上（附图纸），这样做的目的是：4楼的效果

[ 本帖最后由 sxbd1974 于 2008-7-8 16:24 编辑 ]

hahap · 发表于 2008-7-8 11:02:32

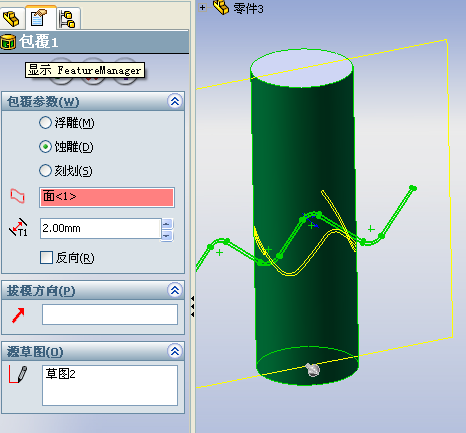

画个闭环草图，然后插入－－特征－－包覆（切除）

SW2007：

零件3.rar (161.35 KB, 下载次数: 28)

chungxh · 发表于 2008-7-8 14:21:32

原来如此，学习了

sxbd1974 · 发表于 2008-7-8 16:08:35

原帖由 hahap 于 2008-7-8 11:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& Q. F: I* T* z$ k; \, u( w画个闭环草图，然后插入－－特征－－包覆（切除）
; {$ j0 m I2 ^2 l0 H8960700 |% M+ C) F8 {6 y- B4 Q9 H
, k) R# h# u. q) E6 A6 j+ z
SW2007：896071

不是这样的，我说的是把该曲线缠绕到圆柱面上然后做实体扫描切除

[ 本帖最后由 sxbd1974 于 2008-7-8 16:22 编辑 ]

sxbd1974 · 发表于 2008-7-8 16:59:03

原帖由 hahap 于 2008-7-8 16:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( k W; t9 ?6 O2 J即然用包覆切除已在柱体上缠出痕迹，那就可以用3D草图在痕迹上提取线（实体引用），然后用3D草图做“切除扫描”路径就好。
2 n% E$ s9 N2 b7 Y+ m; y4 U1 Z8963945 J' E( W' T! D7 J% ~& T& I

: W2 G. q9 X, V) F: k, U0 fSW2007：896395

能用实体切除扫描做一个吗

DCP3ZK · 发表于 2008-7-8 17:11:15

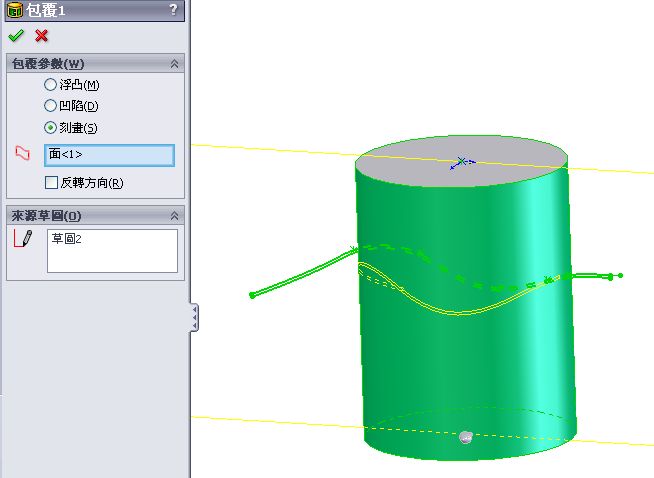

可以先画个闭环草图，然后插入－－特征－－包覆(刻划)
再选其中一条边做扫描路径就可以了.

ldy188 · 发表于 2008-7-8 17:25:45

7楼的方法很好。建议采用。

jin锦圣 · 发表于 2009-9-17 21:42:50

不太懂楼主的意思可不可以把曲线投影到圆柱上去然后再扫描切除呢

danilso · 发表于 2009-9-18 09:04:04

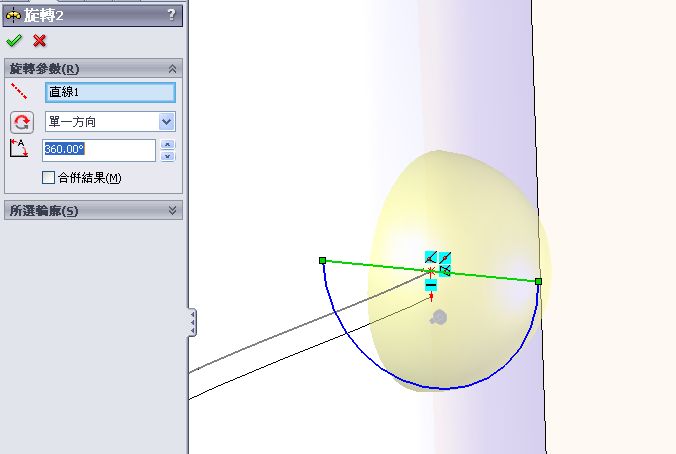

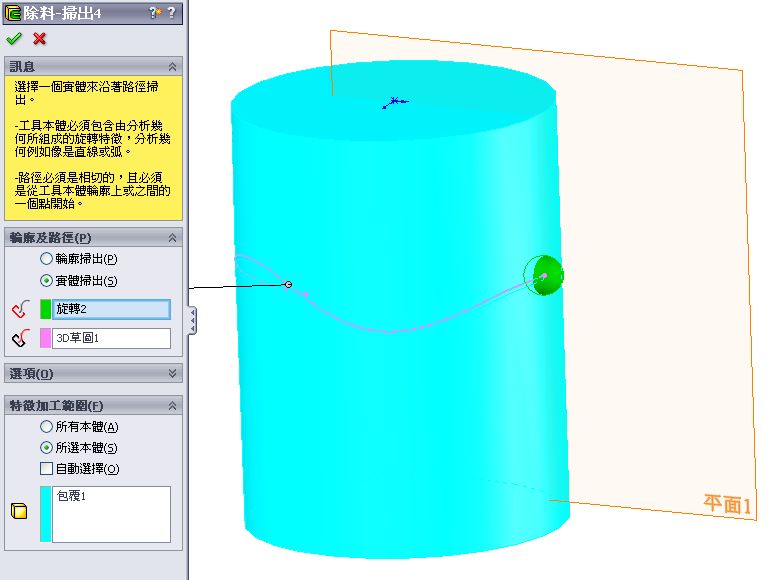

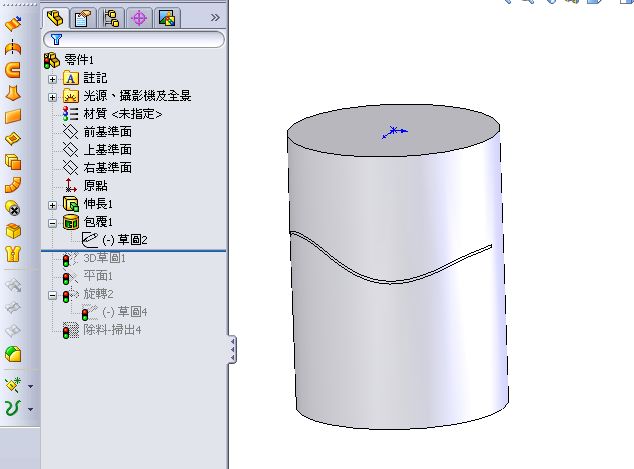

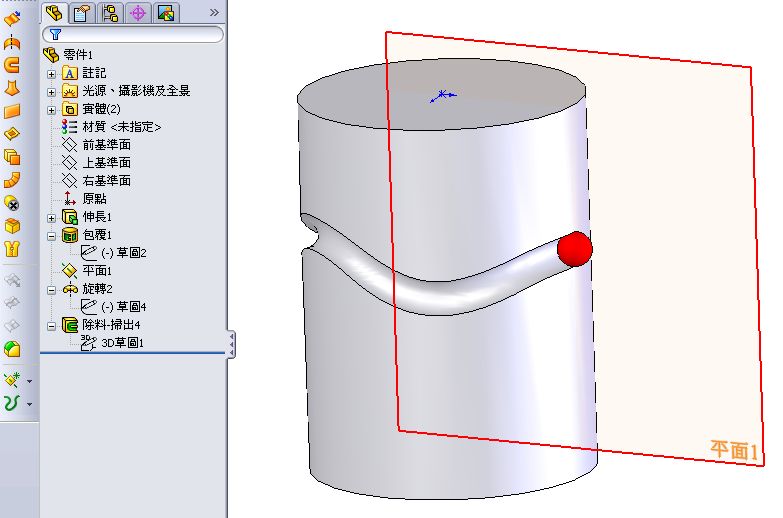

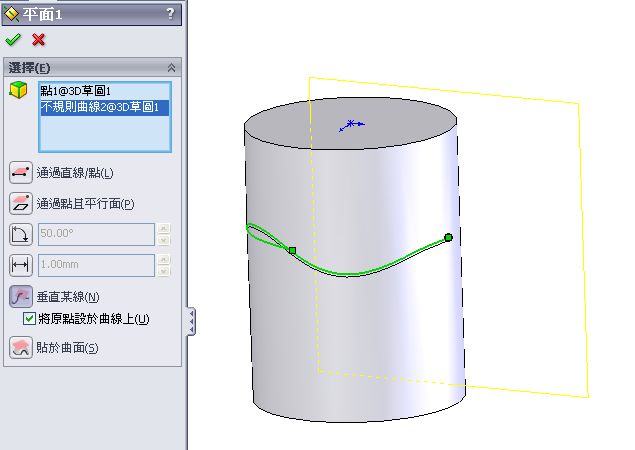

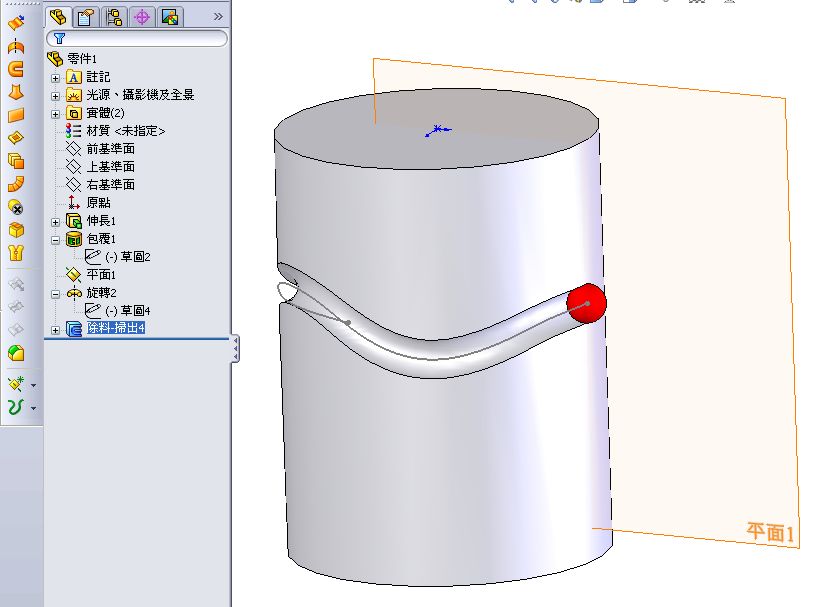

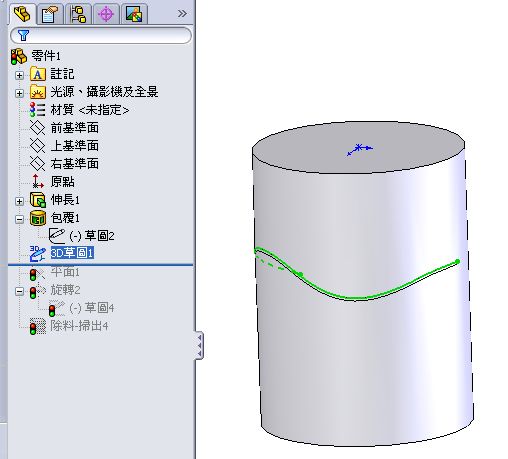

實体在圓柱上纏繞線掃描切除

sxbd1974 · 发表于 2009-9-18 09:25:28

原帖由 danilso 于 2009-9-18 09:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ W2 C4 J, G! q& b. Q7 H實体在圓柱上纏繞線掃描切除  q; |) }  H0 D% l: l$ F
14367237 o% m! X; ]; W
1436724; r  d5 A- a' H: Y% o
1436725
8 ?2 p. o. T, _6 P0 e14367266 G+ f+ C, F; N# ?( v2 l7 n
1436727
  x9 ?3 S3 y+ e4 z- ?, o; @# F1436728
$ D  o" r: K& @/ n1 H14367292 [5 R2 }2 S9 Q# r
1436730

能做个动画吗？我不知道如何做

石朗林 · 发表于 2009-9-18 10:43:58

看了一下大师的说明，我弄SW2007做了个，动画——公司机器特破做不了
不知是否正确
借大师的思路，谢谢大师啊

manmaxiaowei · 发表于 2010-4-19 21:48:26

我做的矩形的轮廓角度发生扭转，但是圆形的可以，用的是切除-扫描，是不是方法不对呀，
