如何在工程图中插入对称符号

knightxms · 发表于 2008-7-8 14:52:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

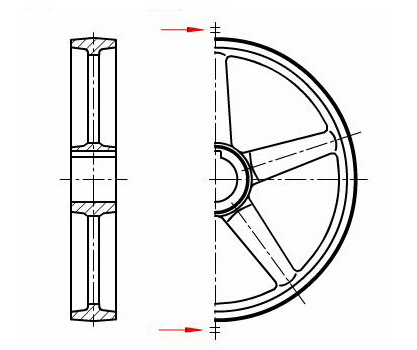

如图中红色箭头所指细的双实线，并实现这样的视图

DCP3ZK · 发表于 2008-7-8 17:28:31

我是这样来的,进入草图界面,一条一条画出来.

zhu3352 · 发表于 2008-7-8 22:51:27

可用裁剪视图实现此种效果，但对称符号要手动画上，要多的话就添加到库来使用就方便了

jnshijin · 发表于 2008-7-9 00:06:51

使用草图工具手绘就可以了。

zimo · 发表于 2008-7-9 07:52:29

手动添加呗！不过软件自动可以生成的视图何必再给他破掉一半呢，现在又不用手绘，呵呵。

knightxms · 发表于 2008-7-9 07:56:44

原帖由 zimo 于 2008-7-9 07:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 v9 @, L6 C f$ x6 U0 T手动添加呗！不过软件自动可以生成的视图何必再给他破掉一半呢，现在又不用手绘，呵呵。

因为有时候零件比较大（长），为了不过多的占用图幅和标注更清楚，所以要隐去一部分，如果用断裂视图的话要多处断裂图面显得特别乱

CHNLOONG · 发表于 2008-7-9 08:04:55

我平时都是自己画的对称符号，好像没找到这样的工具符号可直接插入。

hahap · 发表于 2008-7-9 12:10:04

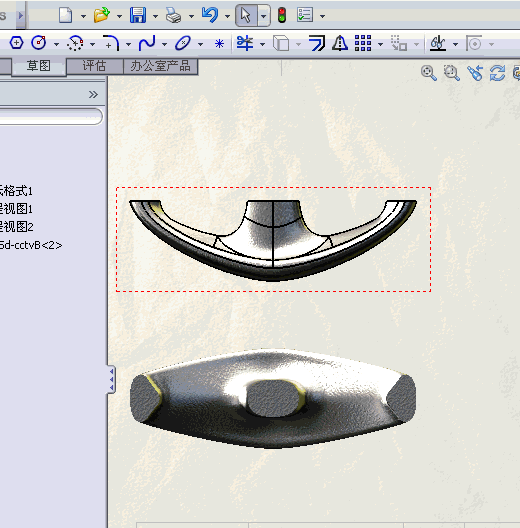

可以利用草图工具－－动态镜像，点选中心线再点点击这个命令就可以出来：

gdhgdh · 发表于 2008-7-9 13:21:36

高手，学习了，有学了一招。谢谢

che-zp · 发表于 2008-7-9 13:29:27

只在草图里面用过动态镜像，原来在工程图里面也可以使用，谢谢hahap

dashayu3008 · 发表于 2008-7-9 15:06:52

hahap真是高人呀，佩服，佩服！！！

qiaodonghua · 发表于 2008-7-9 15:29:20

good SOLIDWORKS高手还是很多的嘛

polywater · 发表于 2008-7-9 21:56:27

高手，佩服，向前辈学习，领取红包

knightxms · 发表于 2008-7-10 12:51:10

原帖由 hahap 于 2008-7-9 12:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( z6 }; _& d6 m. v! K: g" ]: Z2 R可以利用草图工具－－动态镜像，点选中心线再点点击这个命令就可以出来：

可是动态镜像当时显示了，但保存后再打开文件那个符号就消失了！！

hux0730 · 发表于 2008-7-10 14:42:33

原帖由 knightxms 于 2008-7-10 12:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
Y1 T5 R' d! U9 w( ?
+ [# ]9 D6 Z7 h* L可是动态镜像当时显示了，但保存后再打开文件那个符号就消失了！！

前边的人吹捧个啥呀，这里才说了句大实话。
这个符号最好还是手动添加吧。

guoquanfeng · 发表于 2008-7-10 19:01:49

看来先要自己试一试为好

cen_wh · 发表于 2008-7-10 20:43:38

高手，学习了，有学了一招。谢谢
