[求助] 求关于椭圆齿轮采用齿条刀具范成的作图方法

[复制链接]
mrmrw
发表于 2008-7-12 11:14:58 | 显示全部楼层 |阅读模式

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
最近遇到一个椭圆齿轮，看到可以用齿条型刀具范成齿廓。我想知道如何用齿条型刀具范成椭圆齿轮的齿廓的作图方法，最好用AutoCAD作图的方法。
; _7 C% ~2 x! |* ]( ^- D; i: J5 Y请高手指点！6 O* S! v. c: c( ]

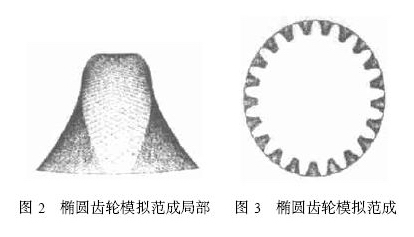

贴图是一篇论文中写的通过软件模拟的椭圆齿轮的齿廓范成图。
