看2D畫圖

satanpopo

- f6 @2 A+ t) `, i
) z3 M! a7 Z, Y( O( {% B9 h; s平時只是畫畫簡單零件，用的不熟練。
, n7 W- @+ z% O迫切希望高手將SW繪圖的過程給做個全面的示范

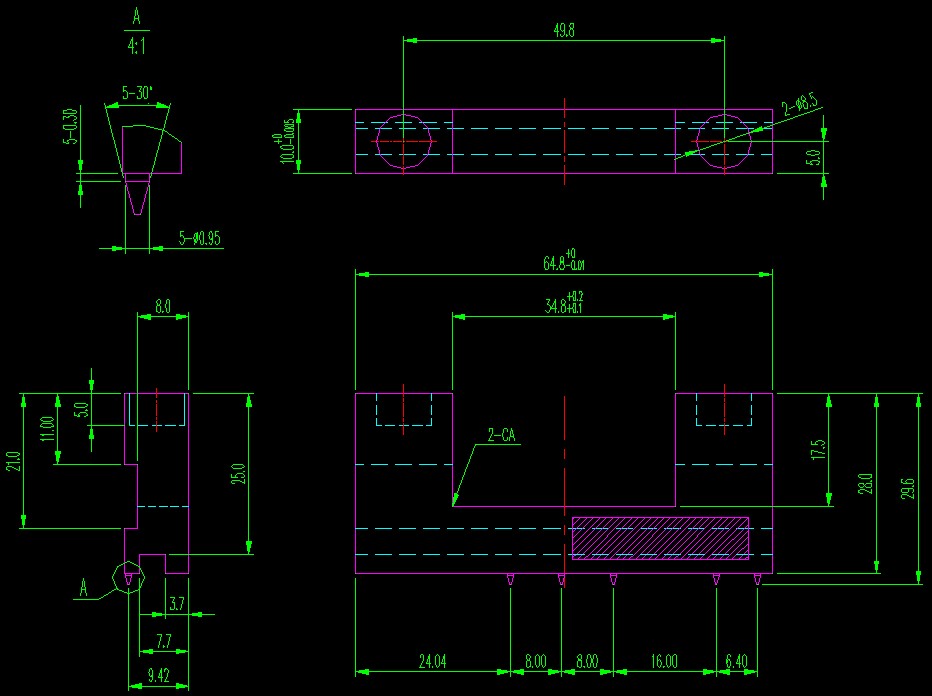

參照上面的CAD圖紙，用SW畫出3D，工程圖。
5 s- R7 X* s+ r6 k5 P視屏短片或文字敘述具體繪圖過程，。
0 l. B4 n7 b! q/ A+ W先行謝過...

2 p! q% N8 B( S8 {6 j[ 本帖最后由 satanpopo 于 2008-7-18 12:59 编辑 ]

knightxms

, z+ h# O" `! @' K: i& V. C+ n这个比较简单

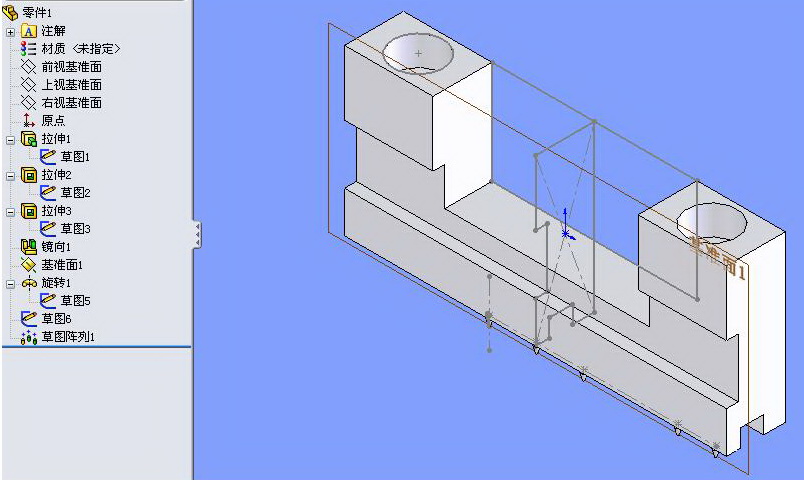

1.生成基体
5 P: |8 R, d6 U& ~1 p0 c9 C9 E( m: S- n2.切除多余部分
3.打沉孔并镜像
4.画特殊部分
2 ?3 Y1 `$ k9 R; J2 G5.阵列（这里的位置特殊所以我用了草图驱动阵列）
; l  L' l6 ^: }! \# ^# x' j
[ 本帖最后由 knightxms 于 2008-7-18 13:50 编辑 ]

satanpopo

3D檔我也一直在操練，問題不大
0 L. V9 u$ I% H6 v工程圖還沒畫過，就是想看看一份SW圖紙的繪圖過程
從草圖到3D，3D到工程圖，這樣可以學到很到技巧
