零件图里能不能设置暴炸图？

47379794 · 发表于 2008-7-23 08:24:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在Solidworks里，能不能在零件图里设置暴炸图啊？
如果老是用装配图要求的电脑配置要很高，比较卡，画图习惯直接在零件图里画出整个图
请问有没有办法？？？

lai236994 · 发表于 2008-7-23 08:29:10

你可以按暴炸图方式在零件图中画好,不过样也比较麻烦

47379794 · 发表于 2008-7-23 08:35:21

我是想要像装配图那样的效果，能在装配图和爆炸图可以转换

lai236994 · 发表于 2008-7-23 10:13:30

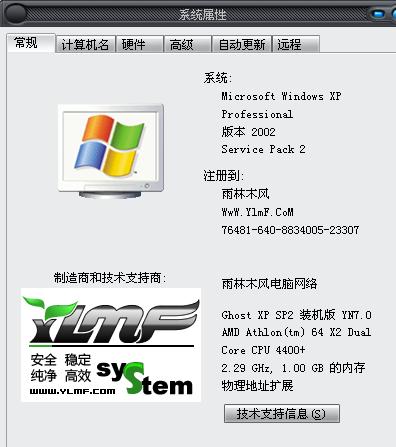

在零件图中是不是不能达到你说的那种效果.如果可以的话,换个电脑配置吧,我公司的电脑是台式的,硬盘160G 独立显卡.组装机 3000元左右.

[ 本帖最后由 lai236994 于 2008-7-23 10:15 编辑 ]

xuhongejo · 发表于 2008-7-26 13:59:57

原帖由 47379794 于 2008-7-23 08:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif& t% h0 k8 l7 G! `, s& J/ x6 X+ H j
在Solidworks里，能不能在零件图里设置暴炸图啊？3 g) |8 k2 u( p6 {# X
如果老是用装配图要求的电脑配置要很高，比较卡，画图习惯直接在零件图里画出整个图& F. @1 b( z0 r" T6 B B% q
请问有没有办法？？？

完全可以，我下面的主题中的装配三维爆炸图都是在零件图中完成的。

http://www.3dportal.cn/discuz/images/attachicons/common.gif SW几分钟可以出一副复杂模具凸凹成型件

『SolidWorks 技术交流区』

fushuixiu · 发表于 2008-7-26 14:19:53

两种方法:
第一种利用"移动/复制"实体命令,对所要爆炸的实体进行移动,要分级爆炸,则多插几次"移动/复制"实体命令,爆炸取消,只要将所有"移动/复制"特征都压缩就可以了.
第二种利用分割命令,对所有实体进行分割操作,而后在分割基础上形成装配体,这时装配体是没有任何配合的装配体,因此对电脑要求也是最低的,再插入爆炸视图即可.

hahap · 发表于 2008-7-26 14:40:17

零件图里用"移动/复制"实体命令可以把零件移动，是可做成爆炸视图的效果，只是操作不方便。在零件图模式可以试下用“插入”－－“特征”－－“保存实体”（生成装配体），然后把生成的装配体打开来，在装配模式下做爆炸视图就方便多了，且可以很方便解除爆炸，和生成装配动画。个人之见。

47379794 · 发表于 2008-9-15 07:59:00

就是可以把零件图里画的每一块都分解出来吗

alan802008 · 发表于 2008-9-16 04:11:27

用多实体名称取代零件名称还可以生成材料眯细表阿

oneteng · 发表于 2008-9-16 14:31:38

零件分开，还是一个零件吗？

guo_li · 发表于 2008-9-16 16:37:54

见识了。
