实体设计叶轮如何画？

sholive · 发表于 2008-7-28 11:02:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教大家一个问题
对CAXA实体设计不熟，现在碰到一个问题：在一个圆柱上画叶轮？
我知道应该是先画出截面，然后按着三维曲线导动，但是我没法在圆柱面上画出需要的导动线。我只知道叶轮根部的平面展开图。

谢谢指点！
==============

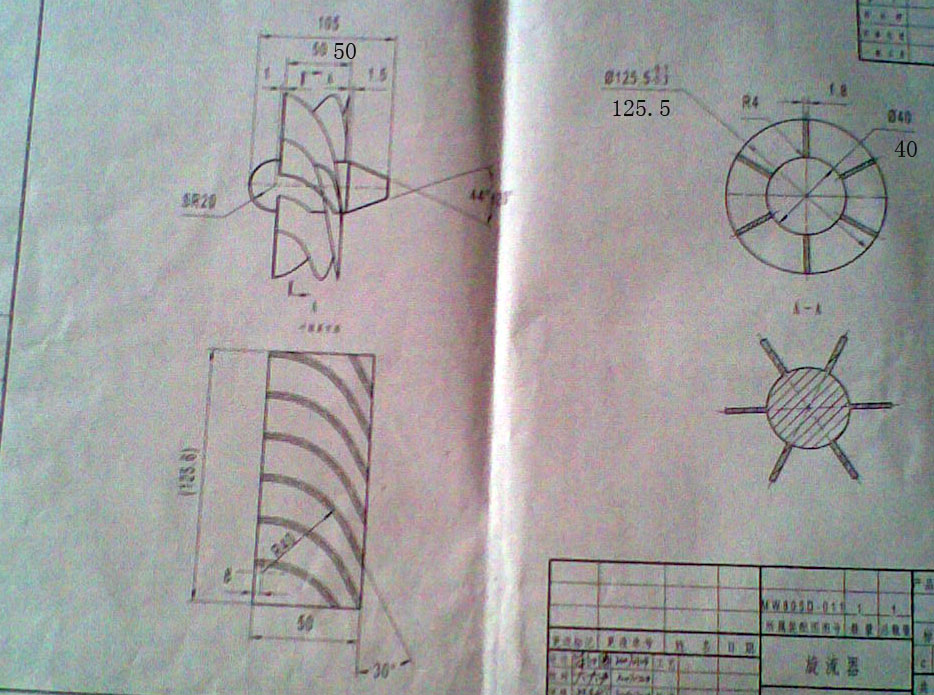

因为这个图不是我画的，所以不知道是如何画，只能照相了

[ 本帖最后由 sholive 于 2008-7-30 08:01 编辑 ]

gouliyi · 发表于 2008-7-28 11:54:16

提示: 作者被禁止或删除内容自动屏蔽

小贾师傅 · 发表于 2008-7-28 12:29:15

可以用钣金法做出这样的曲线。

只不过不知你的叶轮中心到叶片根部的圆柱直径是多少呀,还有所占角度是多少

clp526 · 发表于 2008-7-28 22:03:48

下载学习学习

gouliyi · 发表于 2008-7-29 08:00:47

提示: 作者被禁止或删除内容自动屏蔽

sholive · 发表于 2008-7-29 08:17:55

楼上用的是啥版本？我的2007怎么打不开啊？

辉之魂 · 发表于 2008-7-29 08:40:09

学习学习

:handshake :handshake

sholive · 发表于 2008-7-29 10:04:26

总工，我从新安装了2008版本的，现在打开了。
但是水平太低，还是不明白你的那个是怎么造型的
请指教！

dongchongxiacao · 发表于 2008-7-29 15:26:39

应该用曲面生成叶片，具体做法可参照下面的链接：
http://www.3dportal.cn/discuz/vi ... &extra=page%3D3

caojue · 发表于 2008-7-29 20:00:34

漂亮！！！！！！！！！！！！！！

sholive · 发表于 2008-7-30 08:01:01

谢谢

好好学习！

sholive · 发表于 2008-7-30 08:33:06

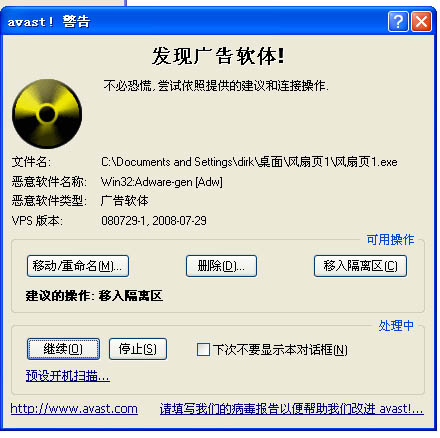

这是小贾师傅的风扇叶造型下载的情况，杀毒软件报有病毒，请解决
