抛视图问题

limin2668

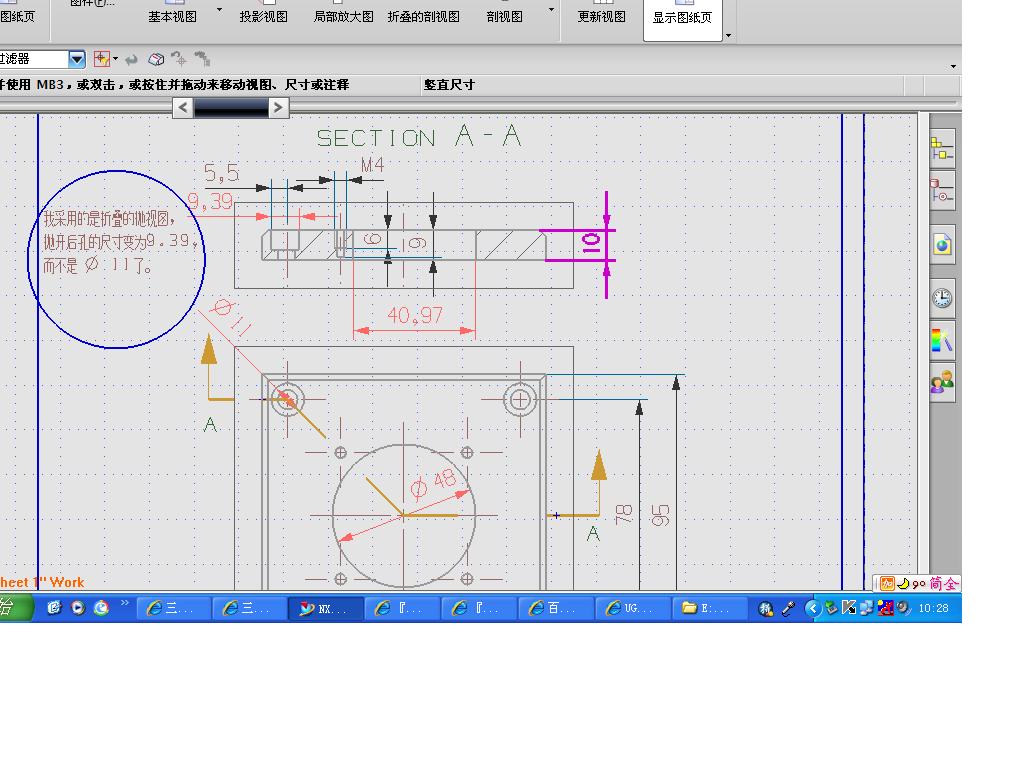

我将视图用折叠的抛视图抛开后，孔的尺寸发生变化。如图所示。请问各位：我该用何种抛视图方式处理，我试过旋转抛的方式，不太会用，哪位高手帮帮忙？

sxsanyi

你的剖切线的位置选择不正确。对于左上角的孔，剖切线不能沿斜线上去，这样投影出来的尺寸肯定是错误的。
# k1 Z- }" c1 @! G+ d你应该用旋转剖。
( D( b, H$ _& [1 P% {1 O

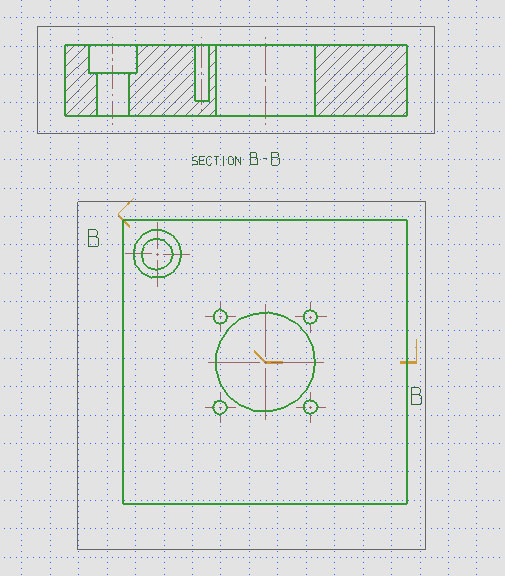

) n" |- d* M, H) Y8 b下面是一个旋转剖的示例。
% ^" h0 o9 ]2 Q0 ]* \$ j0 ]( @
[ 本帖最后由 sxsanyi 于 2008-8-1 14:08 编辑 ]

阿帕奇

很明显的，那不是个圆孔了，中心线都是偏的，没注意吧。UG是严格按照投影来的

hfmgh

原帖由 sxsanyi 于 2008-8-1 13:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ t" K( X# I  s  H( s你的剖切线的位置选择不正确。对于左上角的孔，剖切线不能沿斜线上去，这样投影出来的尺寸肯定是错误的。
你应该用旋转剖。
+ G3 q# s) x1 K! Y; ]
下面是一个旋转剖的示例。

/ d/ p+ f' I2 b; _. i- l7 ~
是的！剖切线位置不对！
