用ACAD画金属软管的方法

newdhj · 发表于 2008-8-27 21:16:14

您需要登录才可以下载或查看，没有帐号？注册

x

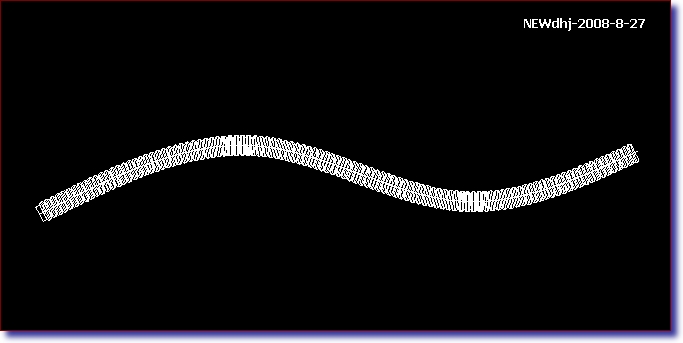

用ACAD画金属软管的方法

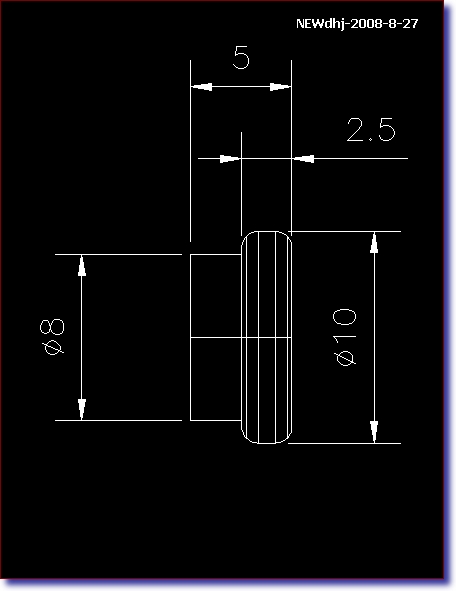

1、画一个单元实体

2、对象定义块，取名aa ，拾取点在圆心，确定

3、画一条曲线

4、ME
命令: MEASURE
选择要定距等分的对象:曲线
指定线段长度或 [块(B)]: b
输入要插入的块名: aa
是否对齐块和对象？[是(Y)/否(N)] <Y>:Y
指定线段长度: 3.5

newdhj · 发表于 2008-8-27 21:17:17

5、分解，配上接头，

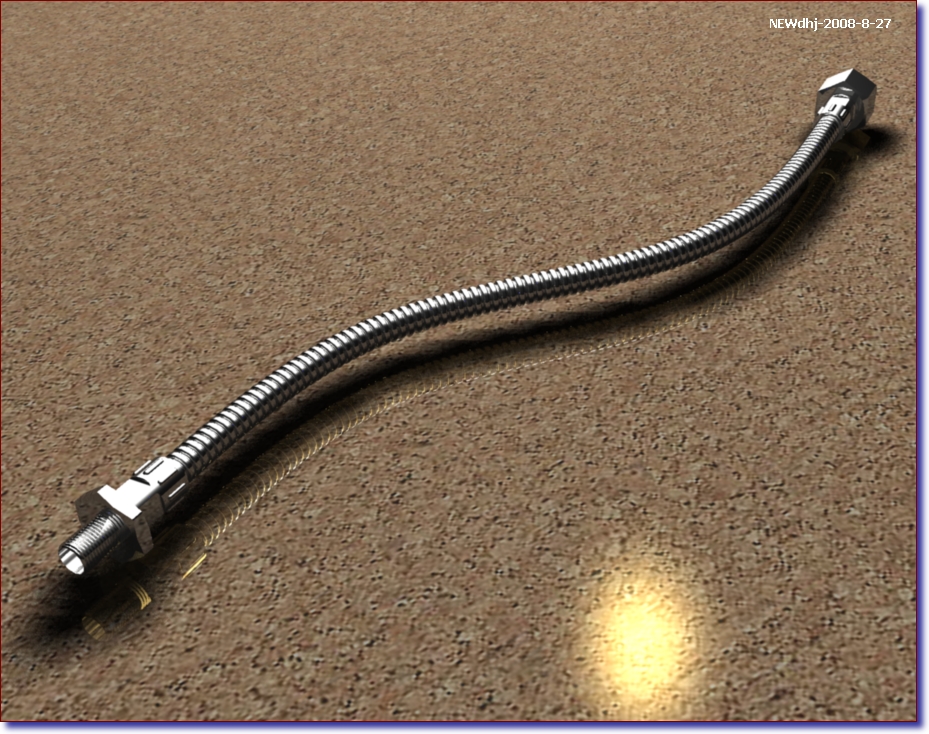

6、渲染

maoyangmy · 发表于 2008-8-28 08:52:40

楼主是用等距命令, 用块来替代分割点, 实现多实体的沿程插入, 我这样理解没错吧?

suwenlong · 发表于 2008-8-28 11:10:45

这个想法不错，又学到了一个方法了！！！

狼6671037 · 发表于 2008-8-28 12:29:25

哪天我也能画出这样的一个作品!!!期待!

shumabaolong · 发表于 2008-9-1 20:01:10

好方法，在插入块的时候要注意坐标系的设定，否则会导致插入的块与希望的方向是垂直的，这就比较麻烦了

jdx00223 · 发表于 2010-5-29 19:25:24

非常漂亮。接头怎么画，有没有库文件？

tonyle · 发表于 2010-5-30 17:21:28

我之前在论坛发过寻找软管的画法帖子，大家都说用三维软件画，CAD画不了，现在终于给我找到画法了，谢谢楼主。

dylc · 发表于 2011-7-11 20:07:53

太厉害了，这都可以，向楼主学习！
