如何使旋转时，尺寸不会发生变化

TONY-LI · 发表于 2008-9-3 11:38:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

比如：在一段直线加一个圆弧，这样标注尺寸为直线一端到圆弧象限点，当直线和圆弧旋转45度时，尺寸也发生变化了。
请问如何解决！！！谢谢！！！
请与我联系：
QQ3746983@163.com
QQ:3746983

lzx_xin · 发表于 2008-9-3 12:40:03

一般应该不会发生尺寸改变，能否截个图看看？
另外，你的视窗选择是三维还是二维？

细看涛生 · 发表于 2008-9-3 12:40:11

对齐标注即可……………………………………

TONY-LI · 发表于 2008-9-3 14:03:00

原帖由 lzx_xin 于 2008-9-3 12:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 M/ \" w2 M& |: A( k9 s' P一般应该不会发生尺寸改变，能否截个图看看？ e+ z/ D1 u; s
另外，你的视窗选择是三维还是二维？

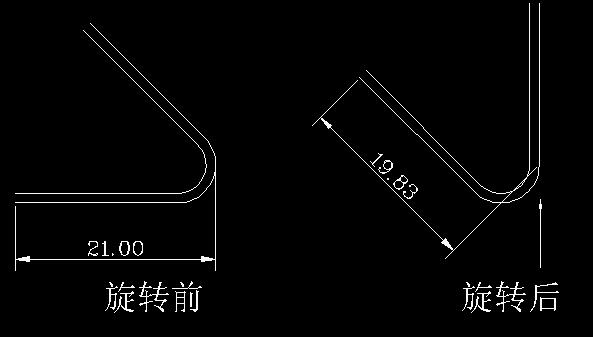

载图请看附件！

a_zong · 发表于 2008-9-3 14:14:14

提示: 作者被禁止或删除内容自动屏蔽

TONY-LI · 发表于 2008-9-5 13:54:16

原帖由 a_zong 于 2008-9-3 14:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif" t* x/ y( K4 p/ b0 I. H
我也遇到过你这个情况，我遇到的都是发生在“圆”的象限点上。
4 {! n9 ~- R" E$ V5 n/ A/ A, z" y4 |; B( g- v% o/ G% Z
我的解决方法有两个：9 g/ B0 ^+ A& v6 v7 _) U3 B
1。标注完后炸开标注；
; u1 J* ~& G2 U* s, R1 g$ P3 Q2。标注时先标注在其它任意点处，而后再将标注端点拖到象限点处。

谢谢您的指点！
这样解决只是一时之需吧！但是如有尺寸修改时，也是很费时费力的。
之前我用CAD2004时，也没有出现这种情况，只后装了CAD2008时，就出现这种情况，我觉得可能会有些设置是俺不晓得的。所以才会出现这样的变化

a_zong · 发表于 2008-9-5 13:58:19

提示: 作者被禁止或删除内容自动屏蔽

TONY-LI · 发表于 2008-9-5 14:18:49

谢谢您的热心回复！
因为我们是做五金冲压和弹簧的，折角位比较多，尺寸标注又要方便QC检测方便，所以这个问题困扰我好久，一直没有良方解决。

914438418 · 发表于 2008-9-5 15:57:06

一看你那两个图就知道不是表示同一个尺寸嘛！你仔细观察啊！一个标在弧上，一个标在线上！你旋转钱前用的是线性标注，你旋转后需要的是对齐标注嘛！你旋转后用对齐标注肯定不会出问题的！（下图是这两种标注的图标，你试试看！）提问一点：都是画完图再标注的，为什么要图也没有画完就标注呢？而且炸开的方法不要用！将来别人在你后边改图纸，图形变了，尺寸不变，你不知道要害死多少人呢！你的旋转中心没有对，你看看你的前后两个图！旋转中心应该在你的弧的中心点上，我旋转了几次都没有变！

[ 本帖最后由 914438418 于 2008-9-5 16:07 编辑 ]

woaishuijia · 发表于 2008-9-5 16:00:24

你的问题出在关联标注上。
由于你的2008选项设置为“使新标注可关联”，在标注时又选择了“象限点”，所以在图形旋转时标注对象始终在跟踪象限点，而象限点不是固定在圆或圆弧的的某一点的，它永远在圆心的水平和垂直方向。点跑了，所以标注的位置和数值会变。
你的2004可能默认设置没有选择使新标注与对象关联，所以没有出现这个问题。
解决的办法主要有：
1、不要用捕捉象限点的办法标注。可以画圆弧的中心线，用捕捉中心线与弧的交点标注。当中心线与弧一起旋转时，交点不会跑。
2、解除标注关联性。5楼的第二个方法就是解除标注关联性方法的一种（但不赞成分解标注对象）。还可以使用专门的命令“DIMDISASSOCIATE”解除标注关联性。这个命令由于不常用，菜单和工具栏中都没有，通常只能从命令行输入。如果你准备频繁使用它，可以用自定义方法在菜单和工具栏中添加它。和”解除关联标注“命令对应的命令是“重新关联标注”（DIMREASSOCIATE），“标注”菜单中就有。
3、在“选项”中设置，使新标注不与对象关联。

a_zong · 发表于 2008-9-5 16:44:19

提示: 作者被禁止或删除内容自动屏蔽

TONY-LI · 发表于 2008-9-5 16:58:16

原帖由 woaishuijia 于 2008-9-5 16:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' w1 p; C2 a: \0 |- Q3 I- {你的问题出在关联标注上。+ a: F, g: w! o
由于你的2008选项设置为“使新标注可关联”，在标注时又选择了“象限点”，所以在图形旋转时标注对象始终在跟踪象限点，而象限点不是固定在圆或圆弧的的某一点的，它永远在圆心的水平和垂 ...

谢谢版主的提示，我解决了。原来在选项的《用户系统设置》下有一项《关联标注》去掉勾勾就行了。一劳永逸。

谢谢各位大虾的热心回复！！

[ 本帖最后由 TONY-LI 于 2008-9-5 17:00 编辑 ]

a_zong · 发表于 2008-9-13 11:53:18

提示: 作者被禁止或删除内容自动屏蔽

guyun96 · 发表于 2008-9-13 22:34:47

哪用这么麻烦很简单炸开尺寸然后旋转

zchgood · 发表于 2008-9-14 13:20:33

这个问题恐怕很难吧,我谢谢了

zchgood · 发表于 2008-9-14 13:21:21

这么麻烦
我谢谢了
