如图的异型槽为什么不能阵列为4个

sxbd1974

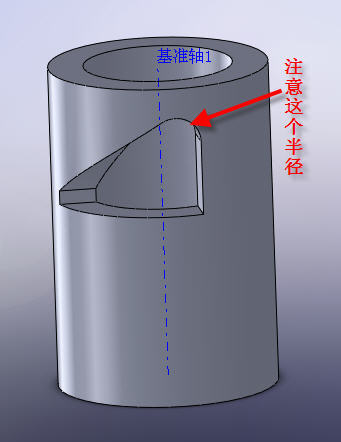

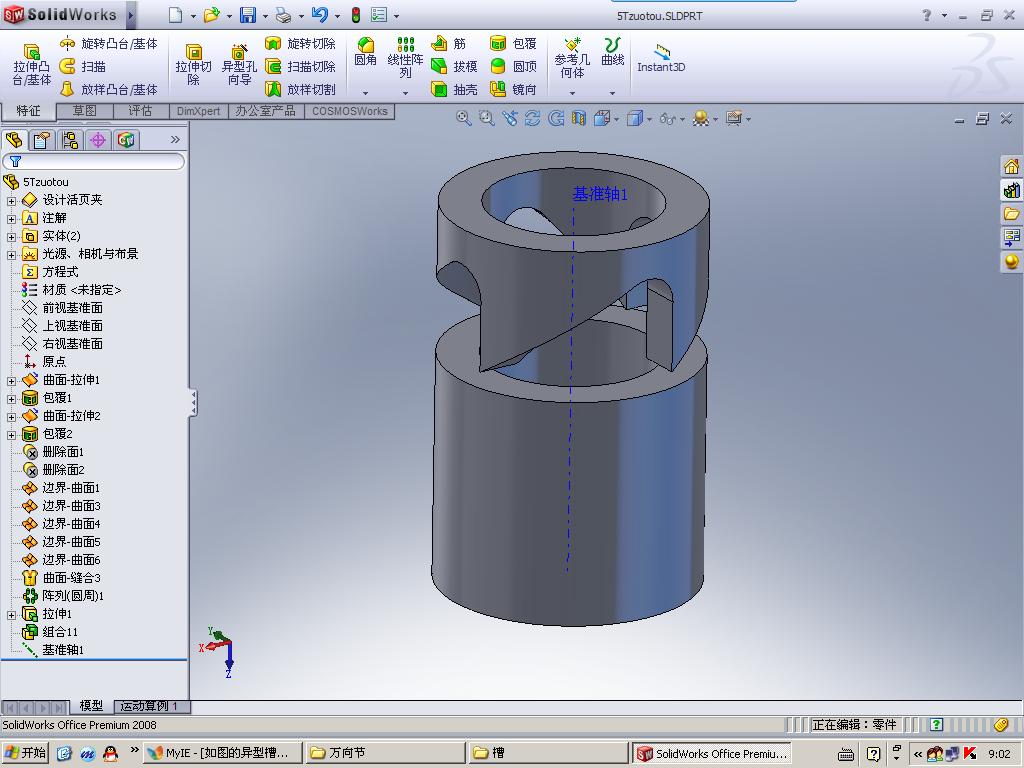

尺寸我是按4个阵列添加的关系，但阵列不了注意细看槽的形状，不是实体包覆那种，这槽里的R9.6是内圆柱面和外圆柱面都不变

[ 本帖最后由 sxbd1974 于 2008-9-10 16:39 编辑 ]

river-rock

问题可能出在之前的包覆环节，如果是实体切除应该就不会出现这样的问题

zhaowenzhu

你的版本高，打不开。你的特征不知道，但肯定不是包覆，切除做的。用几何体阵列试试。

[ 本帖最后由 zhaowenzhu 于 2008-9-10 16:41 编辑 ]

sxbd1974

各位朋友能做一个满足要求的吗，谢谢了

ffda

这样：
, E- e: s: c. N7 R  u首先，阵列应该在曲面填充形成实体前做，填充成实体后无法再进行曲面的部分操作。
3 c. G0 a2 L3 N% T0 @0 D' x6 m其次，本件的异形孔最多能阵列为3个，4个就形成了零厚度的几何体，也就是说把圆柱分成了上下两半，
3 c$ f9 Z+ k+ i. T0 o9 ^- u第三，那个基准轴没有用，阵列用回转体产生的临时轴即可。
8 z0 X' q, k) ~

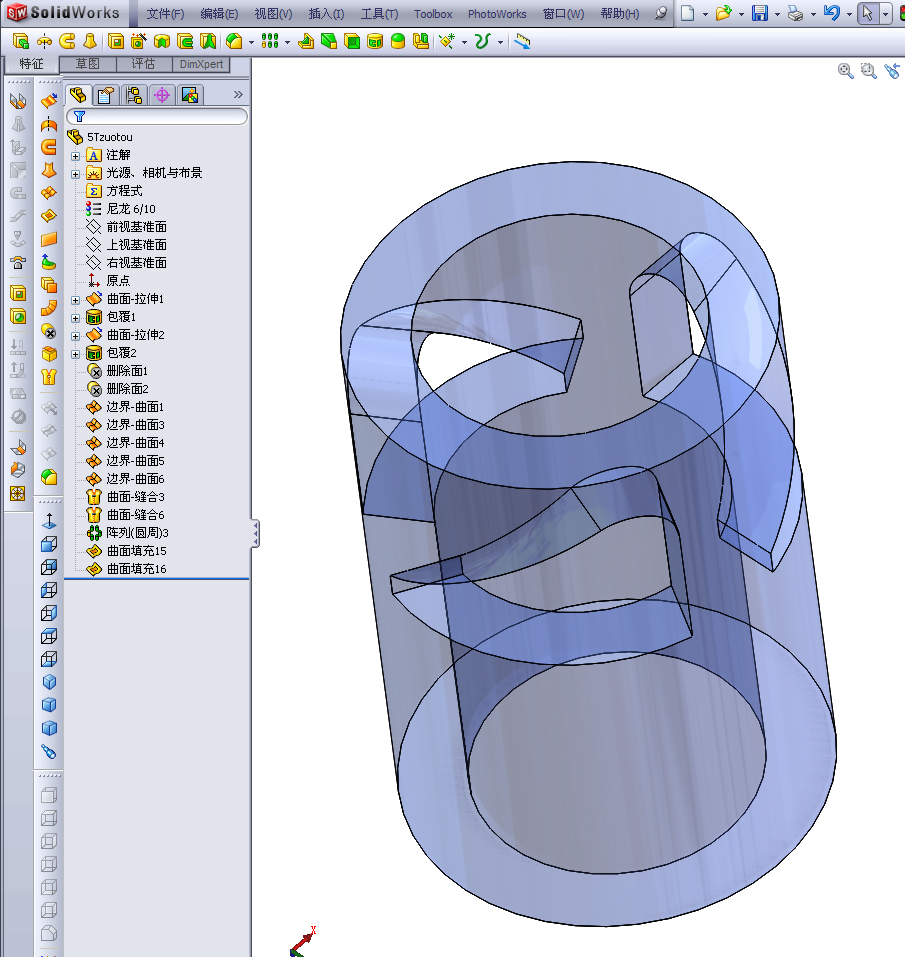

附上照片和PRT，请斧正。

sxbd1974

原帖由 ffda 于 2008-9-10 16:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
这样：
首先，阵列应该在曲面填充形成实体前做，填充成实体后无法再进行曲面的部分操作。
: i) G3 v% F  x( y0 @其次，本件的异形孔最多能阵列为3个，4个就形成了零厚度的几何体，也就是说把圆柱分成了上下两半，
, G( h6 z# Z, o& Z$ L$ f第三，那个基准轴没有 ...

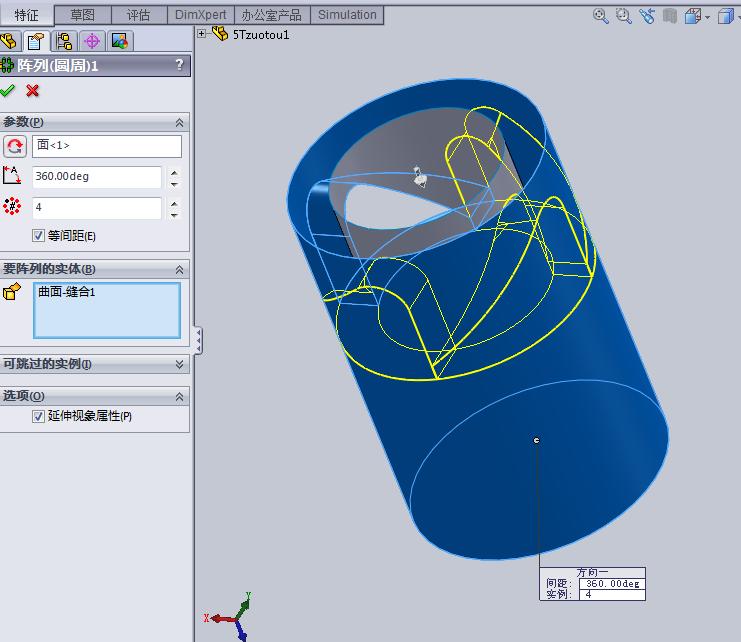

哥们，阵列数不能变，必须是4个，因为我是按4个给定的草图尺寸关系

ffda

原帖由 sxbd1974 于 2008-9-10 17:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 M( ?2 x4 C. c, g& i) f+ E8 Q3 Y哥们，阵列数不能变，必须是4个，因为我是按4个给定的草图尺寸关系

那你必须调整一下草图1及草图3（或2和4）的尺寸，保证阵列时不形成零厚度。
$ {7 e) G" E+ K1 |8 i你可以算一下，你那两个包覆草图的下边线长都是周长除以4，再阵列为4个是不是分为上下两半了？

sxbd1974

原帖由 ffda 于 2008-9-10 17:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* g3 a4 d$ n' f3 n- D
! h" Q) d1 @! U% x$ y8 a; n
/ a/ Z$ B7 t( J. [/ \那你必须调整一下草图1及草图3（或2和4）的尺寸，保证阵列时不形成零厚度。
, h& R! y$ @5 t" W. m, M你可以算一下，你那两个包覆草图的下边线长都是周长除以4，再阵列为4个是不是分为上下两半了？

就是需要这样，最终把内孔填充成实心

chenjun520601

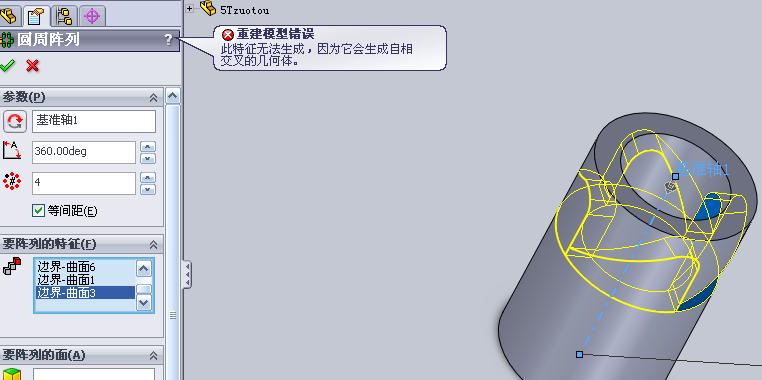

如下图所示，主要是你阵列的四个产生了自相交叉在现象！也就是零厚度问题！
解决办法，只有把你那包覆的尺寸缩小很小一个可以忽略不计的值！！否则只能一个一个做了！

ffda

原帖由 sxbd1974 于 2008-9-10 17:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
就是需要这样，最终把内孔填充成实心

要是这样，先填充内腔再阵列试试

sxbd1974

原帖由 ffda 于 2008-9-10 19:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& w3 Y$ t$ _: X5 w

要是这样，先填充内腔再阵列试试

我试验了不可以的

newsunxu

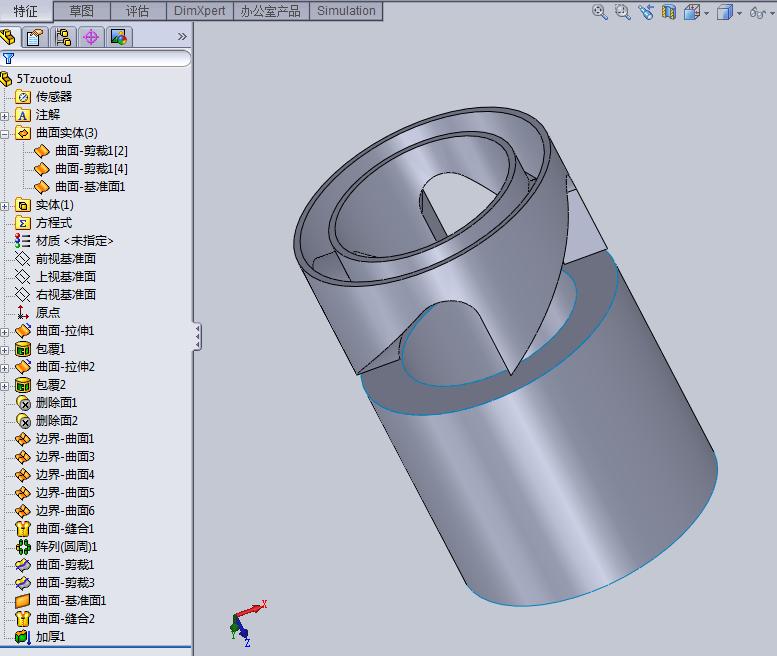

I may do it well,see the picture.

( e+ o( _3 t# Z+ M( z! ~' g9 P[ 本帖最后由 newsunxu 于 2008-9-10 23:47 编辑 ]

xuhongejo

原帖由 sxbd1974 于 2008-9-10 16:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 `! g% Q5 w& @4 o; _尺寸我是按4个阵列添加的关系，但阵列不了注意细看槽的形状，不是实体包覆那种，这槽里的R9.6是内圆柱面和外圆柱面都不变

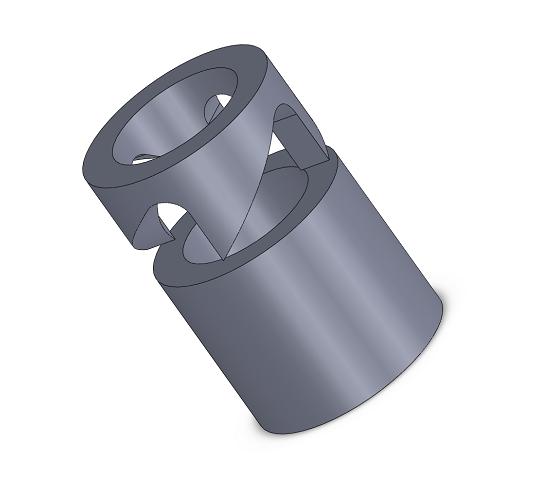

6 R7 a( `- m7 o; }1 z楼主是不是要的这个效果。

少年张三丰

很简单，尺寸不够！！

sxbd1974

原帖由 xuhongejo 于 2008-9-11 00:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  O( d5 I3 b- a( o& E  N
楼主是不是要的这个效果。

我的错误原因是什么

gnosgnahz

这类做法还可以使用实体阵列，阵列后使用组合。好处是零厚度不会有影响~

sxbd1974

原帖由 gnosgnahz 于 2008-9-11 08:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
这类做法还可以使用实体阵列，阵列后使用组合。好处是零厚度不会有影响~

用实体阵列不好做槽，特别是我提出的半径相等的要求不好实现，麻烦你帮忙给做一个

ffda

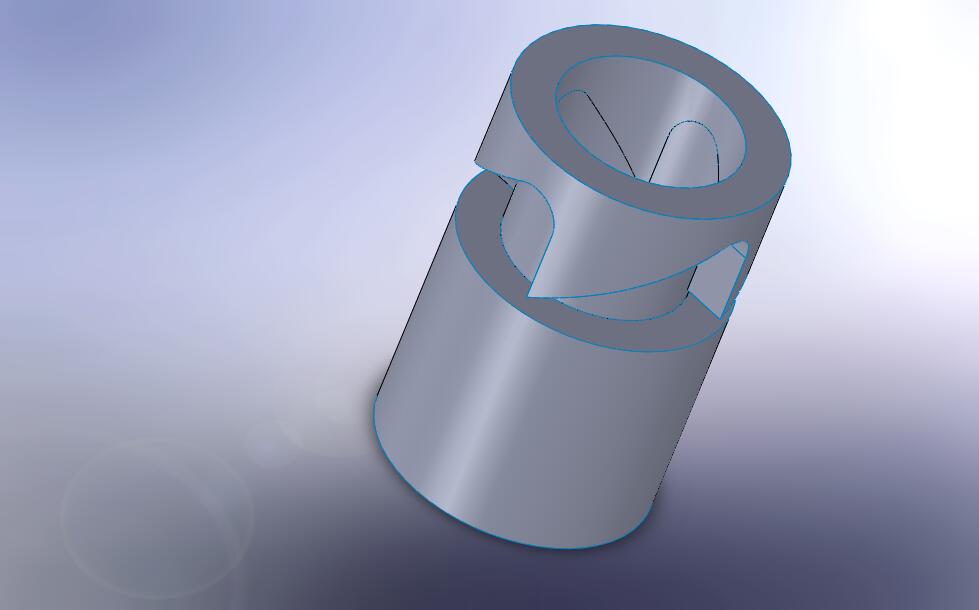

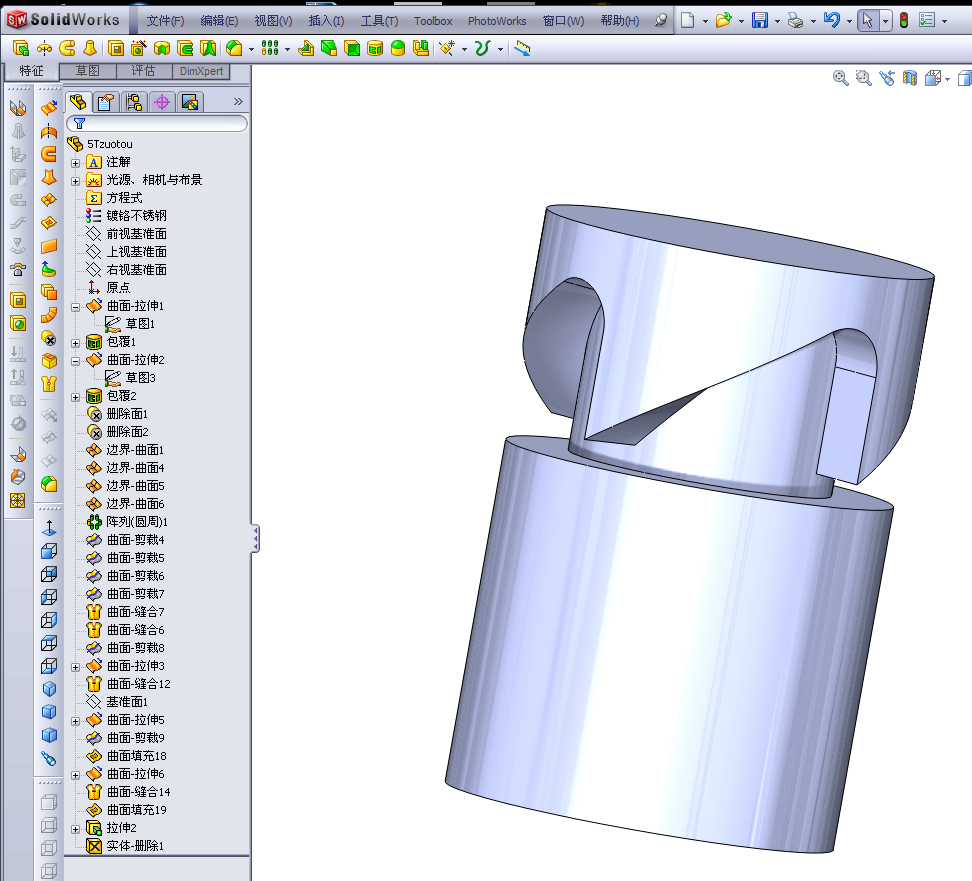

这个应该是你想要的！

gnosgnahz

原帖由 sxbd1974 于 2008-9-11 08:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
用实体阵列不好做槽，特别是我提出的半径相等的要求不好实现，麻烦你帮忙给做一个

0 m/ W& p: H% y* }( b. ?: o8 l, r( \
可以实体加曲面的方法来做~你全用曲面做不太方便。

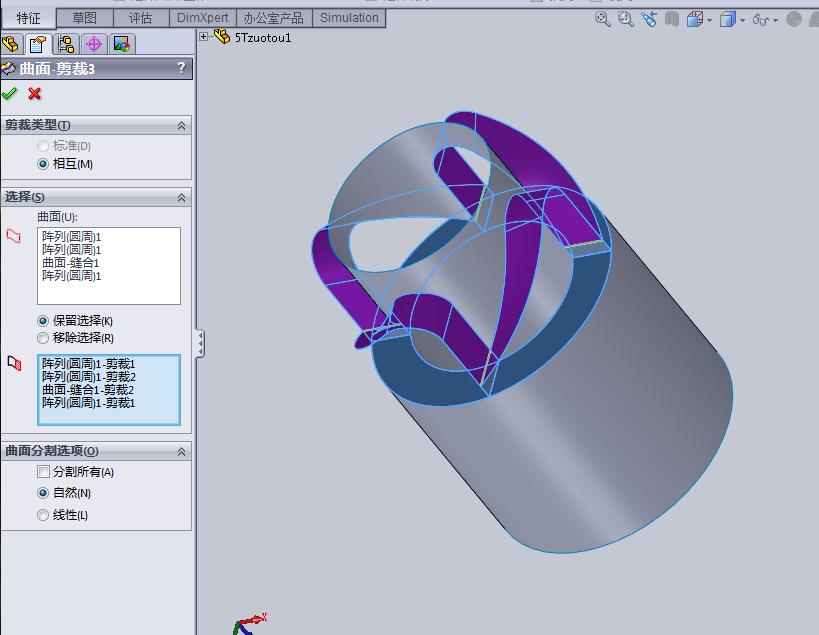

4 M( e) U$ S$ b: d/ W3 K我是在你的基础上改的，所以还是用你的思维做的，只是我用了实体阵列和组合功能。

[ 本帖最后由 gnosgnahz 于 2008-9-11 09:29 编辑 ]

xuhongejo

原帖由 sxbd1974 于 2008-9-11 07:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; E- g+ B% y+ b7 S; b( T我的错误原因是什么

6 D* e0 T8 r' r+ e7 F; u  Q$ ]前面的很多人都给你指出来了，主要是阵列后结构有零厚度面产生，（相当于分母为0，计算机无法收敛）。

knightxms

问一个很弱的问题，为什么非要这么画呢，分成两个零件不行吗？那样不就不存在零厚度的问题了嘛！

sxbd1974

原帖由 knightxms 于 2008-9-11 10:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
问一个很弱的问题，为什么非要这么画呢，分成两个零件不行吗？那样不就不存在零厚度的问题了嘛！

分两个也可以呀，我是想练习曲面也同时把它做出来

sxbd1974

原帖由 gnosgnahz 于 2008-9-11 08:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif

( ]0 X6 ~5 Z) A
$ ?$ W  ?+ H6 m+ C: @可以实体加曲面的方法来做~你全用曲面做不太方便。
( I; |1 q( v/ F7 z8 Z我是在你的基础上改的，所以还是用你的思维做的，只是我用了实体阵列和组合功能。

非常感谢，确实是我想要的结果

xuhongejo

原帖由 sxbd1974 于 2008-9-11 11:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% G4 g: k6 v8 ~# J7 U: R( E+ P分两个也可以呀，我是想练习曲面也同时把它做出来

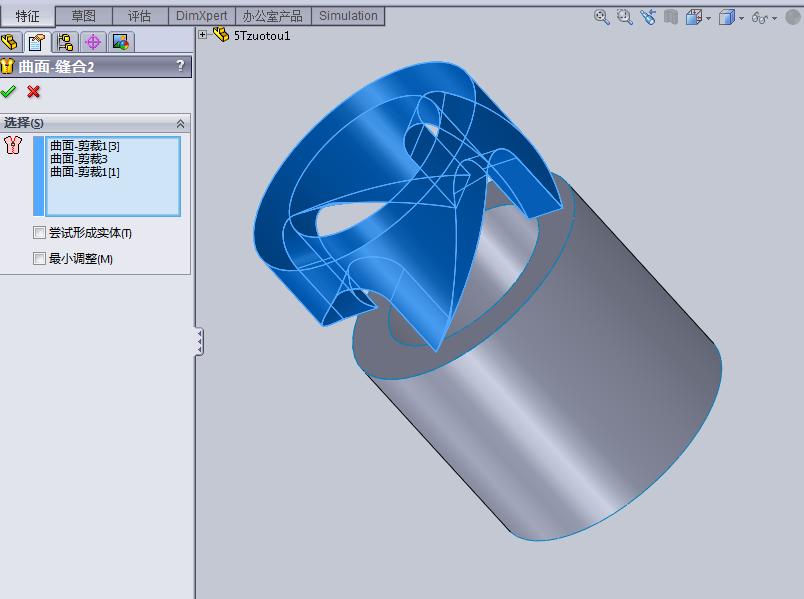

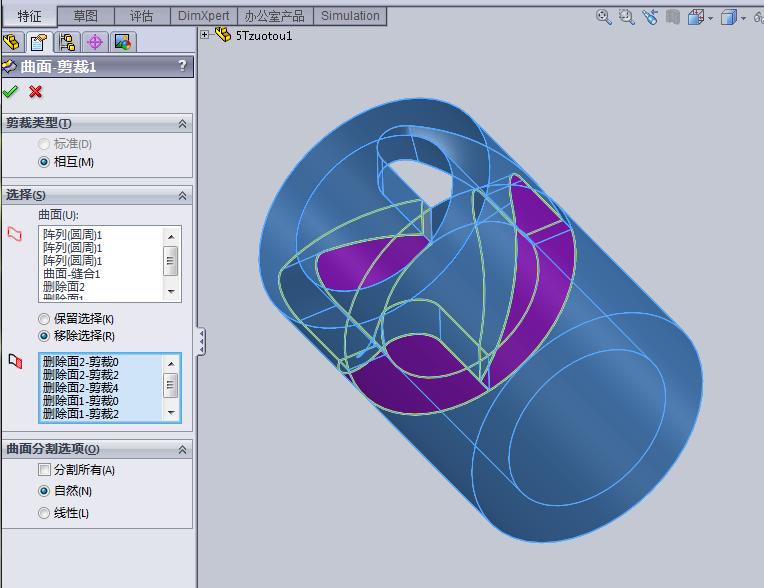

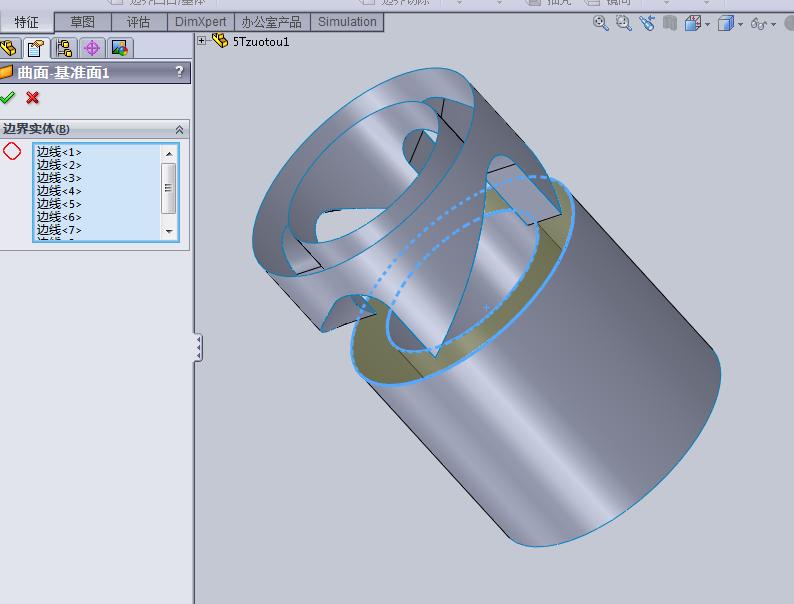

" p+ C5 V& Z" }, U3 G5 [我没有2008版本，给你描述一下完全用曲面的方法步骤，这个应该最贴近你的想法。

& ~4 }4 O3 f' ]* _6 E2 ?1 f# x[ 本帖最后由 xuhongejo 于 2008-9-11 13:15 编辑 ]
