draft比例问题

huangjiuy · 发表于 2008-9-11 22:37:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SE的工程图界面,仍可尺寸驱动,对于简单零件的图纸,不想由三维投影得来,而是直接在draft中完成.现在的问题是在哪里设比例呢?我想要的比例有时会是2:1或是1:5,这在哪里可实现这种设置呢?先谢谢了!

heyantian · 发表于 2008-9-12 12:37:48

附带教程中有例子说明的。其实其与AutoCAD流程是一样的。你可以在工程图的2d模型空间中按照1：1的实际尺寸进行绘制。然后到图纸空间上点击工具栏上的“2d模型”命令，它会自动切换到2d模型空间上，你在框选了你要的某个视图部分后系统会自动切换回来，然后按照某个适当的比例放下就行，依次操作，最后可能要创建视图间的对齐方式。

注意由于是在三维上创建的二维图形，所以能进行参数化更改，这点是ACAD所不能及的。

huangjiuy · 发表于 2008-9-12 22:42:09

原帖由 heyantian 于 2008-9-12 12:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 p# i# U x/ R8 S+ l; o附带教程中有例子说明的。其实其与AutoCAD流程是一样的。你可以在工程图的2d模型空间中按照1：1的实际尺寸进行绘制。然后到图纸空间上点击工具栏上的“2d模型”命令，它会自动切换到2d模型空间上，你在框选了你要的某 ...

谢谢你的解释,只是我还是不明白,"工程图的2d模型空间"与"图纸空间上点击工具栏上的“2d模型”命令"与英语是怎样对应的呢?
你提到的教程是指下图示的吗?可是我没有找到我想要的内容.

huangjiuy · 发表于 2008-9-15 15:20:46

原帖由 heyantian 于 2008-9-12 12:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 w' D1 m- F% q- O8 r1 \附带教程中有例子说明的。其实其与AutoCAD流程是一样的。你可以在工程图的2d模型空间中按照1：1的实际尺寸进行绘制。然后到图纸空间上点击工具栏上的“2d模型”命令，它会自动切换到2d模型空间上，你在框选了你要的某 ...

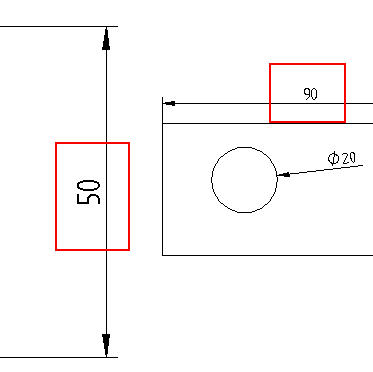

谢谢你,我找到想应的按钮了,可又有一问题,比例变了,标注的文字大小也跟着变了,怎样才能让标注的文字不跟着变呢?谢谢!

heyantian · 发表于 2008-9-16 15:24:32

选择视图，右键选择属性，在常规下去掉“按比例缩放尺寸和注释”前的对号。

huangjiuy · 发表于 2008-9-16 21:43:14

原帖由 heyantian 于 2008-9-16 15:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ C9 g3 r1 G7 P# z. R9 k& B选择视图，右键选择属性，在常规下去掉“按比例缩放尺寸和注释”前的对号。

谢谢提示，我明白了！
