钢材进货时的检验标准

rock.yee · 发表于 2008-9-18 08:18:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

公司钢材进货检验时,对疏松,偏析,夹渣,气孔,裂纹等缺陷的验收标准是完全不能有
还是说允许多少级别?
懂材料的高手给予讲解.

wesley_zhu · 发表于 2008-9-18 09:13:00

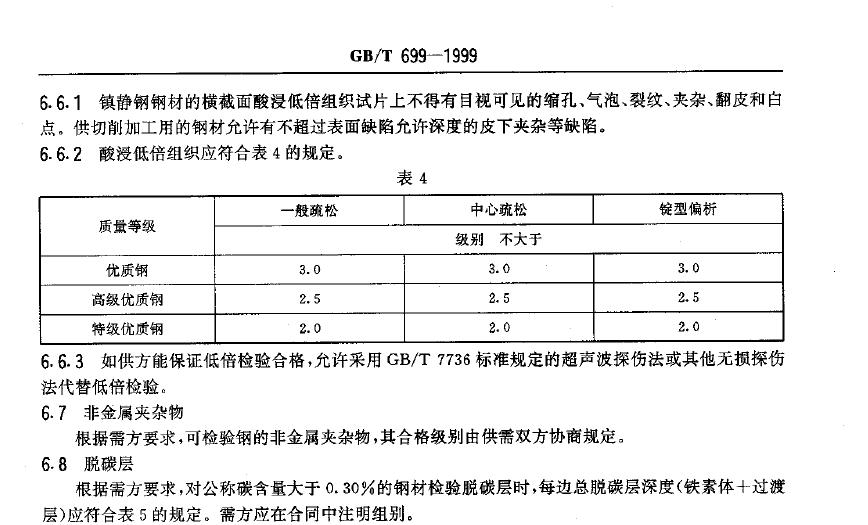

看你是什么材料了,参考国家标准里有.

xtpeak · 发表于 2008-9-18 16:47:06

699只是针对优碳钢吧

金相工 · 发表于 2008-9-18 16:54:46

夹渣\裂纹\气孔不允许有,其余的要看你的材料所执行的标准了

rock.yee · 发表于 2008-9-19 08:08:04

是这么回事,我们公司进了一批Q345B(低合金高强度结构钢)的材料,用于锻造小法兰用(约700g),但在冲孔时发现有撕裂现象.检查出材料为一般疏松2级.(按标准GBT 1979-2001结构钢低倍组织缺陷评级图),但是这到底算不算合格的材料呢?

songyun1007 · 发表于 2008-9-19 09:01:48

GB/T1591-94和 JB4726-2000中都没有规定 “低倍组织”的技术要求。

rock.yee · 发表于 2008-9-19 09:58:07

1591我知道没有这方面要求,JB4726是什么标准?
另外如果按GB/T 3077-1999来查的话,就同2楼699的标准一样要区分是优质钢,高级优质钢还是特级优质钢.
但如何划分等级呢?

songyun1007 · 发表于 2008-9-19 10:58:52

JB4726-2000《压力容器用碳素钢和低合金钢锻件》
优质钢、高级优质钢、特级优质钢.的等级按GB/T 3077-1999规定。同牌号钢材其化学成分和机械性能相同、低倍和表面质量不同。钢牌号后面加A为高级优质钢；后面加E为特级优质钢

songyun1007 · 发表于 2008-9-19 11:02:15

按规定，标准没要求的不应作为交货检验依据；除非在订货协议中有补充规定。

rock.yee · 发表于 2008-9-19 11:17:54

原帖由 songyun1007 于 2008-9-19 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 [9 O, w$ b _6 ^
JB4726-2000《压力容器用碳素钢和低合金钢锻件》
. `/ j2 v# Z% q! g0 d& m8 ^5 w& g优质钢、高级优质钢、特级优质钢.的等级按GB/T 3077-1999规定。同牌号钢材其化学成分和机械性能相同、低倍和表面质量不同。钢牌号后面加A为高级优质钢；后面加E为特 ...

关键是Q345分ABCDE五个质量等级啊

JT9619 · 发表于 2008-9-19 14:40:37

一般疏松2级，对绝大多数材料而言都是合格的。
1591标准中又没有规定低倍级别，按理可不作检验项目（协议除外）

rock.yee · 发表于 2008-9-23 14:25:24

这个问题仍请求高手们探讨

		自动登录	找回密码
密码			注册

通知

[求助] 钢材进货时的检验标准

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

浏览过的版块
