SolidWork工程图作剖视图时，没有阶梯剖，如何解决？？

flyingtank · 发表于 2008-9-18 21:55:45

提示: 作者被禁止或删除内容自动屏蔽

zhaowenzhu · 发表于 2008-9-18 22:00:03

阶梯剖可以的，好好找找。

jnshijin · 发表于 2008-9-19 08:29:09

我也用过，不过不是很好用。

wendyfighting · 发表于 2008-9-19 08:31:19

是的。
3樓說的沒錯，是這樣的。SolidWorks中似乎沒有其它的方法可以進行階梯剖了。

[ 本帖最后由 wendyfighting 于 2008-9-19 08:34 编辑 ]

123321sb · 发表于 2008-9-19 08:33:39

实际跟pro/e差不多，一定要加线才能解剖视图

lizujun1975 · 发表于 2008-9-19 10:21:06

原帖由 hahap 于 2008-9-19 08:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 ]0 K4 Q& K; Q8 c5 e* M做阶梯剖时已有提示：
' K- ~5 J* j* ^* |, \ M0 q* ~, g5 F" ~8 h4 w9 G: E( r" M# W
984327( e4 ^7 f- h; _, q0 e
/ I5 U& W* B* a" @7 M7 n1 M9 Q
想“使用两条以上直线，先绘制结构线”，然后按住键盘Ctrl键不放点选做剖面的结构线，再点“阶梯剖”命令。
( |+ `- ?/ N9 m9 f6 J$ O& O% s7 p, F' l- l7 s' @" \
984328

但这样出来的剖面图是展开的，对于平板类零件阶梯剖还是不展开的多，又应该怎样做呢？

lizujun1975 · 发表于 2008-9-19 14:31:18

谢谢楼上的朋友，学习了。

wfldh · 发表于 2008-9-20 13:05:43

太不好用了

bugjs · 发表于 2008-9-20 13:18:41

楼上的不懂不要误人子弟，那个是旋转剖，不是阶梯剖，估计是没用过SW工程图，也没做过设计。
这些基本问题自给看看帮助就可以，有很详细的讲解。

ziliangmo · 发表于 2008-9-20 14:24:51

其实阶梯剖就用普通的剖视的那个工具，很多人不懂用，却在这里胡说八道，sw的工具是高度集成的，哪像autocad那样繁琐，首先你用草图工具（直线圆弧都可以）连续画好剖解位置转折线，然后全部选中（用ctrl）再点击工程图里剖视工具条，就ok了，注意生成的阶梯剖在转折处有实线断开，为了与国标吻合，应将该线隐藏掉。

peggyp · 发表于 2008-9-20 14:25:15

是啊，我觉得SW的各种剖视图都很好做啊，最后一部只需要去掉多余的粗线就可以了。
也可以调节剖面线的线距，不明白LZ是怎么回事。

zhangsj_001 · 发表于 2008-9-20 18:49:53

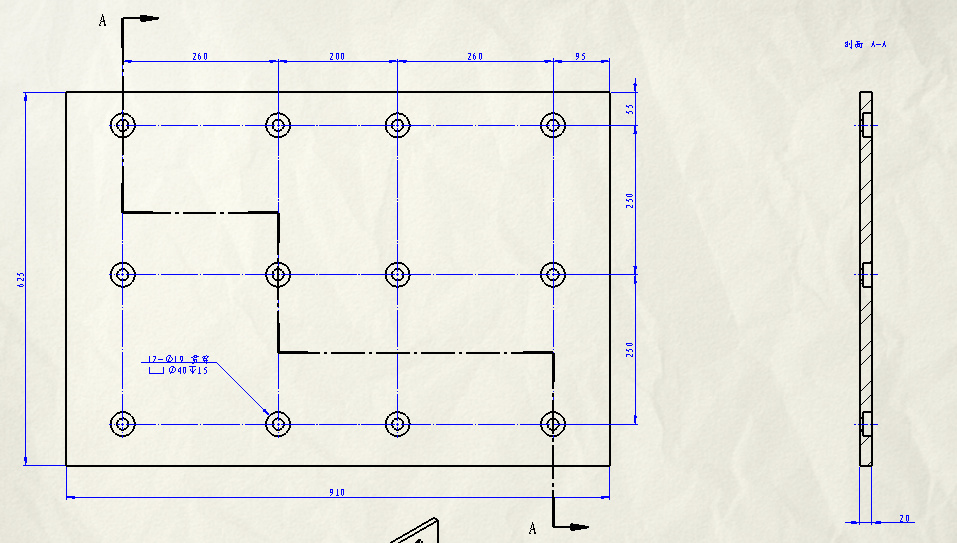

solidworks当然可以做阶梯剖，只要你在视图中画出想要的剖面线，可以转折，但必须连贯，然后选择制图工具栏中的剖面功能图标，既可以做出阶梯剖

licoolicoo · 发表于 2008-9-20 20:16:41

我的。你可以在随带的教程中找一下。很简单的两步。还有不会用有些朋友说就不要说不好这类的话。我也是一步步走来的。我现在都不太用autocad了。最多用来把多余的线删掉转给电子工程师。

guizhou365 · 发表于 2008-9-21 10:29:27

sw的阶梯剖可以先画好剖切线，再点剖切按钮，出来的就是阶梯剖

xubiyang188 · 发表于 2008-9-21 13:57:29

楼主最好先看看软件自带的帮助再提问。

[ 本帖最后由 xubiyang188 于 2008-9-21 14:01 编辑 ]

flyingtank · 发表于 2008-9-24 07:47:30

提示: 作者被禁止或删除内容自动屏蔽

harrychorten · 发表于 2008-11-30 12:50:33

十三楼的高手，兄弟谢谢你了，感谢

红尘故事 · 发表于 2008-11-30 13:04:41

阶梯剖要先画好阶梯线，然后选择剖视即可。

gongxingdong · 发表于 2008-11-30 16:08:47

先画好阶梯线，全选阶梯线再选拋示图标就可以了，

zhanglq88 · 发表于 2008-11-30 19:19:35

支持10#以后的帖子，我也是最近刚明白

rdqwz · 发表于 2012-5-9 15:41:47

先画折线，再全部选择，最后选择剖面视图。

licoolicoo · 发表于 2012-5-9 21:55:16

一直感觉很好用的。

liaozuqing · 发表于 2012-5-9 22:23:02

提示: 作者被禁止或删除内容自动屏蔽

wsm_30 · 发表于 2012-5-9 23:08:36

学习了，多谢楼主

baijunge · 发表于 2012-5-10 07:52:50

11楼正解
后面各位说的基本一致
哈，楼主应该明白了~~
