这样的翅片管怎么用cad画出来？

lsz008 · 发表于 2008-9-27 14:37:13

您需要登录才可以下载或查看，没有帐号？注册

x

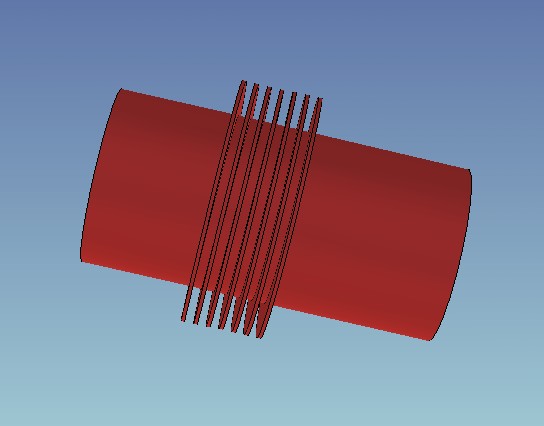

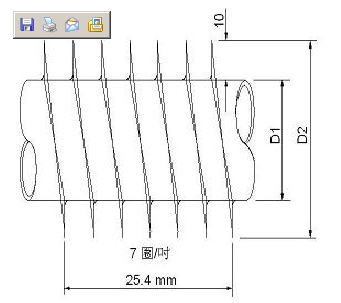

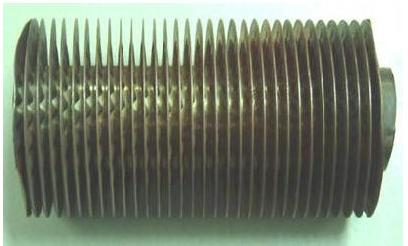

如图螺旋状的翅片管怎么用cad画出来？翅片节距、翅片高度、翅片厚度等具体参数可以自定，请给出步骤，给出程序最好，请高手不吝赐教，感激不尽！（此翅片管为普通光管外面用钢带绕制而成）

renande · 发表于 2008-9-27 16:13:52

说明一下螺旋实体的一般方法,你先用三维螺旋线(LISP程序在论坛里有)然后画出片的截面形状.使用路径拉伸就行. 别一种就是:你先画两个半圆,然后心半圆直径为旋转轴各向相反方法三维旋转一定角度如

2度)这就是螺旋升角,然后画出片的截面形状.使用路径拉伸一个节距,再使用阵列就行......

a_zong · 发表于 2008-9-28 10:48:25

提示: 作者被禁止或删除内容自动屏蔽

lsz008 · 发表于 2008-9-28 12:04:36

直线有厚度的啊

914438418 · 发表于 2008-9-28 12:13:42

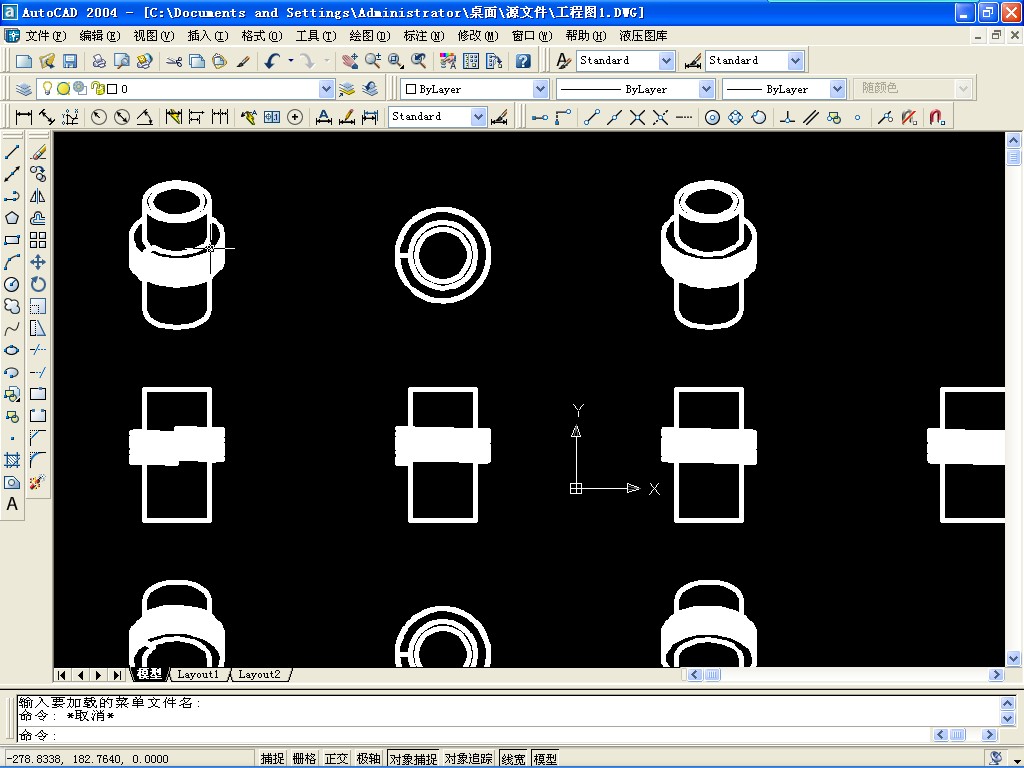

兄弟你用CAXA把实体画出来，在转化成CAD就可以了！CAD画出来不直观！建议啊！前几天我才搞了一个的！你看看这个行不行？

[ 本帖最后由 914438418 于 2008-9-28 13:22 编辑 ]

lsz008 · 发表于 2008-10-6 08:07:56

多谢啦，可惜我没有画caxa实体软件

moonguy · 发表于 2008-10-6 09:45:26

用AutoCAD2007以上的版本画这个东西，应该很容易的。

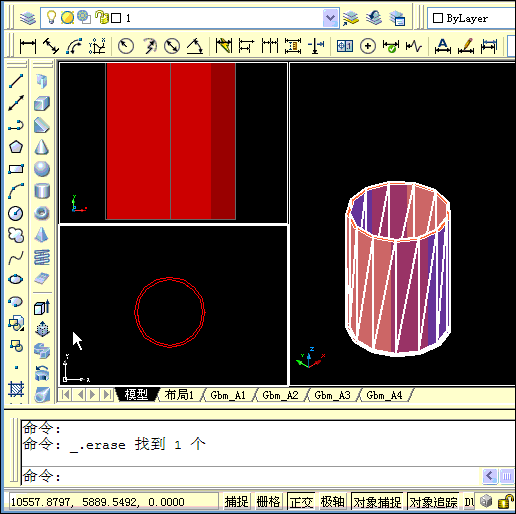

做出钢带截面，做出螺旋路径，扫掠成型。
下面有个动画步骤。
