求助分析金相组织

snpizwx · 发表于 2008-10-26 16:35:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

25Cr2MoVA钢，工作温度200度，调质处理。

foxin612 · 发表于 2008-10-29 21:57:23

能不能弄个彩色的呀，我们看到的能分清颜色！

zhongguolong · 发表于 2008-10-29 23:00:08

颜色差距太大不好区分,最好是彩色的

greener · 发表于 2008-10-29 23:16:33

做个彩色的图片再上传吧，这样的分析不够明朗！

snpizwx · 发表于 2008-10-30 19:30:44

这个要求也太高了点吧，彩色金相我从来没想过，金相那些前辈们都是用黑白的

cycle08 · 发表于 2008-10-31 00:04:45

组织基本上都出来了，就是有点不够清晰。

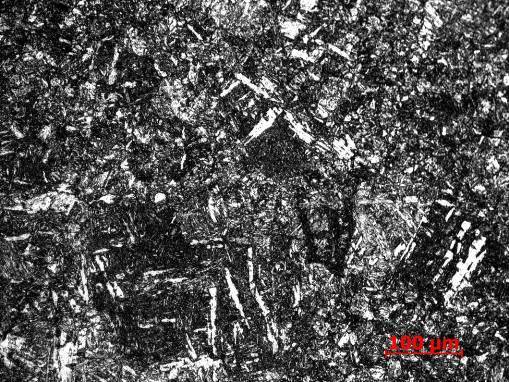

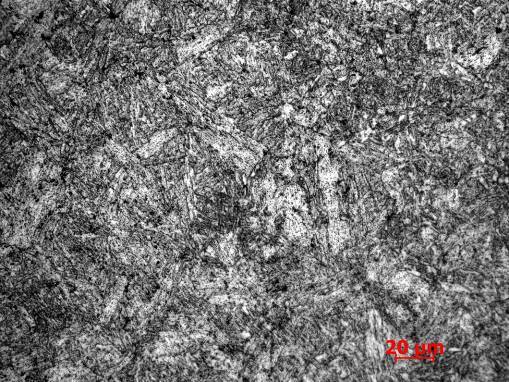

第一、二张基体似乎是索氏体，其中存在长条状（白色）碳化物。

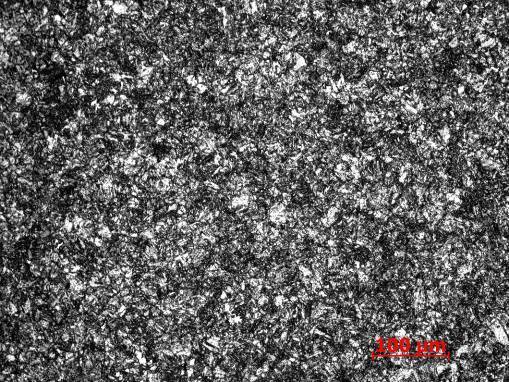

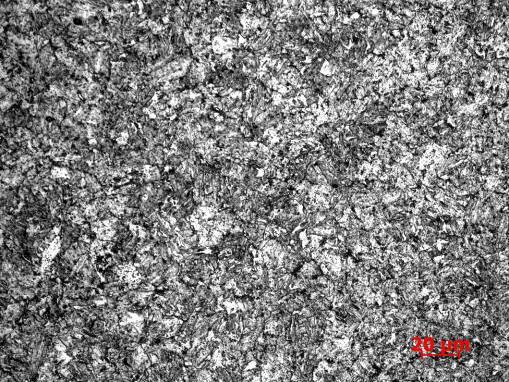

第三、四张基体像针条马氏体，存在少量小块状碳化物。
个人见解：此材料热处理工艺存在问题，组织局部不均匀。

LLLDK3 · 发表于 2008-10-31 09:48:36

呵呵，如果是采用硝酸酒精腐蚀，那么从照片上可以看出来两点：1、材料应改为棒材或者板材，因为边部为长条状组织，心部为等轴状组织。缺点是：心部组织变形不足。
2、主要组织为先析铁素体（白色条块）+回火索氏体。心部组织不均匀，可能存在冶金缺陷（夹杂等点缺陷，分辨率不足看不太清楚）。
估计这种组织的主要缺点是冲击韧性不足吧。

myzzbb · 发表于 2008-10-31 14:56:45

热处理组织局部不均匀

xzg412 · 发表于 2009-2-13 13:41:12

学徒的，处于新手阶段，正在学习

wujunke · 发表于 2009-2-15 23:59:56

你的显微镜很好，但个人感觉光线没有调整好。例如，边部200X时明显的白亮块，很象先共析铁素体，可到500X时看，又不象了。建议重新做一下。另外，此钢种为低合金钢，其正常组织为（保留马氏体位相的）索氏体。

shuanghuo · 发表于 2009-2-16 11:10:08

第一.二张是有马氏体位向的索氏体
第3张看不见
如果是区别铁素体和马氏体
可以用细针划一下

		自动登录	找回密码
密码			注册

通知

[求助] 求助分析金相组织

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

这个要求也太高了点吧，彩色金相我从来没想过，金相那些前辈们都是用黑白的

评分

评分

浏览过的版块
