自己做的工程图模板不能用！郁闷

satanpopo

大家看看我的步骤和方法哪里错了．
１．打开ＳＷ自带默认零件模板
２．修改了模板属性－－－自定义－－名称，编号，设计．
* p: ~, W- z. C; }6 \３．另存模板（格式是ＰＲＴＤＯＴ）到我自己建的测试资料夹
" [. `0 n# j& R  ^$ P' O- i４．打开ＳＷ自带默认工程图模板

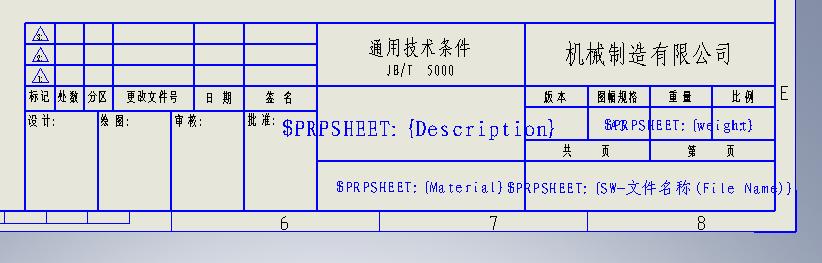

/ m7 E2 t. E: |0 x* {0 h) _５．画好图框后，插入了３个注释，分别为＄ＰＲＰＳＨＥＥＴ：＂名称＂和
: N; m$ P# [2 a( P2 H. _) Q＄ＰＲＰＳＨＥＥＴ：＂编号＂和＄ＰＲＰＳＨＥＥＴ：＂设计＂
  |2 [* H( M7 ^! h1 a- |６．另存到测试资料夹（格式为ＤＲＷＤＯＴ）
７可我用测试资料夹里的零件模板画图并生成工程图时，
& y) l8 o8 x5 R# n1 ]% X! |' r零件的属性并出现在工程图上！
/ `9 S+ Q% O1 h# x$ Y. o: C工程图上出现的还是我写的＄ＰＲＰＳＨＥＥＴ：＂名称＂和
# G: v$ e; \' ~& x+ m+ F; \＄ＰＲＰＳＨＥＥＴ：＂编号＂和＄ＰＲＰＳＨＥＥＴ：＂设计＂
晕呀

sunshuihan

论坛里有这方面的资料
5 e0 g- i3 I5 F8 d- P+ Q我照着视频上做的可以用的

xftqb

论坛有介绍，可以用！不过初学者要花点时间，我搞了一周才学会。重点如下：
1.  建立自宝义的工程图图框模板，设文件属性链接是在此模板下设置的，是*.slddrt 文件，如a3.slddrt。
黙认保存路径是 *:\SolidWorks\data
" @0 ^+ Q0 T' [. I: t) d$ N* }2.  建立工程图模板，是*.drwdot 文件。
  u! n1 Y) v6 `; i" A" T黙认保存路径是 *:\SolidWorks\data\templates
6 J" o' r3 ]0 ]! N3. 建立零件模型图模板，是*.prtdot 文件。要设好零件各属性名称，同工程图框设定的一致。

satanpopo

$prpsheet:"文字"
% a4 R3 L. x/ ^7 `+ ?' q) m0 G如果填入的是數字該怎么寫？

satanpopo

謝謝，搞定了，就是編輯過程有問題

北极风光

这个挺难的。

shubinf

这个慢慢就会了
