关于蜗卷弹簧的一种做法及曲线的扩展运用

phywaredpan · 发表于 2008-10-30 22:34:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

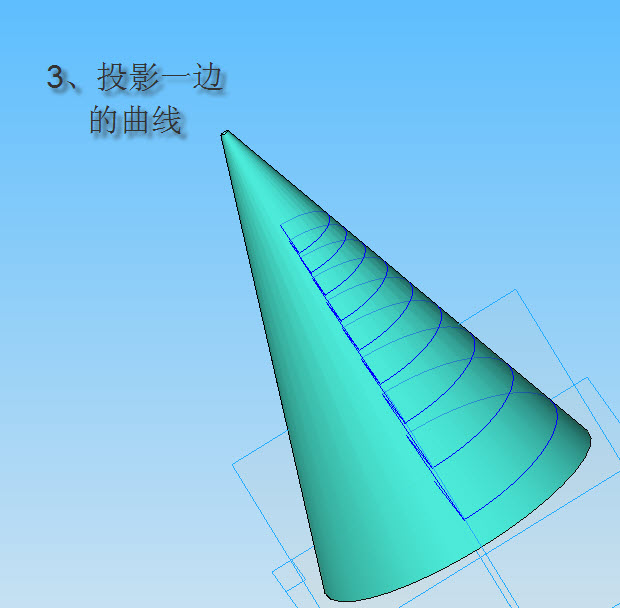

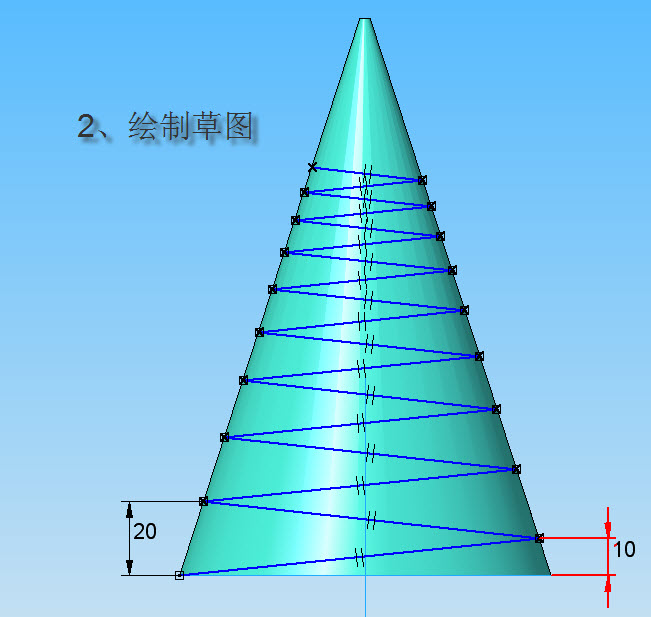

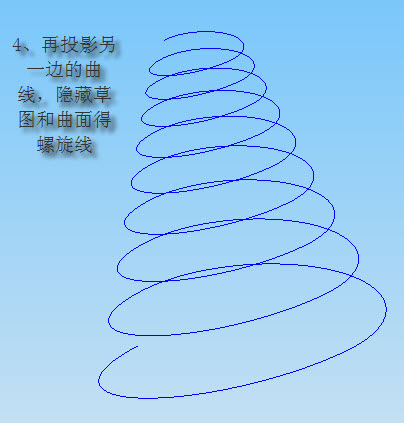

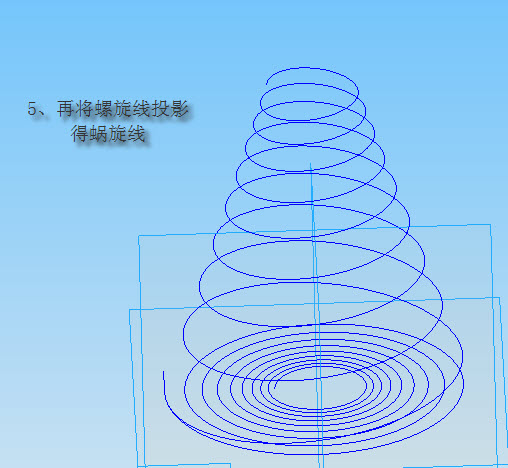

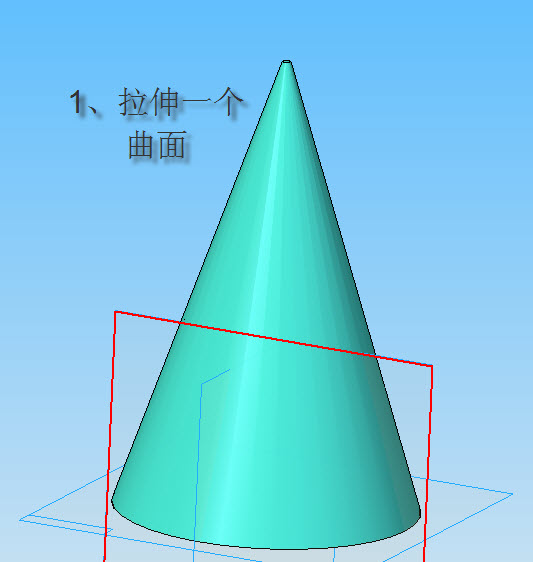

关于蜗卷弹簧很久以前就看人做个一种方法是先螺旋拉升再投影曲线，扫描，然后隐藏实体，这样的做法虽然实体隐藏了，但是终究还在，在物理属性检查就会有问题；另一种是把螺旋拉伸的曲线作为副本导入在扫描，我认为这样就很符合要求，不过螺旋拉伸控制不好就会出问题，经常会自交（个人看法），我自己提供一种方法希望大家给予指教。

phywaredpan · 发表于 2008-10-30 22:35:11

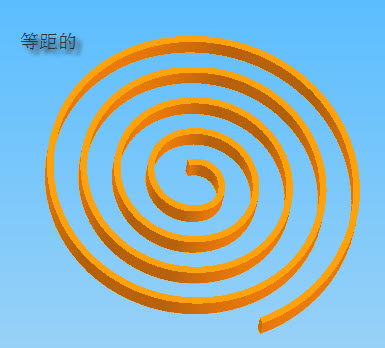

当然上面做的是渐开的蜗卷弹簧，控制草图的绘制就可以做出等距的了。

phywaredpan · 发表于 2008-10-30 22:37:30

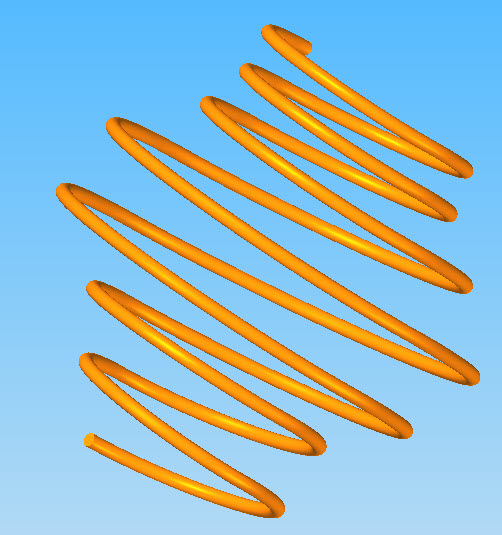

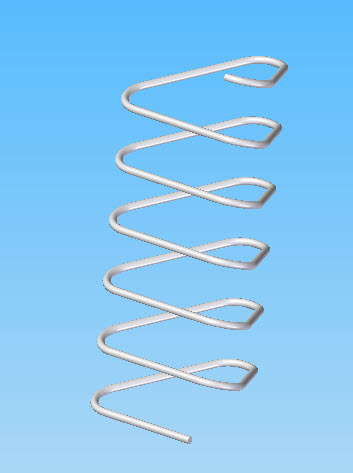

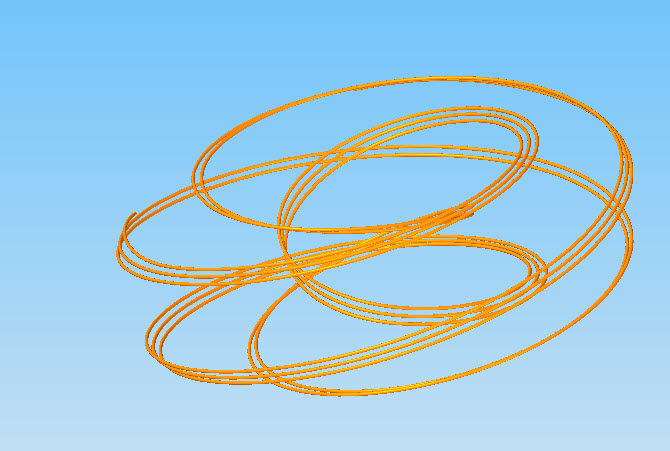

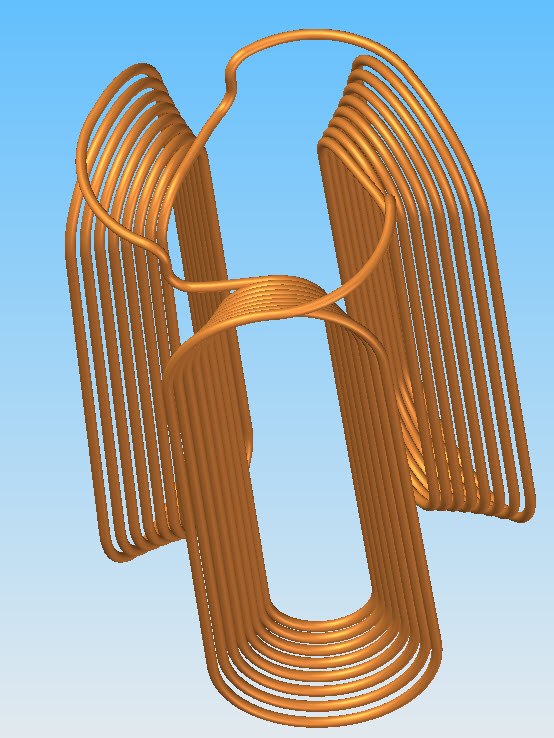

在方法的基础上可以做出许多曲线，从而做出各种弹簧之类的。

msyanzi · 发表于 2008-10-31 00:03:42

希望大家能够有所启发！

heyantian · 发表于 2008-10-31 12:51:18

辛苦，摘几个特殊的也做个过程！

yangcfjc · 发表于 2008-10-31 13:19:39

太厉害了啊楼主。能不能做个教程啥的。呵呵。

saaya · 发表于 2008-10-31 19:59:19

非常有用的方法，很有启发！

100ldy · 发表于 2008-11-12 20:06:28

非常有启发,希望楼主能发个教程!

lhlxhlh · 发表于 2008-11-12 20:20:23

提示: 作者被禁止或删除内容自动屏蔽

酷吧kiss咪 · 发表于 2009-5-10 12:49:26

学习咯

东来 · 发表于 2009-5-21 22:31:25

我只会用PRO/E画呢!可是画异形弹簧很麻烦,比如扣具类的

hai6813783 · 发表于 2009-5-28 09:29:29

学习学习。。。。。。。。。

yuriwin · 发表于 2009-6-1 15:34:56

看明白啦，非常棒，谢谢

侠之生 · 发表于 2009-7-27 14:52:08

12线圈那个咱觉得让我画还是有点悬，55，13没看出来是啥

大有茗堂 · 发表于 2009-8-11 13:54:55

还真的强大哦。没画出来过

kkads · 发表于 2011-11-15 15:37:12

很受启发,太谢谢了!!!!

hbl850705 · 发表于 2011-11-26 12:55:50

做的不错哦

498802820 · 发表于 2013-5-21 10:04:35

学习啦，谢谢

altar · 发表于 2013-5-23 16:26:24

用制表曲线试过。楼主的12.13.14给力的。

tianlifang88 · 发表于 2015-1-31 14:02:39

用弹簧做个水果篮就好了

周建朝 · 发表于 2015-3-24 09:49:51

挺牛的挺你

hhs927 · 发表于 2015-6-7 17:09:56

一层窗户纸就这样被捅破啦

gladiatorwzw · 发表于 2016-5-6 09:59:06

平常不会画这么复杂的东西，但是很受启发，谢谢楼主

cjhkw · 发表于 2018-5-23 18:56:39

顶上去!顶上去!
