[local]1[/local]....请前辈们帮忙按要求画下这个图...要详细点的/ b* b! J0 z/ N8 F
谢谢6 [( l2 {5 _, Y8 ]# u9 Q# L* d
这个是要求.../ s) }' }0 |5 c! W+ b
六、由给出的结构齿轮组件装配图（附图2）拆画零件1（轴套）的零件图。（12分）
* X2 J# S) s) l5 G# t7 O7 J/ }- T' y具体要求：6 |% C1 n6 h6 U' I( c% n4 r
1．绘图前先打开图形文件A6.dwg，该图已作了必要的设置，可直接在该装配图上进行编辑以形成零件图，也可以全部删除重新作图；8 [$ ~2 \! q# x1 ]/ ?+ ]# F
2．选取合适的视图；
- g5 c8 G; V5 L7 o% K; D' g( H, f3．标注尺寸。如装配图标注有某尺寸的公差代号，则零件图上该尺寸也要标注上相应的代号。不标注表面粗糙度符号和形位公差符号，也不填写技术要求。
~: M3 {5 _& F, i/ E |
-
-
A7.dwg
48.65 KB, 下载次数: 36

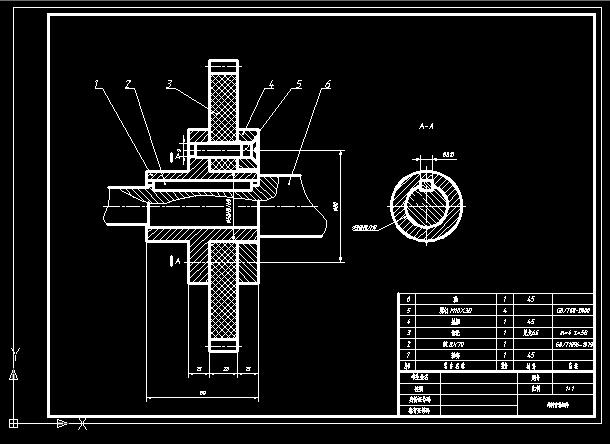

这个也是要求里面的
|
