在实体设计中如何画3D曲线

bygbyg70 · 发表于 2008-11-12 15:43:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

刚学caxa2007实体设计,画3d曲线感到很不得心应心,特别是直线和圆弦相连的情况,哪位有这方面的经验请帮忙教教我,在下不胜感恩涕零!

xiaojuan · 发表于 2008-11-12 19:57:51

可利用实体的边转成3D曲线

bygbyg70 · 发表于 2008-11-12 22:08:27

是用来画空调或冰箱里的铜管的空间角度圆弦连接比较复杂，用实体边很难满足要求！

bygbyg70 · 发表于 2008-11-14 21:58:57

怎么没有高手来帮我一下啊！真的很急啊！

sxlfr · 发表于 2008-11-14 23:01:50

原帖由 bygbyg70 于 2008-11-12 22:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: S2 h5 ?, d: x1 t6 p是用来画空调或冰箱里的铜管的空间角度圆弦连接比较复杂，用实体边很难满足要求！

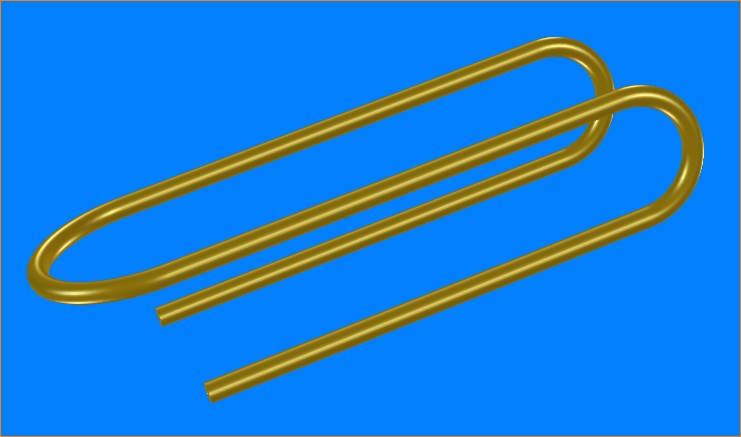

楼主，是要画这样的东西吗？

bygbyg70 · 发表于 2008-11-15 12:23:21

是的，你有视频教程吗？或者操作方法也行，先谢谢你了！

pjtl · 发表于 2008-11-15 19:58:28

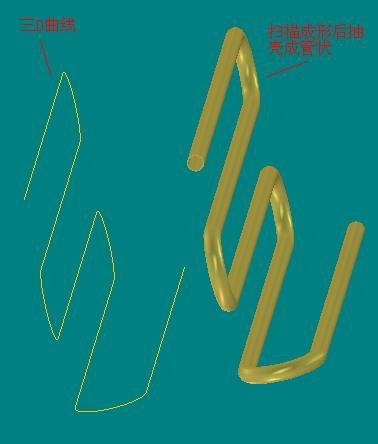

在图素中拖出一个“键”来，按设计要求编辑“键”的尺寸，鼠标移到“键”的棱线上单击右键，在出现的菜单中选择“3D曲线”，即可获得“3D曲线”。

然后再“扫描”这条曲线编辑半径即可获得实体，在实体端面进行抽壳就可以获得空心管路。

注意：必须将多条“3D曲线”拟合成一条，再用扫描成形。

[ 本帖最后由 pjtl 于 2008-11-15 19:59 编辑 ]

bygbyg70 · 发表于 2008-11-15 20:29:35

谢谢！已学会了一些，但感到一些复杂的三维曲线画起来还不得心应手，不知如何用什么工具！

sxlfr · 发表于 2008-11-15 20:58:12

我只会做简单的3D曲线，现学现卖。7楼说的“多条“3D曲线”拟合成一条”还不会，还请7楼指教一下多条“3D曲线”拟合成的做法。

pjtl · 发表于 2008-11-15 22:19:00

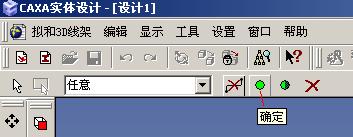

就是这个按钮，点击后依次选择要拟合的3D曲线，再点击那个绿色的圆点（确定）就可以了。

[ 本帖最后由 pjtl 于 2008-11-15 22:27 编辑 ]

pjtl · 发表于 2008-11-15 22:31:09

原帖由 bygbyg70 于 2008-11-15 20:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 M5 y) v6 i2 W$ X* c6 d5 [
谢谢！已学会了一些，但感到一些复杂的三维曲线画起来还不得心应手，不知如何用什么工具！

要多练习，熟能生巧。还是多利用实体的棱线较好。

bygbyg70 · 发表于 2008-11-17 13:21:09

这样拟合后如两条3D曲线有角度的话中间多了一个圆弧连接,这个圆弧的半径有办法修改吗?或有什么方法使其不产生圆弧拟合,就象CAD中合并多义线没有变化只是合并起来没有变化!

pjtl · 发表于 2008-11-17 19:32:47

原帖由 bygbyg70 于 2008-11-17 13:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 u7 j2 U4 i e( a! w这样拟合后如两条3D曲线有角度的话中间多了一个圆弧连接,这个圆弧的半径有办法修改吗?或有什么方法使其不产生圆弧拟合,就象CAD中合并多义线没有变化只是合并起来没有变化!

1、修改圆弧半径可以编辑其坐标点
2、不想拟合成圆弧的两条直线可以不拟合

dhxlxz · 发表于 2008-11-18 08:28:32

呵呵，看看就学到很多技巧，谢谢！会继续关注你们的帖子，我也练习一下，好贴！

bygbyg70 · 发表于 2008-11-19 20:59:07


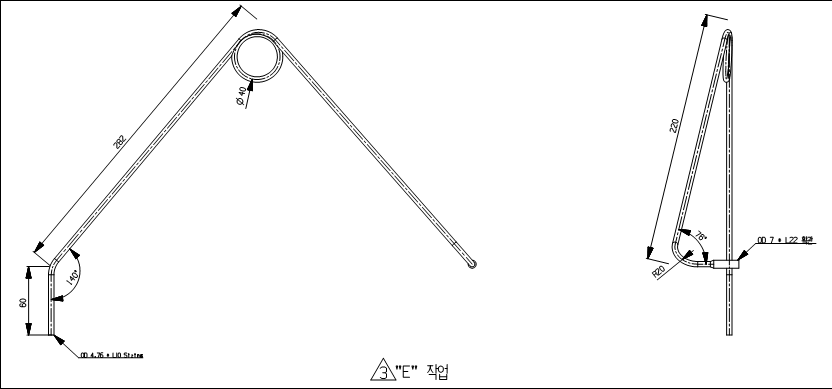

[ 本帖最后由 bygbyg70 于 2008-11-19 21:01 编辑 ]

zjqgjxrcf · 发表于 2011-10-25 10:28:14

复杂的三维曲线可以用三维球定位点来画
