如何设定自定义图框的参数

louis6530

在OSD调入自定义图框后，出零件图时，总是得修改相关的参数，没有关联性
& n) z4 r8 D6 q. }, Y# i比如说：1.零件比例关系，这个数字是不固定的。（目前已解决，采用文字的Reference这个命令）
+ U! o  P1 A* H+ B              2.零件名称，这些值不能随着Molding里面的设定的相应零件名称而发生变化。（名称格式：xxx-xxx-xxx）
这个用Reference有提示part name ，可惜使用后却是“？？？”
2 P% I; k$ j$ N: Y- i- k2 e高手们！怎么解决？谢谢，给一个成就“懒人”的方法哦。

kting

同样是用reference的方法设定function name，后保存为frame，后面在出drawing的时候选用自定义的frame就可以啦.........

louis6530

谢谢 Kting ！

3 U8 [1 i: X' ^- g# }' a# ?不过我似乎想了解的是：
比如先在modeling里面建立一个ASSY组件，组件下面有若干个part，而每个part的名称又不一样！
诸如这样的编码格式100-100-001，100-100-002……

想要达到的目的：到Anntation里面去出图，当我点选一个Part，我的图框上需要有对应的名称更新。
, s2 e- Q6 h* v4 S! M) T7 r

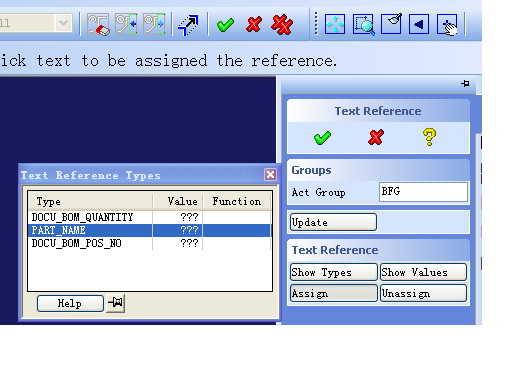

截屏如下：我找到part name function的，但是显示的为何是"???",格式不可修改么？

kting

Act Group-->BFG是针对修改BOM资讯的，所以你直接套用是不起作用的，也就你看到 “？？”了 。
* z+ u/ P8 E8 j3 y
6 z! @( _) N3 j! g$ v! X4 ^你想修改的话另外的act group的两个选项才对frame和sheet起作用，一般用sheet_gobal就可以显示零件的名字。
* `* y1 K& ?7 ^2 F/ t3 ?3 ]
# ~" [: Q7 A/ M5 G: @5 x% Y你仔细看一下修改frame和bom的资料就知道的拉

louis6530

Kting 说的对
Act Group-->BFG是针对修改BOM资讯的
! u3 a* r6 E- F; \! h: x! U/ ^
/ h' S9 ^( B& e/ W) a- }7 O" f但是sheet_gobal里面显示的只有Sheets、Drawing NO
& L  B5 @- w: d9 U$ m4 a( _ Sheets的格式只能是：1、2、3、4、5……（我需要的是这样的编码格式100-100-001)
5 y; c$ _& s! c8 VDrawing NO 是将整个图纸档，都变成一样的名称。也就是说第一个零件是什么名称，剩下所有Sheet上名称都会变得一样（Drawing 包含Sheet）
% ]* o) l1 N" F# ?) t; \
% G! P5 u$ h9 ~( p. V“你仔细看一下修改frame和bom的资料就知道的拉”这个资料05版的教材都不曾有吧，我刚有翻阅过哦！
英文的帮助看到太吃力，呵呵！

8 J9 A0 G: e) A/ O6 i; r9 Q* r, E. w请问有没有办法解决哦！

kting

Sheets的格式只能是：1、2、3、4、5……（我需要的是这样的编码格式100-100-001)
% v) Y# J3 W; I/ MDrawing NO 是将整个图纸档，都变成一样的名称。也就是说第一个零件是什么名称，剩下所有Sheet上名称都会变得一样（Drawing 包含Sheet）

---》试了下，不行.......看一下其他高手有没办法啦！~

6 C+ C# A. P7 b( R% ^* a; A0 P& }" Y“你仔细看一下修改frame和bom的资料就知道的拉”这个资料05版的教材都不曾有吧，我刚有翻阅过哦！
" _: Z9 e. H8 e英文的帮助看到太吃力，呵呵！
2 p. ^9 {; j- M# E7 {
: E: `+ @! F8 Z) w- b! u---》你找一下2002的教材吧，里面有

louis6530

没有答案！看来这个比较麻烦!
