如何画这个图？？？急急！！！新手

zhangwei9185

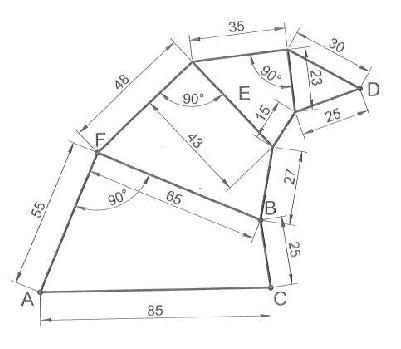

这个图怎么画啊？？用PROE很画，但是CAD就不知道怎么画？？能不能制作成GIF的视频给我看看？？？谢谢！！

wang2003

楼主你分析过图形吗？很简单的啊！
先用已知尺寸画出图右上的三角形，再用已知角度、长度依次画出其余部分。
! R$ ]: ~# B: f5 O) Z/ i. E
8 j6 K( {% k0 V* m[ 本帖最后由 wang2003 于 2008-11-19 19:24 编辑 ]

dingyl111

从D点开始画，用圆相交找点，就可以作图。

绝对

先画AC边,以A为基点任意角度画AF和FB,保证两线垂直,再以A为圆心,AF,AB为半径做两圆,以C为圆心,CB为半径画圆与AB圆交点为B点.从B点做AF圆的切线就是BF=65.再连FA就好了,其他类似.我做的可能比较麻烦.

[ 本帖最后由 绝对 于 2008-11-19 20:18 编辑 ]

zrf1972

从三角形开始画。最后再将图形旋转使长85直线水平

frontosa

请参考
http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

jianlicui

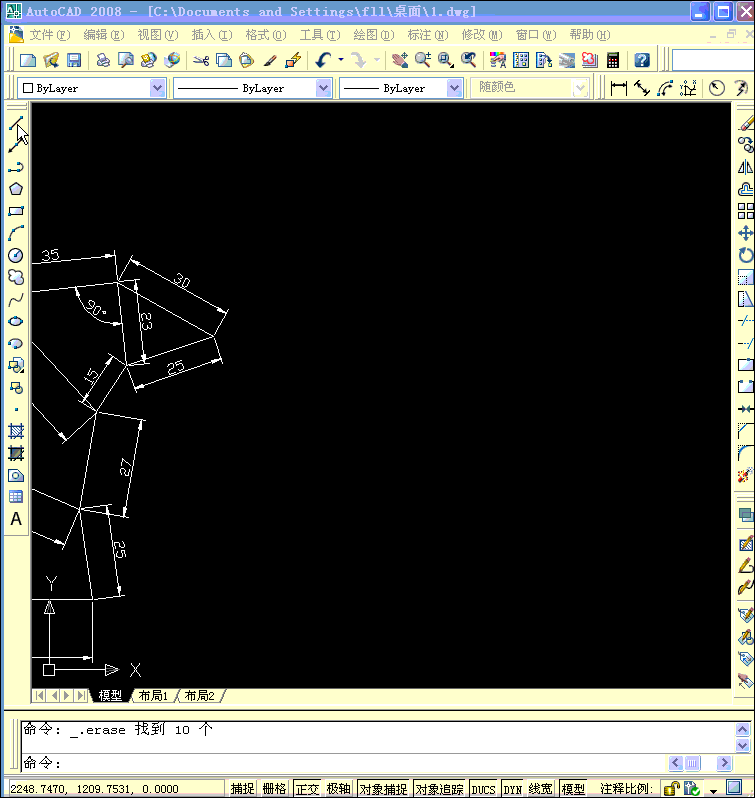

看看是不是这样？用CAXA做的，里面的命令用法跟CAD一模一样。主要就是用旋转-参考角度
% P6 j0 G7 r: U) `! Yhttp://www.3dportal.cn/discuz/attachments/month_0811/20081115_57c01c27ef0454cd321eiyg3nV4CfXG0.gif
) T0 X9 ?4 o  J" h
) M# ^9 |, O' x# M) P. L, W1 ^; A[ 本帖最后由 jianlicui 于 2008-11-20 12:33 编辑 ]

找死的兔子

我做了一个，你看一下

pcyong

应该是这样吧
