[求助] 装配时怎么约束两个铰的距离

[复制链接]
发表于 2008-11-23 11:15:55 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
两个固定铰,有x,y方向的距离限制。应该怎么约束?* o$ A2 D8 w; p* E+ U7 O; m. r
谢谢
发表于 2008-11-23 15:22:46 | 显示全部楼层 来自: 中国陕西宝鸡
距离可以,平行也可以。
% x7 T$ H1 c, ~) c" d2 o1 O0 I比如简单的四杆机构,下面的杆固定,就类似两个固定铰接。
: d, U9 i' m1 k2 Q7 S) m用距离配合定义两个铰接旋转轴,用平行配合定义两个旋转的杆。
4 Q1 J3 \8 U# }这里给个小技巧:" R6 e( h1 [& p5 p
   如果在定义距离的时候,找不到合适的面,可以考虑用参考面,参考面可以是系统自定义的,也可以是用户自己定义的,用起来很方便。
 楼主| 发表于 2008-11-24 09:31:37 | 显示全部楼层 来自: 中国浙江杭州

回复 2# 寂静天花板 的帖子

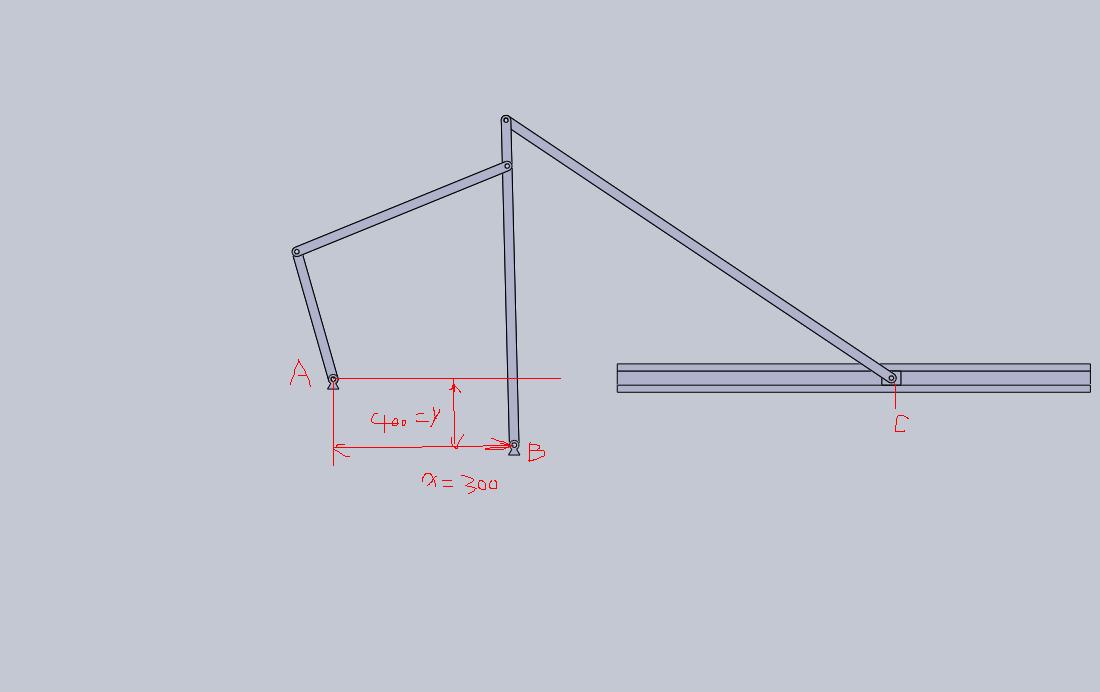

比如下图。A,B,导轨固定,要求A和B的距离要求如图。且A和导轨导路平行,应该如何做到了
 楼主| 发表于 2008-11-24 09:34:10 | 显示全部楼层 来自: 中国浙江杭州

回复 3# zz435 的帖子

我初学,多多指导啊~上面的图是个例子。
发表于 2008-11-24 10:23:01 | 显示全部楼层 来自: 中国上海
这个可以用临时基准轴来约束
 楼主| 发表于 2008-11-24 13:36:42 | 显示全部楼层 来自: 中国浙江杭州
嗯 谢谢大家~
发表于 2008-11-26 20:13:25 | 显示全部楼层 来自: 中国云南玉溪
一般用尺寸(距离)约束就行啦
发表于 2008-11-29 00:02:28 | 显示全部楼层 来自: 中国广东深圳
建个草图  在两个铰点的位置上画圆
# d+ [) `2 \- W# H6 b* u以此草图为参照进行装配就好了
* O# M2 s; C3 t3 {5 W这样做只要改下草图  相关装配会相应改动  }, T) M, N5 _2 Y& b) t( t/ V
很方便实时调整修改
发表于 2008-11-29 11:02:50 | 显示全部楼层 来自: 中国北京
装配时没有明显的可选项目,可多借助临时轴、基准面或建立参考面,
' _$ C1 d" u: g一个装配体的部件最好都参考固定不见的基准面
