请问如何将这种工程图展开

mashi005

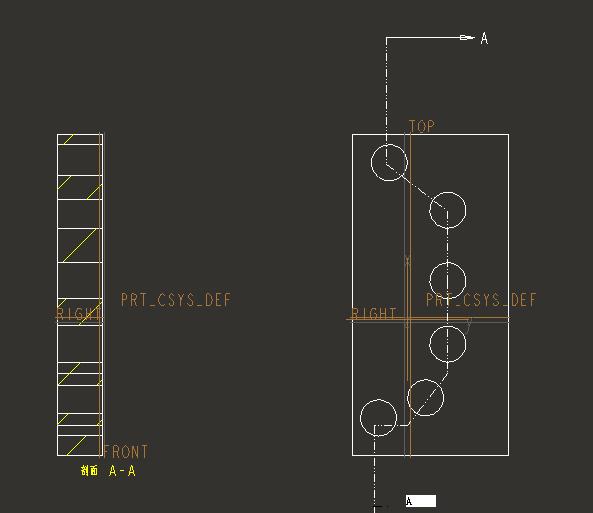

也就是不要形成左边那样的图,而是沿着AA剖面线展开,展开后能看到每个孔的中心距离.

全面展开只能选一个轴做为参考,能展开一对圆的中心距离,可是两对以上的圆,就看不到了.怎么办呢?
- q0 X8 R8 j) g6 G, d- c
) X% ^* U/ w& G/ z谢谢帮忙.

[ 本帖最后由 mashi005 于 2008-11-24 23:00 编辑 ]

xinyazhu

创建绘图或打开现有的绘图。
, C1 ]5 F+ n8 t双击绘图视图。或者，选取视图，右键单击并单击“属性”(Properties)，或单击“编辑”(Edit)>“属性”(Properties)。“绘图视图”(Drawing View) 对话框打开。
" ~( o5 A2 n" V( U( _6 O  Y9 r在“类别”(Categories) 下，单击“剖面”(Sections)。
在“剖面选项”(Section options) 下，单击“2D 剖面”(2D Cross Section)。
5 A/ `2 ^, ^. v1 |/ S单击 http://file:///D:/proeWildfire%204.0/html/chinese_cn/proe/detail/image/view_sect_add.gif，添加 2D 横截面。
在“名称”(Name) 列表中选取一个现有 2D 横截面。或者，单击“名称”(Name) 列表中的“新建”(Create New)，创建一个新的 2D 横截面。
3 c# J6 T8 U6 h7 l在“剖切区域”(Sectioned Area) 列表中选取“全部 (展开)”(Full(Unfold)) 或“全部 (对齐)”(Full(Aligned))。
# b- S4 g; j  H/ t" e单击“应用”(Apply)。
0 S5 ^( s: i& P) e在“类别”(Categories) 列表中单击“可见区域”(Visible Area)，然后在“视图可见性”(View Visibility) 列表中选取下列选项之一。
全视图 (Full View) - 设置全视图可见性。
半视图 (Half View) - 设置半视图可见性。必须在选定的一般绘图视图上选取一个参照平面，以指定半视图参照平面。对于“模型边可见性”(Model Edge Visibility) 选项被设置为“全部”(Total) 的剖面，在图形窗口中选取剖面视图内的参照平面。
2 x. M1 X# ]. [- W局部视图 (Partial View) - 设置局部视图可见性。必须单击几何收集器中的参照点，并在选定的一般绘图视图上选取参照点。单击“样条”边界收集器并定义局部视图的边界。
• 破断视图 (Broken View) - 设置破断视图可见性。必须单击 http://file:///D:/proeWildfire%204.0/html/chinese_cn/proe/detail/image/view_sect_add.gif 以添加破断。单击“第一破断线”(1st Break Line) 收集器，然后创建一条破断线。或者，单击“第二破断线”(2nd Break Line) 收集器，然后创建一条破断线。
  : K: `6 G/ m% A3 Y+ A6 \, T7 f1 _

注意：请确保两条破断线均为水平或垂直。

• 单击“确定”(OK)。


当创建具有破断视图可见性的展开剖面时，请注意下列限制条件：
6 }" u7 D/ p# J: y+ W& q4 R

剖面的展开方向必须平行于视图边界或视图框架的侧边之一。
" r/ q3 U& h; M( A9 \8 R平行于展开方向的破断的破断线必须通过所有剖面。
• 垂直于展开方向的破断的破断线只能通过一个剖面。
  ' P. ~+ ~  _/ k

mashi005

谢谢指点，我轼下行不行。

3dportall

原帖由 xinyazhu 于 2008-11-25 09:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 E% X8 V$ F7 h* C创建绘图或打开现有的绘图。
3 [8 I5 B+ c  e双击绘图视图。或者，选取视图，右键单击并单击“属性”(Properties)，或单击“编辑”(Edit)>“属性”(Properties)。“绘图视图”(Drawing View) 对话框打开。
在“类别”(Categories) ...

+ I' U) K6 w/ O4 _3 w
: I: k! x/ H7 a6 a# @没有解决根本问题吧？楼主能看懂？

全部对齐和全部展开最好再说明一下！
