画元宝的过程

newdhj

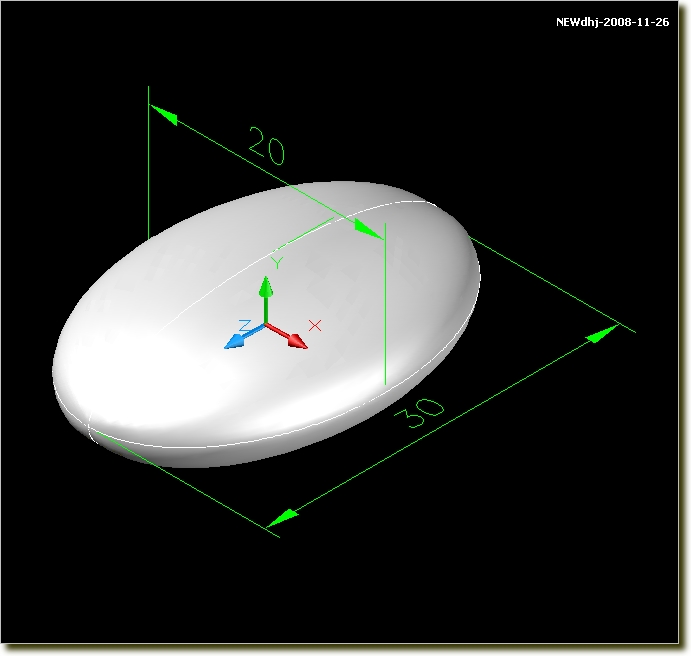

先发个刚渲染的元宝图。
恭喜大家发财！

newdhj

此画法是用ACAD07以上版本

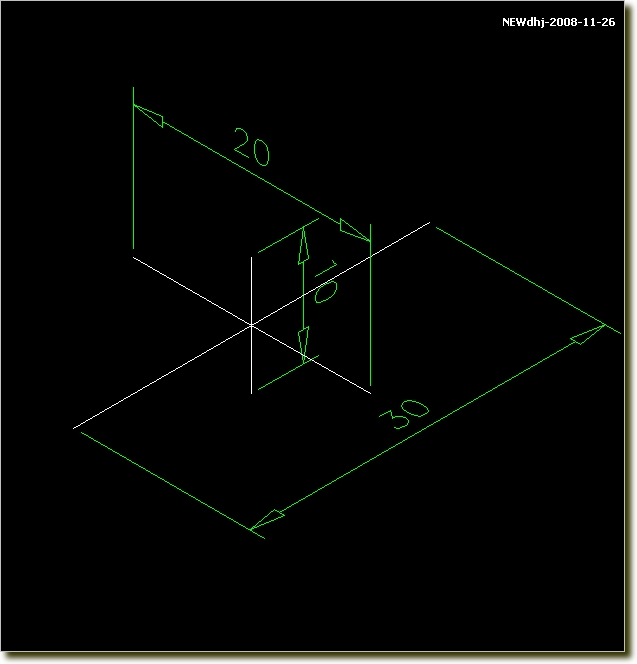

! Q/ r9 }1 D+ [% B1 l首先做个椭圆体
1 n8 x" U: R& E& ^3 W  ^1、X、Y、Z分别做30、20、10中心相交的直线

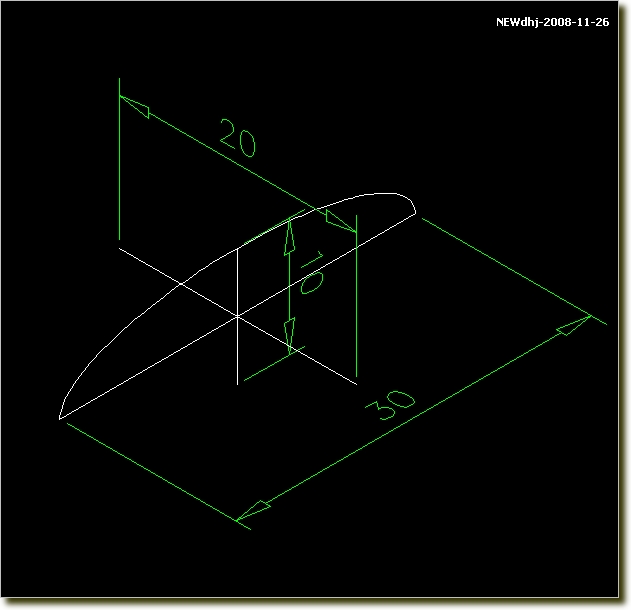

' g2 Y+ h2 X8 J" F$ k2、如图做一30x10的椭圆



3、剪切半个

" @5 Z; }  ]  L. l$ o  t  c- W; n) |
' D# W4 x1 T& A7 W

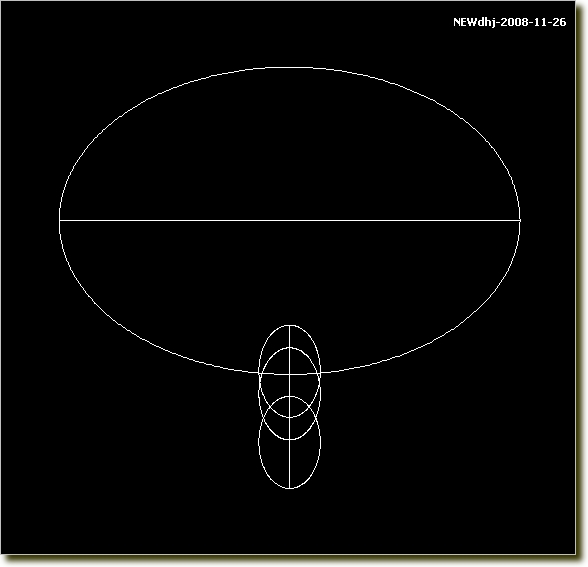

2 Z5 h+ ]6 x" f2 W7 x4、再镜像半个。调整UCS后，相同方法做30x20两半椭圆弧

$ p4 t& w" }" T1 |7 Q
4 a0 |. V8 u, ?8 }$ Q$ H1 O

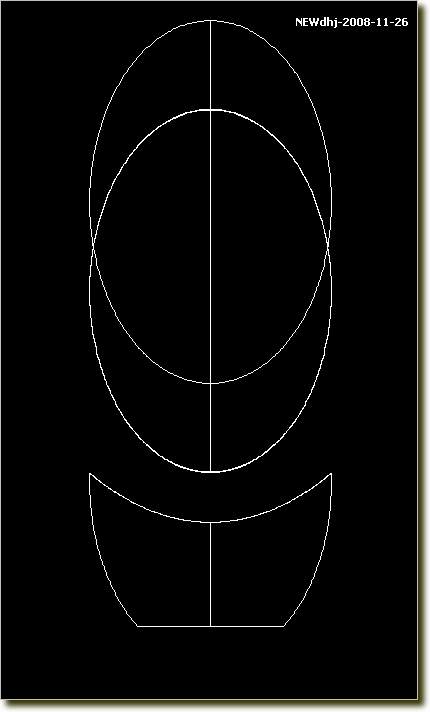

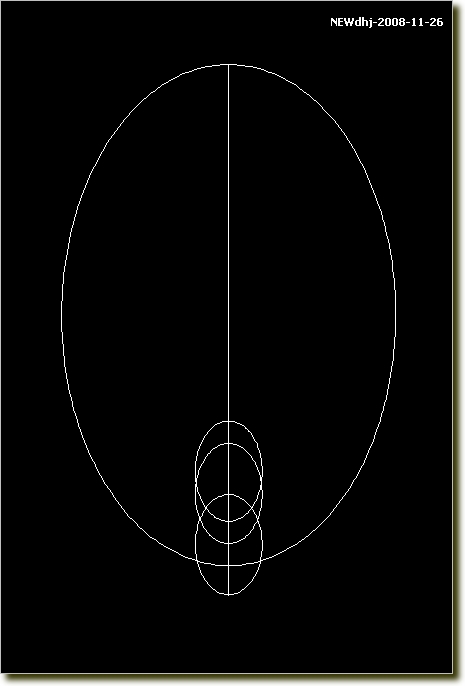

5、再次调整UCS中间做20x10椭圆,然后两头各画一个点
* @: d. d9 h+ p2 z( S* Y
% M' v9 r- c2 m7 X6 h  o7 g
' P* k" B; n5 }/ V1 e- D

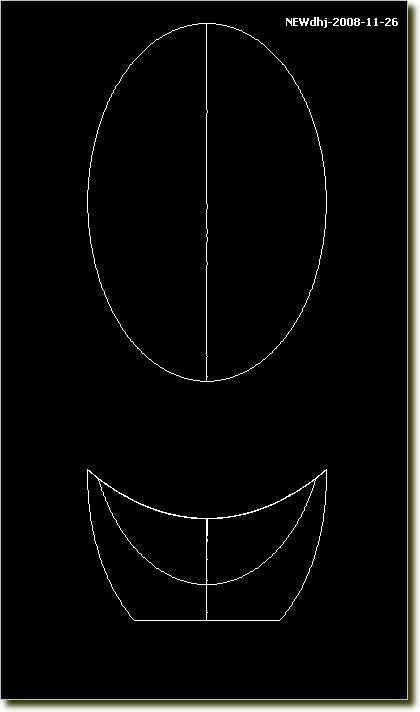

& Z2 h8 S0 g4 E' N; _# ^* R6、导向放样成椭圆实体
. ^6 X  ^2 u6 R0 U  U9 o

newdhj

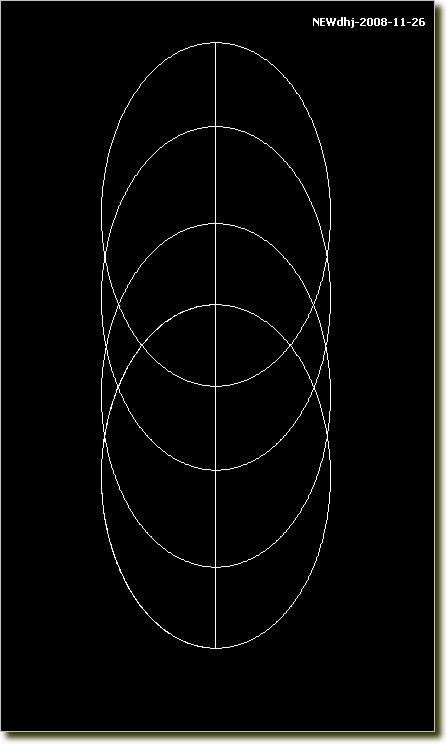

7、将椭圆实体再复制三个做辅助椭圆实体
5 s% {5 Y. v% O0 a# p3 m% f7 N

9 }7 g8 \6 t- c; b+ u) q/ d
, u5 H. p( W0 I& M! U2 k4 m1 W! B8、把其中一个辅助椭圆实体放大5倍
0 @% g8 \! U6 d; \2 h9 _


1 l' M& X9 r' N2 A9、以中心水平旋转90°
. G2 d  u! O4 o; y
" Z' ]& g4 @3 H! X, _
, a& y' I" a/ d- j. a) J& p
2 f9 [* d- s# ]) X, f7 ]2 t( T) {10、以中心垂直旋转90°
) D  n* M* q) {# `" k
8 v- |) Y: T( ~# i
( p  e$ m6 P$ W2 R4 l& a/ j! k  z: z; }

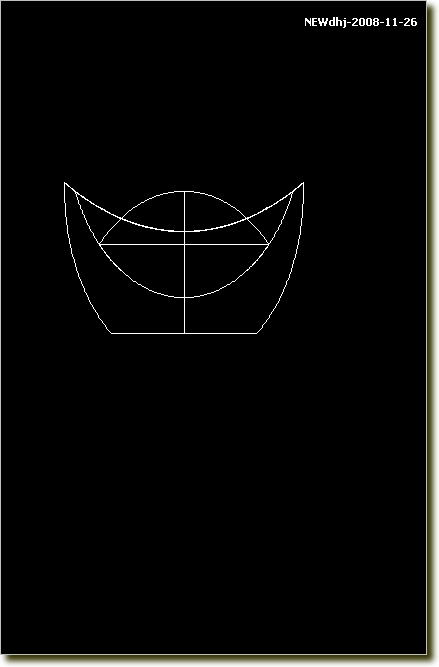

9 D$ [$ t* a9 T5 G1 @/ M! Q11、移动位置与主椭圆实体差集
7 V6 b( B8 |2 ?' G  Q8 Y: d, [

; P! R1 g3 s6 a' d  \9 d

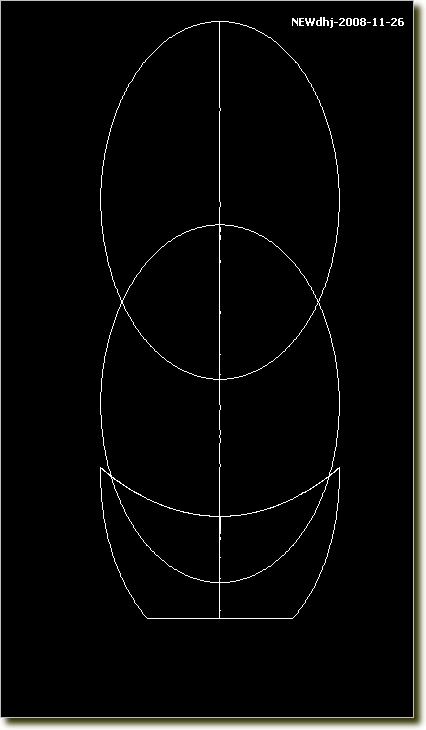

12、水平剖切主椭圆实体做个平底

newdhj

13、再一个辅助椭圆实体移动位置

! U6 y/ Y! x  T- m
" U, Q* z# c& _0 W
  N7 l$ K5 N- I  W14、差集
4 m3 l" g3 t* m/ |/ `* w


5 ]6 ~" @4 r" \1 X" u% ?$ _15、最后一个辅助椭圆实体移动位置

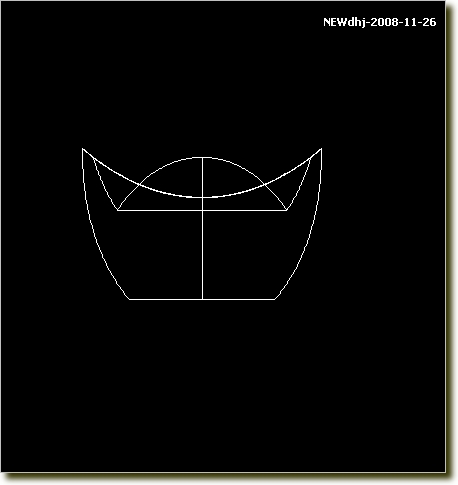

16、主体原地复制一个与辅助椭圆实体差集
9 v! O5 B' E* p) U4 y: q


! ]: Z, x3 ^; m' S! B' n17、两个实体并集



18、倒圆角，完成。
