请SolidWorks高手指点：图示的接线端子模型如何建立

wjxwin2006 · 发表于 2008-11-29 14:20:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

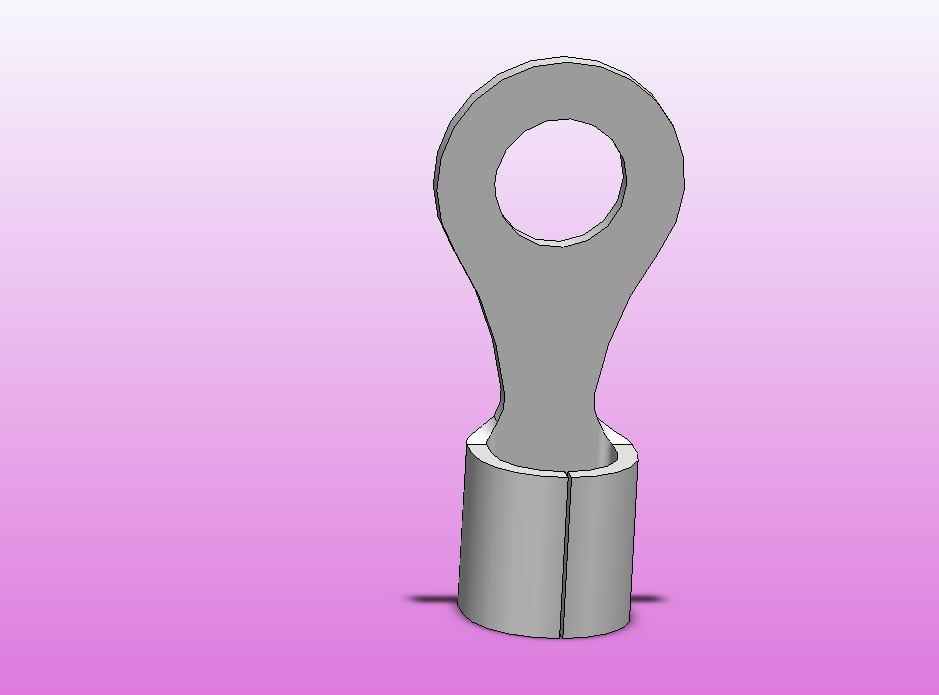

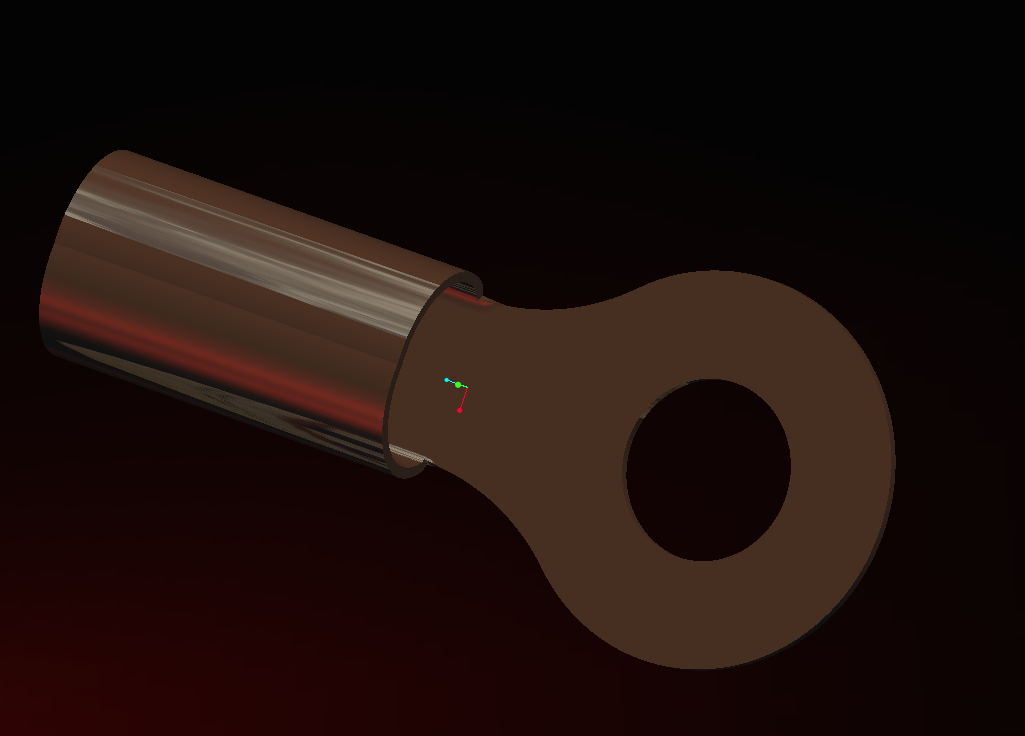

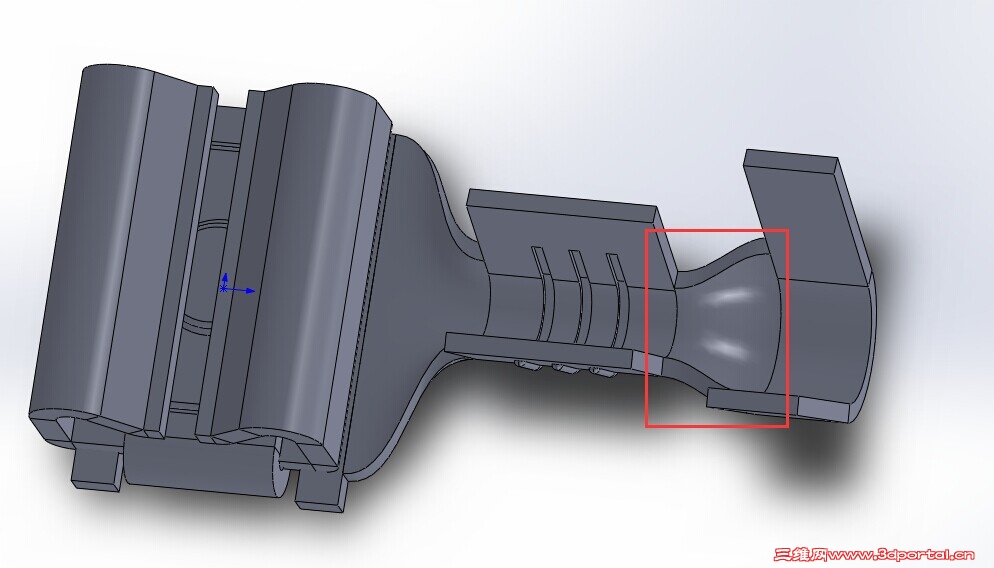

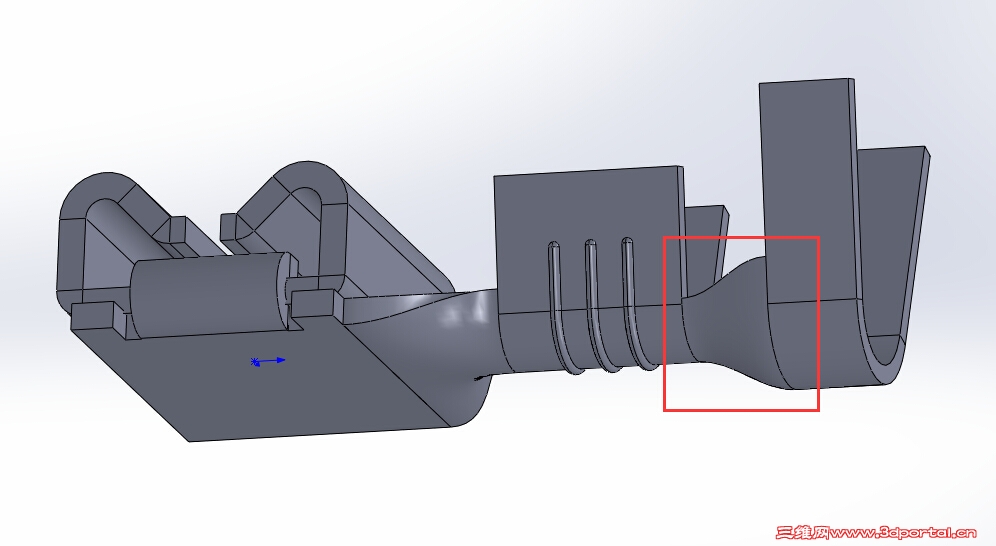

请SolidWorks高手指点：图示的接线端子模型如何建立，是否可用钣金插件做出来？本模型的难度就在于空心柱体和长方体之间的圆滑过渡段。这个模型在Pro/E内用钣金会比较容易。如果不是用SW2007以下的版本，请叙述过渡段的做法，期待，谢谢。

wjxwin2006 · 发表于 2008-11-29 16:31:03

按样式建模其实探讨的是方法，如果不按样式做也就失去了意义，一是方法不对，二是有可能这种样式根本就不能严格做出来。2#的模型没有达到目的。仍然感谢。

wjxwin2006 · 发表于 2008-11-29 18:39:17

我想4#是误会或者没有理解我的意思。单就接线端子来说，属于大批量生产的东西，生产时应该是用冲压的方式下料，然后将压线端卷成圆柱状，说白了，它就是个钣金活。在装配图上它也就是个代号，形状像不像确实是没有关系。但在这里，我想请教的是这个东西的三维建模技术，因为我用SW钣金插件做不出图片所示的样子来，主要就是长方体与空心柱体的过渡段不能舒服地做出来，想请教的也就是这一点。

关西无极刀 · 发表于 2008-11-29 20:13:30

做不出来
只好加了个止裂槽

wjxwin2006 · 发表于 2008-11-29 20:29:50

是啊，这个东西看起来很简单，但真正要按样建模还真不容易，我一直没琢磨出来，在Pro/E里的钣金功能就很容易实现，因为有卷曲命令，但SW里面没找到这样的命令。继续期待。

wjxwin2006 · 发表于 2008-12-1 00:20:28

不是的，如果压线端有一部分是平面的话，那就太容易了，怎么还好意思拿出来请教？压线端完全是圆筒，这是必须的。

maichengyou · 发表于 2008-12-1 11:48:12

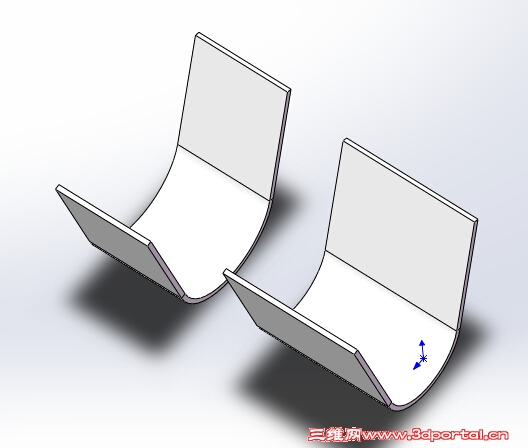

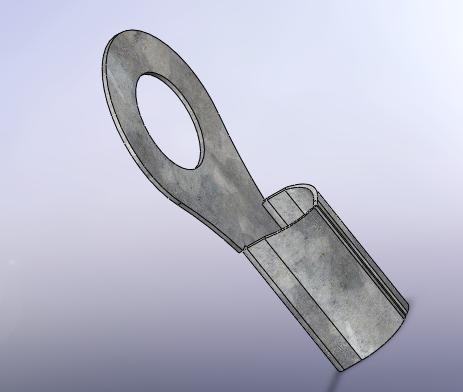

是这样子吗

wjxwin2006 · 发表于 2008-12-1 15:01:05

压线端只有过渡段是非完全圆筒状，其余部分是完全圆筒状。其实这个对象的真实形状不是最重要的，而用SW钣金插件做出长方体与空心圆柱体的过渡段才是真实目的。我图片上的东西只不过是个样子而已。

关西无极刀 · 发表于 2008-12-1 22:53:58

原帖由 寂静天花板 于 2008-12-1 21:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif

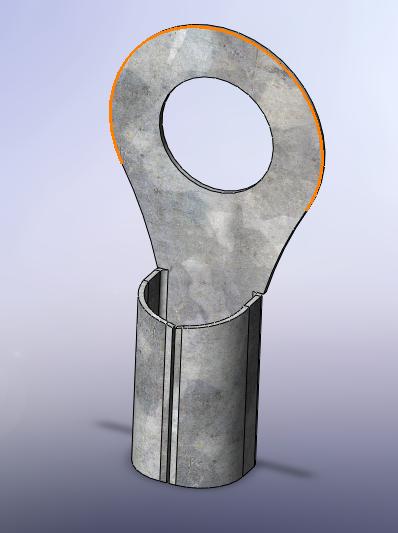

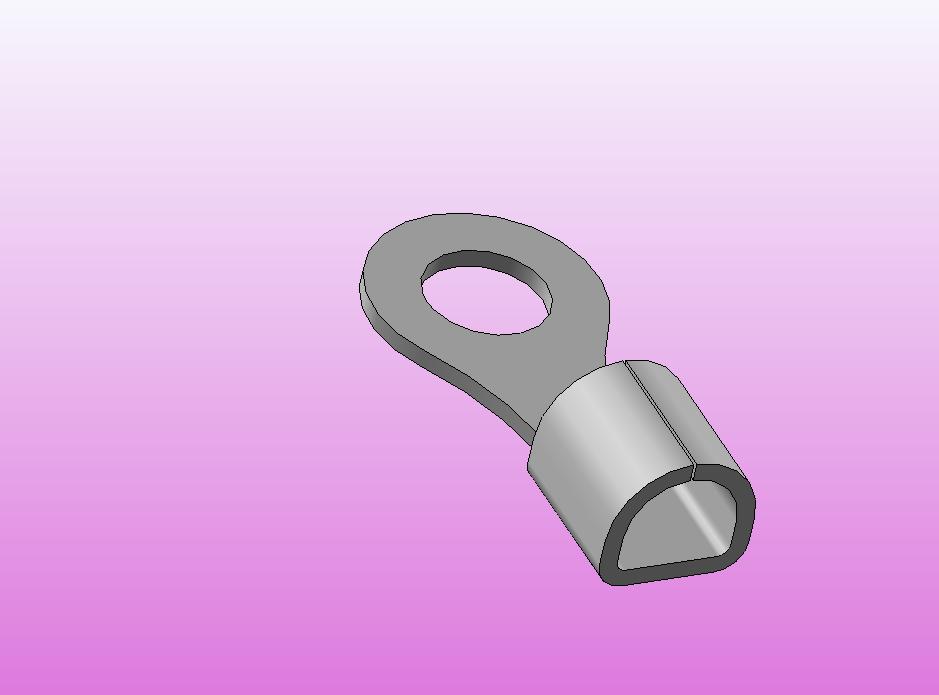

6 u$ z- s x' j3 `0 _3 {工艺上倒是明白了，可用SW的钣金模块做起来，累，最后用放样的折弯做的，因为看过几张图片，根本不是圆筒状的，应该是圆锥台状的。
/ j& U! ?; {3 M Z' I) o0 V没做过渡。

接线端子型号多了
我见过的倒是圆筒状的多些
还有些接线端子，合缝处是齿牙状接壤

wjxwin2006 · 发表于 2008-12-1 23:19:39

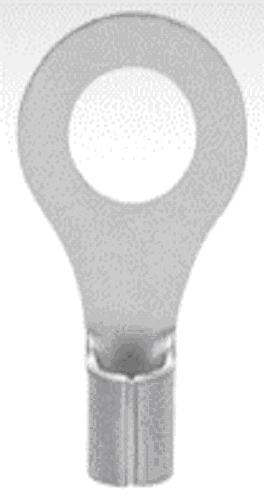

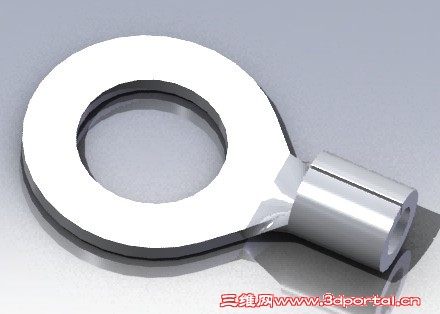

14#、15#的图片应该是电力电缆上用的接线端子，我这里见到的比较多的和经常用的就是在1#的图片的样子，主要用于电路或者插座等的接地，是小号的，材料厚度一般是0.75mm。压线端主要的部分确实是圆筒状，而不是在平面上加个圆弧。这种东西制造工艺上很简单，但用SW的钣金插件建模看来不容易。以前用的时候就是随便建了个模型，但现在真要较真建模的时候却发现做不出来，故发布求助。我用的端子和发的图片来自于以下网址：

http://www.sandi.cc/productShow.asp?ArticleID=556

[ 本帖最后由 wjxwin2006 于 2008-12-1 23:25 编辑 ]

wjxwin2006 · 发表于 2008-12-2 12:57:24

从钣金工艺的角度讲，实际制作时，一端截面是矩形，另一端截面是圆筒是很容易实现的，但二者之间有一个过渡段，过渡段形状就很复杂了，过渡段肯定不是圆筒，也不是矩形，它是制造过程中自然形成的。我用的接线端子形状已经在1#和18#讲明了。我在13#已经讲明了我的目的，就是想看一下用SW钣金插件做出长方体与空心圆柱体的过渡段的方法，并不是想纠缠于一个具体的端子。

[ 本帖最后由 wjxwin2006 于 2008-12-2 12:59 编辑 ]
