CAD图如何用UG做出加工G代码

chinachen

只用2轴，X轴和Z轴。先把CAD图导入UG后，用什么方法可以出加工G代码啊
0 r% T" i# n, v1 R' L. v

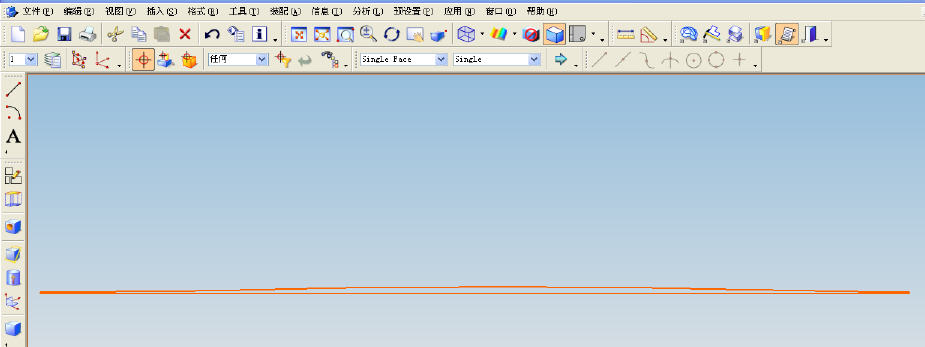

$ u" o0 R- x1 \+ ?8 T* ^- [图形的头部是
( k0 h6 s1 u0 j: Z1 o4 P8 u

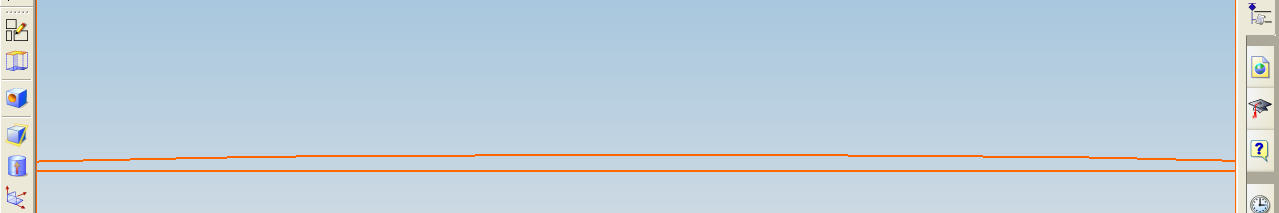

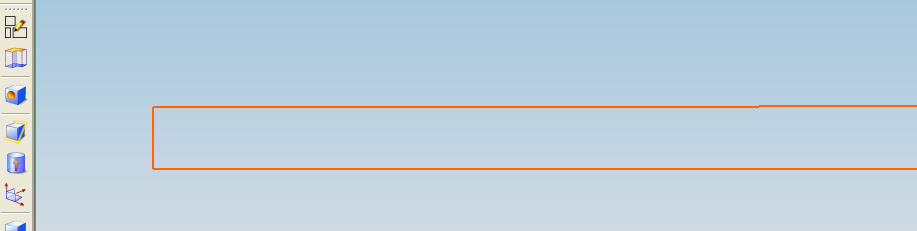

图形的中部是

/ d) @1 e* V& W0 F/ w& l请多指教

: @4 u2 H: X/ G. l; K对于会的朋友们来说小事一件，可是对于我这种不会的人就是个天大的难事了，还请朋友们不要见笑，请多指教

astrokylin

UG CAM 当年倒是培训过 不过一直没用都忘了
$ w* E: Q3 T, B! c( b8 u5 s$ w- y是AutoCAD图导入UG吗
要先转成三维图形吧 然后在加工模块生成加工刀路

chinachen

多谢楼上的朋友，图是导入了，不会转三维图

chinachen

三维图也转出来了，在下来是生成刀路，试了很久不行

astrokylin

找本UGCAM基础的资料先看一下 有一些设置的

xianglongs31

你是做车还是铣加工？？？
说来看看？

jlzho

看起来只用XZ轴 应该是数控车

cuixuanfeng

这个东西还是很简单的
你可以把你的图档贴上来
说明你的要求就行

chinachen

多谢楼上的朋友们跟贴，我的目的是学会，
) e8 Z, I. f, f$ Q) R因为这个是数控砂光机的程式，z轴是一个砂光辊，X轴是一加工平台，Z轴的程式的原点定义在加工平台的平面上，X轴的机械原点定义在加工平台的总长的中心点上。
在平台上放上工件，工件只加工一个曲面，是Z轴完成其厚度，图纸如附件。 2000.rar (83.82 KB, 下载次数: 3)

2008-11-30 19:19 上传

点击文件名下载附件
2 Y% U5 Y2 ^5 W4 F' tUG后处里里面的程式头和程式尾我都已设定好了，就是不会出中间的G代码，所以请哪位朋友教一下，在下不胜感激。
; {1 f9 v$ g4 s$ O! F& t以下是我手写的，一个时间要写很长时间，二是容易出错。

%
. x& G) }: z6 I" P6 b; |9 | O0003 (ERE185)
' \& q) \( x9 @+ v/ v9 Q0 j4 K* j M03
8 d" w6 ^, q8 C" o G04 X10.
2 N" k# k) q/ Z5 W6 G+ Z1 E, o: ?2 } G28 X0.0 Z0.0
G01 X960.0 Z22.0 F8000
9 J, q, n! B7 y# E0 F G01 Z5.72 F500
* t' O4 F+ D: H4 m+ I X960.0 F2000
X940.032 Z5.74
, n+ u. R* N! W  Z4 U X884.778 Z5.722
X843.178 Z5.743
X829.525 Z5.785
$ I+ o6 p: r% B6 s/ Q: s* v1 } X796.725 Z6.002
3 m; e7 g7 w1 i X774.273 Z6.263
& F$ Z3 v- D6 k" a7 H' r X743.451 Z6.785
: {+ X9 q; w5 X' y% V X714.781 Z7.418
X676.67 Z8.418
. M" S' ^; Y) R: ~% u# N! v X659.547 Z8.895
X608.966 Z10.269
' M: F/ e8 P& `1 Y! c# t X604.314 Z10.388
- _' ^, v# a# f# F X555.718 Z11.54
# R! F  {) ?0 u8 ] X549.076 Z11.688
X493.888 Z12.841
% X7 J3 @1 `6 f  s X493.845 Z12.842
/ c' I. D: X+ K( Z X493.844 Z12.303
X493.842 Z12.299
X493.837 Z12.295
X493.834 Z12.293
X493.83 Z12.292
; d( Y: K0 r+ |# u, S- L2 v X422.704 Z13.614
X360.28 Z14.611
  v$ y# j* o( L X353.023 Z14.715
X295.59 Z15.434
7 j- a* e: O+ X4 A& S, O; M X241.327 Z15.931
& [- v! `5 G: j3 V$ _  _ X212.198 Z16.117
X162.793 Z16.29
# v; X8 E4 M( p1 d$ A& e2 i( l* H* c X138.429 Z16.303
0 p& @5 v# S3 d7 Z  g; j X90.431 Z16.183
X64.661 Z16.047
4 @7 n8 S% {+ c( M5 }4 ~/ ?7 w5 G; I# m X10.039 Z15.618
' o. y) Y( h+ G2 y2 y$ ~! u$ i X-9.106 Z15.429
X-76.021 Z14.667
) j, m( M9 a# p. F4 I  K X-76.161 Z14.665
! X( T; a6 j# ]# y0 ? X-76.165 Z14.666
% P$ \1 P; g' v" i7 l X-76.168 Z14.668
& ^2 `3 `: E  s) @5 W+ V X-76.172 Z14.672
$ ~/ n5 U" O) u2 {& v X-76.174 Z14.675
X-76.175 Z14.679
X-156.288 Z14.125
X-175.763 Z13.831
X-225.561 Z13.025
* c. q, A  b; P# |* P X-271.8 Z12.205
X-321.594 Z11.234
9 ^" W  I8 _" W% O: N X-367.83 Z10.253
X-417.622 Z9.149
X-463.858 Z8.164
# a6 a! B2 i7 t4 f X-506.143 Z7.375
X-510.097 Z7.31
( [8 C9 q  H. ~, r9 A X-551.52 Z6.724
X-559.896 Z6.623
; q; d3 X: B( L- e: S% c: y( a X-606.139 Z6.106
+ n- c6 p: F( w7 g% F2 ^ X-640.902 Z5.726
X-655.941 Z5.609
7 a/ ~7 K7 Q* d3 v$ z2 a, ]3 Q0 q X-670.171 Z5.549
7 f) e! Q! D# ], Z' V3 T) d7 g# q+ w X-680.843 Z5.538
X-691.515 Z5.54
7 r# K7 w! G8 d8 g7 X$ r! n X-851.619 Z5.52
. n8 K+ c% n. f0 X) D' X X-871.0 Z5.52
7 u8 F5 [. I  r4 X0 B6 v# m G01 Z22.0
" ?/ A0 m  ?) j! o& z- _7 d: w G01 X960.052 Z22.0 F8000
4 a( v7 l$ A# Y8 V; Z3 w- V# n( ` G01 Z1.75 F500.
. j) P0 V! h7 F4 A+ k X960.052 F3000
X940.032 Z1.75
" L6 Y0 a4 }. `* g X884.778 Z1.752
3 Q& Y+ ?/ N0 g, X7 N, M: J X843.178 Z1.753
. k0 _; S% Y8 F$ n+ i- B; Z X829.525 Z1.795
/ J) x7 Y" @6 W: a3 Z6 e5 P0 ? X796.725 Z2.012
X774.273 Z2.273
$ x% k/ w; r* u4 a' B- F0 w X743.451 Z2.795
6 h2 w' u7 x4 R6 g) K2 _ X714.781 Z3.428
X676.67 Z4.428
X659.547 Z4.905
X608.966 Z6.279
X604.314 Z6.398
+ z4 M! c, k; P# a% O1 L3 n6 T) E* D X555.718 Z7.55
, B+ W, ?3 J3 ]: T X549.076 Z7.698
' I# y& t* u3 T) H! B9 D3 r X493.888 Z8.851
4 q$ H9 N, u' h& _3 X X493.838 Z8.85
X493.835 Z8.848
X493.83 Z8.302
+ U; _. C; U( B$ G! z' o X422.704 Z9.624
X360.28 Z10.621
X353.023 Z10.725
: m* m1 \: W7 H7 o& {! [& q X295.59 Z11.444
1 F, b, L$ p) `7 [) v X241.327 Z11.941
$ H$ U0 H; g5 X  V2 `( V X212.198 Z12.127
X162.793 Z12.3
X138.429 Z12.313
X90.431 Z12.193
X64.661 Z12.057
X10.039 Z11.628
" l) ?) K) k# M; C' G! } X-9.106 Z11.439
X-76.021 Z10.677
; h  U, N; x8 h X-76.165 Z10.679
& T; F4 {* r/ F0 \" j' l X-76.168 Z11.225
) H2 b% z1 j* w X-156.288 Z10.135
X-175.764 Z9.841
X-225.561 Z9.035
/ J8 O3 T/ ?7 p  T4 \2 K7 C& E X-271.8 Z8.215
* l) u7 o1 ]5 t% s4 ]$ n4 \ X-321.595 Z7.244
X-367.831 Z6.263
4 g* d# T" |* w+ X8 [( D0 r  [ X-417.622 Z5.159
X-463.858 Z4.174
  v( P7 l* x; f4 M: }  ^0 |; C& ]  g X-506.143 Z3.385
X-510.097 Z3.32
# C+ X+ D0 |% v' K; T0 I X-551.52 Z2.734
X-559.896 Z2.633
7 P+ r. j$ B: q& ~- J$ G( b4 F X-606.14 Z2.116
X-640.902 Z1.736
X-655.941 Z1.619
- j* D. b9 r/ Y. N0 W X-670.171 Z1.559
1 Z8 d# [7 r5 A9 `9 G X-680.843 Z1.548
/ [4 r' Q8 q- a1 F5 B5 ] X-691.515 Z1.55
! }: Z' z0 N0 W X-851.619 Z1.55
X-871.0 Z1.55
4 i5 G$ v* [2 e" Z M05
* b; o: ]& ^+ \' P G01 Z22.0
5 A% h' a4 |  Q7 s( l" y G28 X0.0 Z0.0
M30
%
