在SW工程图中能否直接出一个全剖图

sxbd1974 · 发表于 2008-11-30 16:19:13

您需要登录才可以下载或查看，没有帐号？注册

x

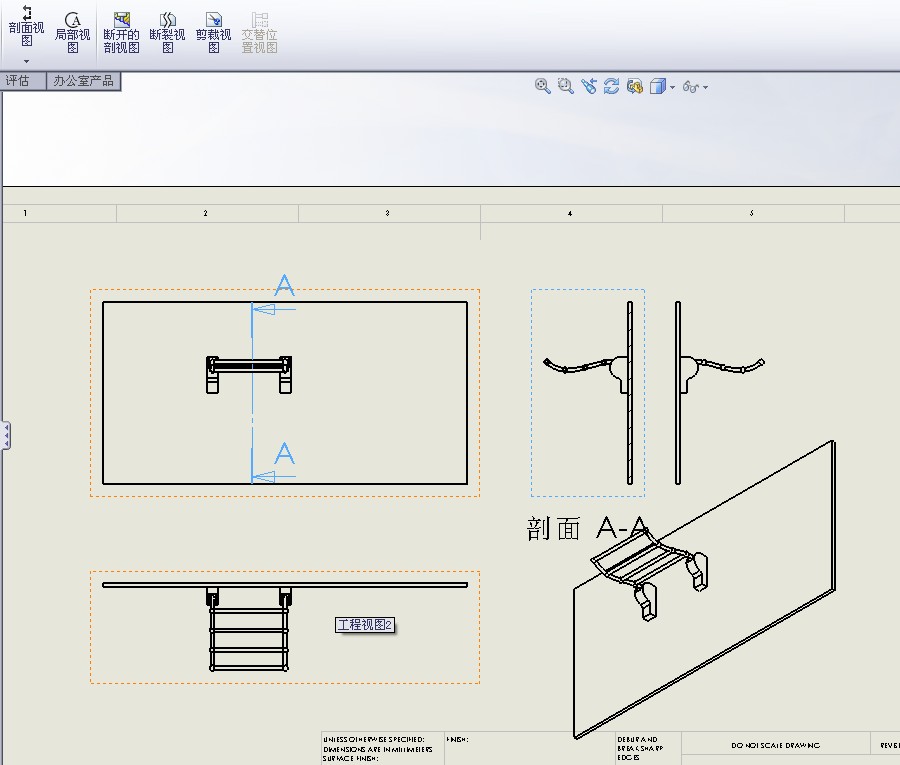

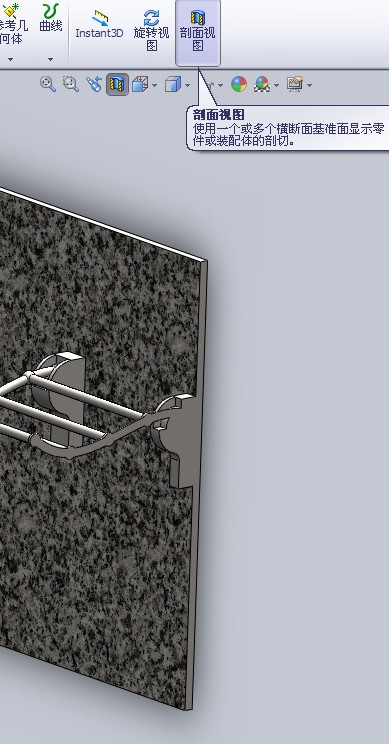

类似圆管类的图在CAD中可以直接用一个全剖图表达，在SW里面是否可以直接出一个全剖图？我现在是先出一个投影图，在做剖视图，这样好像没有必要多做一个视图，请问SW里面如何操作呢？

awf82 · 发表于 2008-11-30 16:31:57

指导教程里有

sxbd1974 · 发表于 2008-11-30 16:40:41

原帖由 awf82 于 2008-11-30 16:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif: C1 L; X+ `! s9 x$ j: }
指导教程里有* \5 Z! J1 v$ n' H3 w+ v
1073559

你这不是工程图里面的剖视图好不好，我要的是工程图里面的剖视，先看看我的意思再回答

awf82 · 发表于 2008-11-30 16:49:36

bugkillbug · 发表于 2008-11-30 17:18:58

我也尝试了好久。一定要有一个视图才能生成刨切视图
sw是父子关系的，没有父就没有子。

一声春晓 · 发表于 2008-11-30 18:24:32

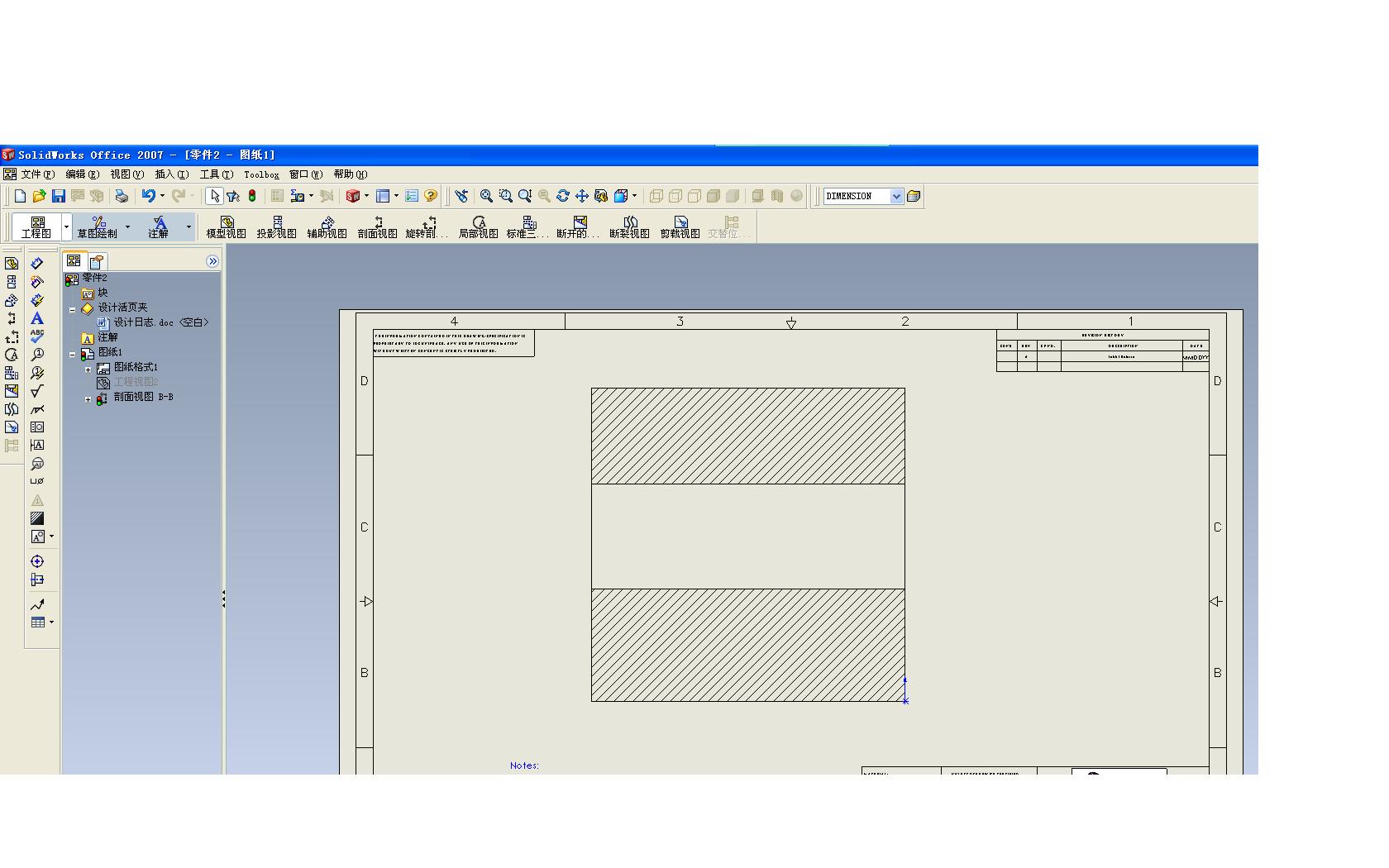

画个矩形，把视图中所有元素都覆盖，点“断开的剖视图”不就可以了吗。

cdssy · 发表于 2008-11-30 22:46:24

7楼说的完全正确，不需要生成圆，其是就是一个局部剖，只不过这个“局部”范围是覆盖整个视图的

8516 · 发表于 2008-11-30 22:49:25

父视图用缩小视图，剖视图布置在主视图位置不就可以了吗。

ld0520 · 发表于 2008-12-1 02:24:13

一直使用7楼说的方法

huyanxue · 发表于 2008-12-1 08:02:35

一个旋转体，想沿中心线剖一半时也可用7楼的方法。

FISHMANFU · 发表于 2008-12-2 11:02:16

可以用断开的破视图搞定哈

chrisfan · 发表于 2008-12-2 11:51:51

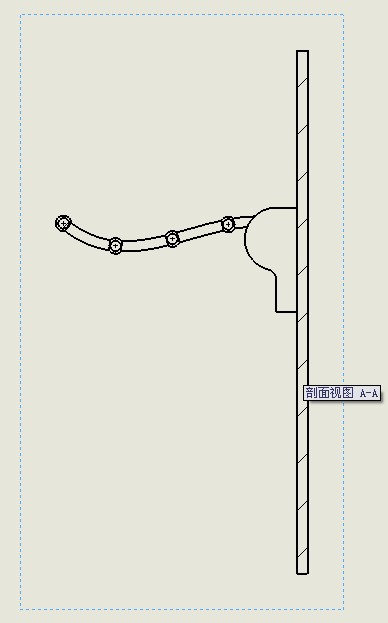

是不是要这样?
