工程图中出现这个错误，请问怎样解决？

langhuan05 · 发表于 2008-12-19 13:49:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

画一张稍微复杂一点的工程图很不容易？

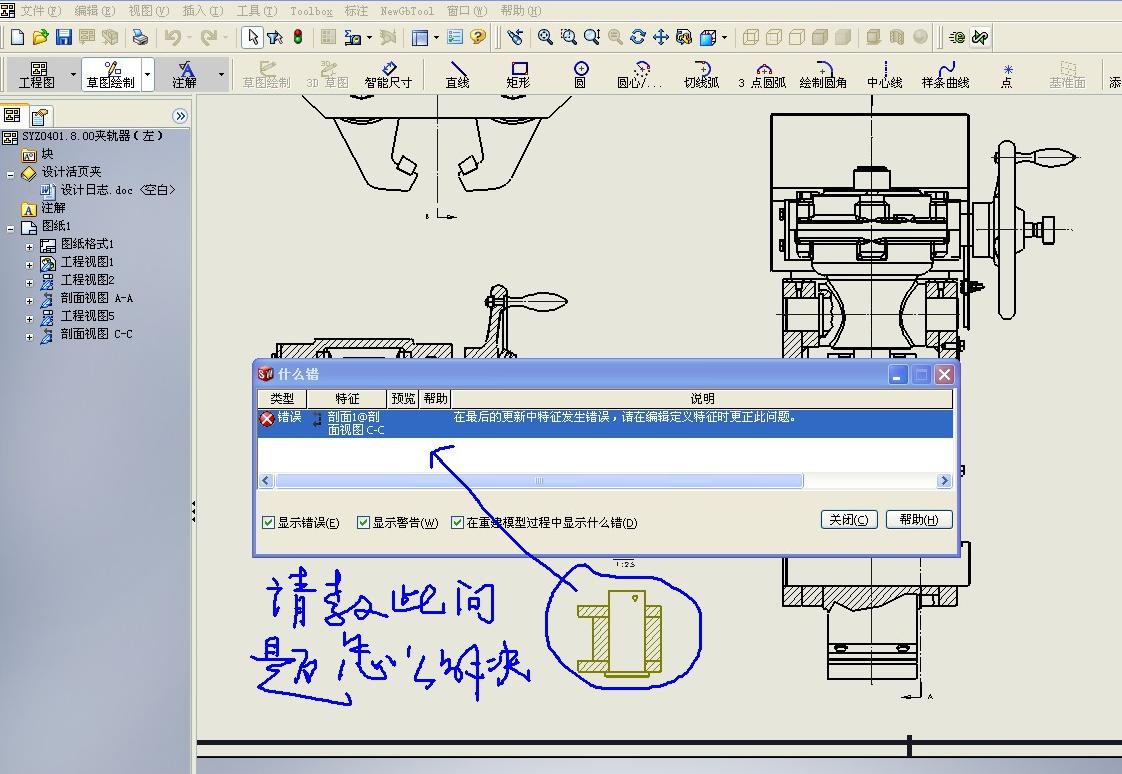

我在原来的装配图上添了几个零件，这个局部剖切就提示有问题。不知道怎样解决，希望热心的朋友指点。

扫街 · 发表于 2008-12-19 14:38:04

提示: 作者被禁止或删除内容自动屏蔽

langhuan05 · 发表于 2008-12-19 15:16:29

原帖由扫街于 2008-12-19 14:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 \7 Q7 h$ U1 N: |* _0 Q: {剖面C-C在哪呢？我看不到啊，再说你这个剖面视图是不是在模型里剖好后保存，然后在工程图里引用的那个。

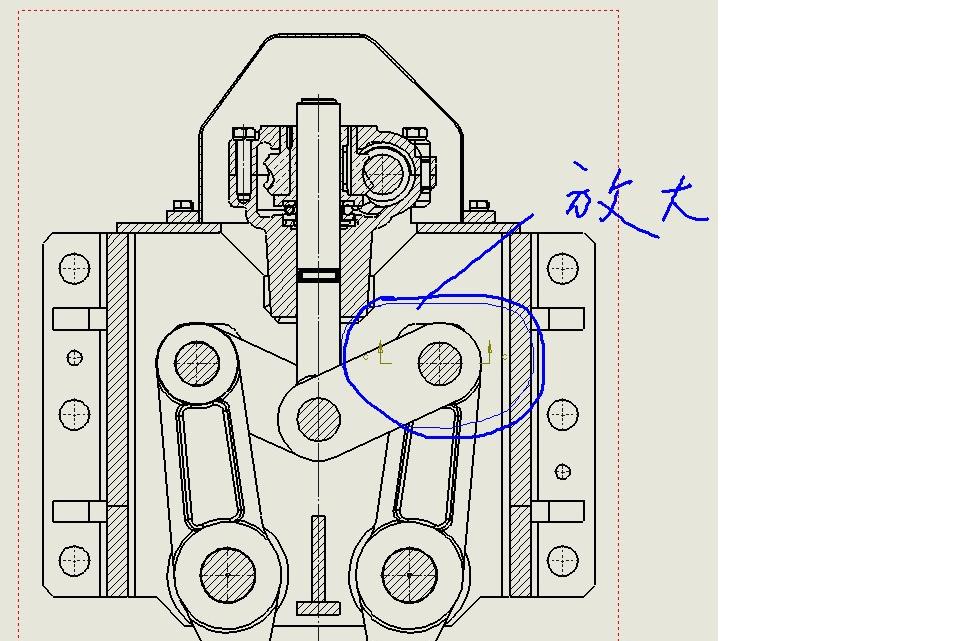

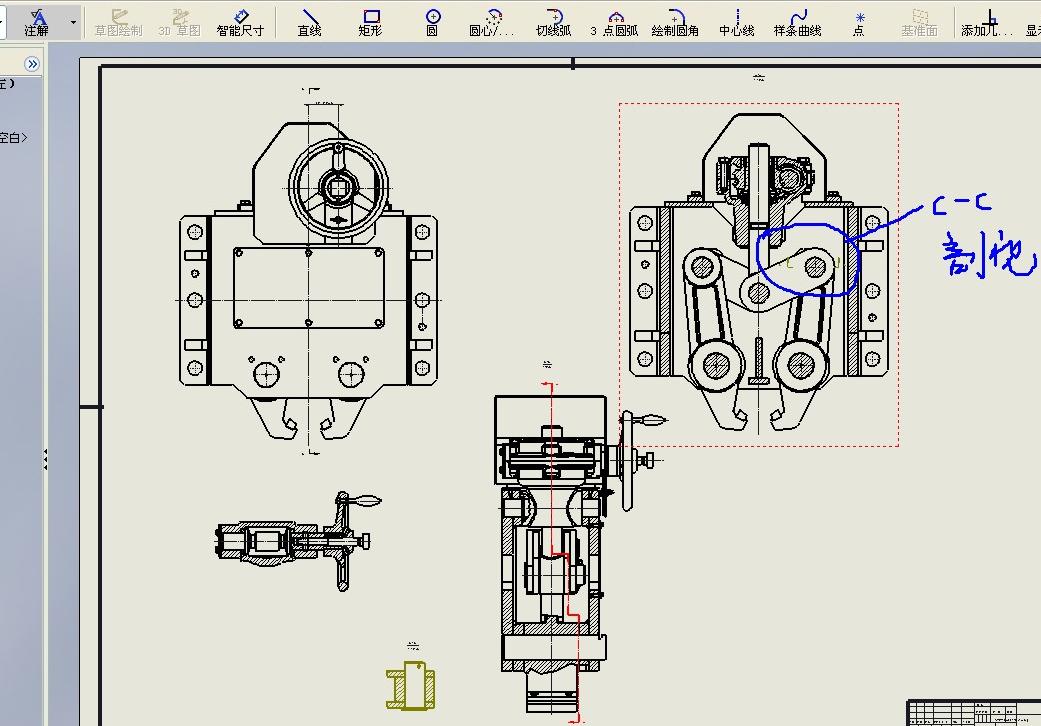

给你看两张截图

[ 本帖最后由 langhuan05 于 2008-12-19 15:18 编辑 ]

gongxingdong · 发表于 2008-12-19 16:30:26

这是由于你更换了原来做基准面的零件所造成的，你必须要重新做才能可以

li2l8 · 发表于 2008-12-19 16:42:16

编辑C-C剖面线草图，检查原来的几何关系有没有过定义，悬空。

langhuan05 · 发表于 2008-12-20 09:21:15

原帖由 gongxingdong 于 2008-12-19 16:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# S6 @$ H& [9 E这是由于你更换了原来做基准面的零件所造成的，你必须要重新做才能可以

我只是添加了一些扣件而已(螺栓)，重做的话工作量太大了，有的图已经引出了零件序号，明细表已经生成，不行的话就这样了

langhuan05 · 发表于 2008-12-20 09:22:09

原帖由 li2l8 于 2008-12-19 16:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. i" d6 {9 O/ ?2 E; C编辑C-C剖面线草图，检查原来的几何关系有没有过定义，悬空。

没有，装配图没有出现过定义的提示，所以应该正常
