[求助] SW转cad(装配体怎么转到CAD)

[复制链接]
发表于 2008-12-29 22:47:42 | 显示全部楼层 |阅读模式 来自: 中国广东中山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
SW转cad(装配体怎么转到CAD): v2 Q* M8 F# ~9 u9 o

+ q; v; s5 H* J给位大虾,在下是做建筑幕墙设计的,平时都用cad绘图。最近遇到一个棘手的问题:
) `, U2 M4 ?8 L9 Z手里有个工程,建筑外形是一个球体。幕墙建模是用的是SolidWorks ,现在手里的资料就是一个装配体。
/ \2 l0 }% m  z  x4 t在下不知道怎么入手,我大概知道在SW中可以从工程图转为cad图纸。可现在我打开这个装配体模型根本不知道怎么办。
! Y0 O; S* N6 E6 f* Q我需要将装配体里面的零部件一个一个拆出来,做深化设计。
5 t2 G8 O3 ~% O; g; N! g. n之前设计院也给过一个又SW转话而来的cad三维图,可不知什么原因,转换后出现偏差,不能用。
' h7 K5 |4 Y: R: [4 m% S% C2 o这个装配体用没有办法转成CAD啊?

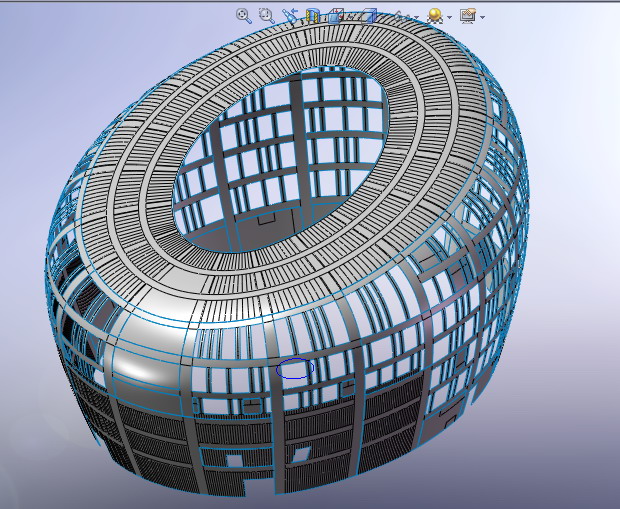

; i! i  u. O' }3 Z% A图中银色表示铝板幕墙 空白的是玻璃幕墙。现在需要求玻璃幕墙的板块尺寸,更麻烦的是铝板幕墙还要从现在图中所显示的位置往外凸出来150毫米,这我就更不知道怎么办了。! Q5 [2 }0 x; R& d! |0 l9 O
上面提到的有问题的cad模型,在下面几层,立面变化比较小的情况下还可以用近似的方法用折线代替弧线,一个一个的板块往外取。可往上,因为cad模型和sw偏差太大,就不行了。/ w- x% c/ y; H4 o; H) o

$ M% {( [* X1 A- W现在想自己重新转化一下 把sw里的模型 转化成cad ,我能去量取弧长拱高(做单向曲面板代替双向曲面),能把板块取出来深化出板块加工图。: W1 |  W8 l1 i7 A; H- q# i
8 ^/ @1 a1 `/ r* R) M- b; l# p8 D
[ 本帖最后由 iamkevinlee 于 2008-12-31 00:09 编辑 ]

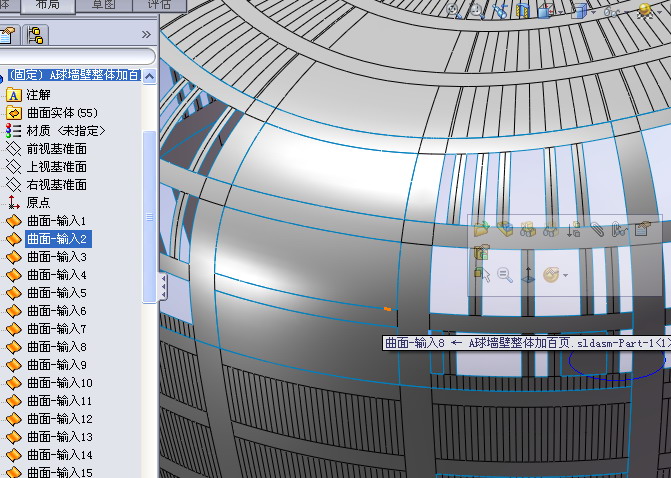

玻璃幕墙已经被抠掉了,现在我只能求得空白区域的边线

玻璃幕墙已经被抠掉了,现在我只能求得空白区域的边线

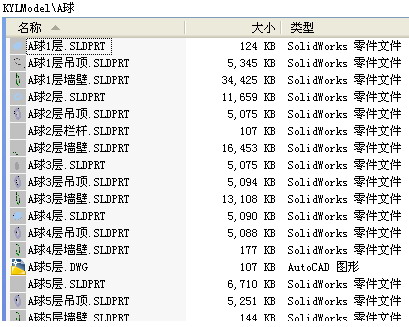

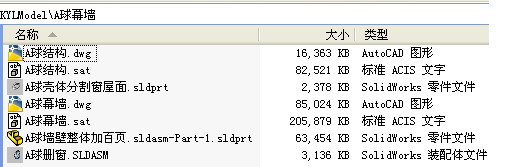

只有这些文件,没有工程图

只有这些文件,没有工程图
发表于 2008-12-29 23:50:20 | 显示全部楼层 来自: 中国上海
SW里面另存为“.SAT”格式,再在CAD里面插入试试。0 @5 w& U0 j2 H& T) c) e
不过低版本的AUTOCAD貌似不能插入高版本的SW另存的SAT格式,我SW08另存的SAT格式文件在CAD2007中无法插入。在DWGEDIT中可以插入
头像被屏蔽
发表于 2008-12-30 11:39:40 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2008-12-30 11:46:04 | 显示全部楼层 来自: 中国河南洛阳
原帖由 扫街 于 2008-12-30 11:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif# ^" F" j- A- M3 }9 h* ^
你拆SW的装配体中的零件?我没听错吧,你建模时如何建的,没有零件模型你如何做出的装配模型?5 l, M9 [' {9 X8 e. ~9 D8 {
反过来说你既然有装配模型了就必然有零件模型了,那就打开零件模型,出工程图打印吧,这有什么可说的。
没错,有装配体,肯定有零件图呀
发表于 2008-12-30 11:57:45 | 显示全部楼层 来自: 中国江苏南京
原帖由 扫街 于 2008-12-30 11:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) O0 j* d2 R- T: @+ P% h  I" x4 b) K. `你拆SW的装配体中的零件?我没听错吧,你建模时如何建的,没有零件模型你如何做出的装配模型?8 |5 f4 Z0 t! ~+ H* T5 C
反过来说你既然有装配模型了就必然有零件模型了,那就打开零件模型,出工程图打印吧,这有什么可说的。

+ |8 z/ b) F- f6 T9 |. T. G) B2 x& s: s4 p3 M8 ?8 `+ R( x

" A- F3 }2 J3 J有可能楼主所说的“装配体”其实是一个“多实体”的零件,幕墙和球体啊什么的都是没有合并的独立实体,如果是这样,要出哪部分的工程图,就在“实体”选项中把其他部分的实体隐藏起来,然后另存成一个零件,用同样的方法把其他部分也另存出来,然后就可以挨个出工程图了。
发表于 2008-12-30 12:59:52 | 显示全部楼层 来自: 中国天津
楼主可以试试先用sw转成igs的' m. O) r; j6 R7 h( ?! c3 C3 j
然后再用Autocad把ige转过去5 H* W+ I  y6 t% J% J; Y
不过这样可能会把特征丢失掉
 楼主| 发表于 2008-12-30 22:03:01 | 显示全部楼层 来自: 中国广东中山
谢谢各位了
3 j; W; b, C9 g( ^( m我没有说清楚% R) `; w; [- @+ V1 W
现在我们拿到的就只有一个装配体
' K& m9 T+ W1 [3 j$ I: A, N当初业主做方案请一家公司建模  现在业主和那家公司合作结束了  于是。。。
发表于 2008-12-30 22:10:09 | 显示全部楼层 来自: 中国山东聊城
楼上的,我第一次听说SW文件只有一个装配体,而且能打开的。, @# t: H3 N7 i( }" j2 [
能不能上传一下,让我开开眼。
 楼主| 发表于 2008-12-30 22:28:41 | 显示全部楼层 来自: 中国广东中山
也有一些其他文件 不过我用SW打开 好像都没有什么用
6 K8 }6 l! N8 M# a和我需要的无关
发表于 2008-12-30 23:45:14 | 显示全部楼层 来自: 中国山东烟台
猜测楼主的意思是不是多实体建模?
 楼主| 发表于 2008-12-31 00:13:18 | 显示全部楼层 来自: 中国广东中山
重新编辑了一下问题,多谢各位了。
发表于 2008-12-31 08:50:08 | 显示全部楼层 来自: 中国浙江杭州
你把每个曲面输入用solidworks转换为实体,就可以为每个零件出工程图了。
发表于 2008-12-31 12:57:49 | 显示全部楼层 来自: 中国山东青岛
学习了。我也不太会。
