有没有人知道这个HT铸件上的斑点是怎么回事啊？

gowhere · 发表于 2008-12-31 13:28:24

您需要登录才可以下载或查看，没有帐号？注册

x

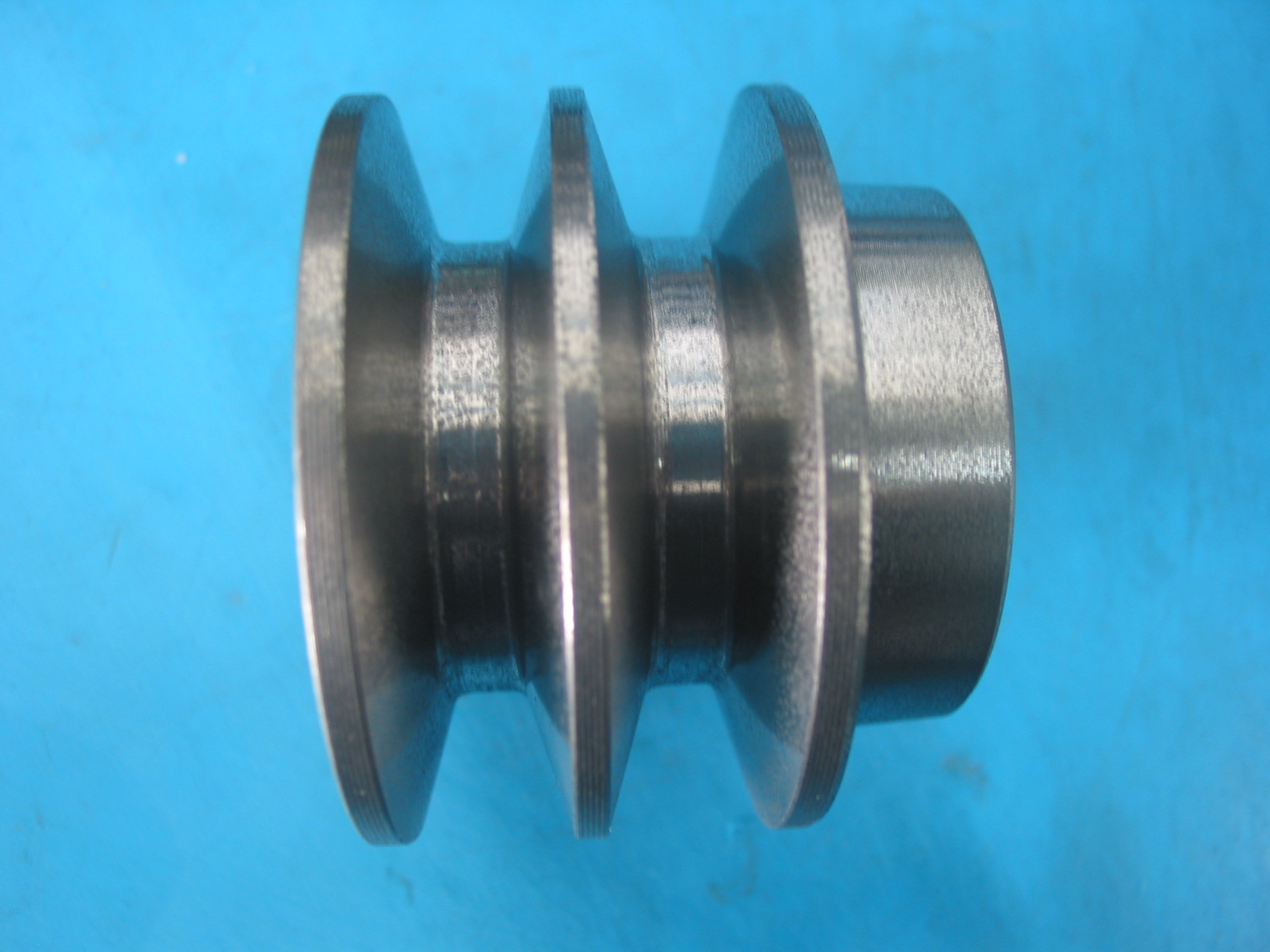

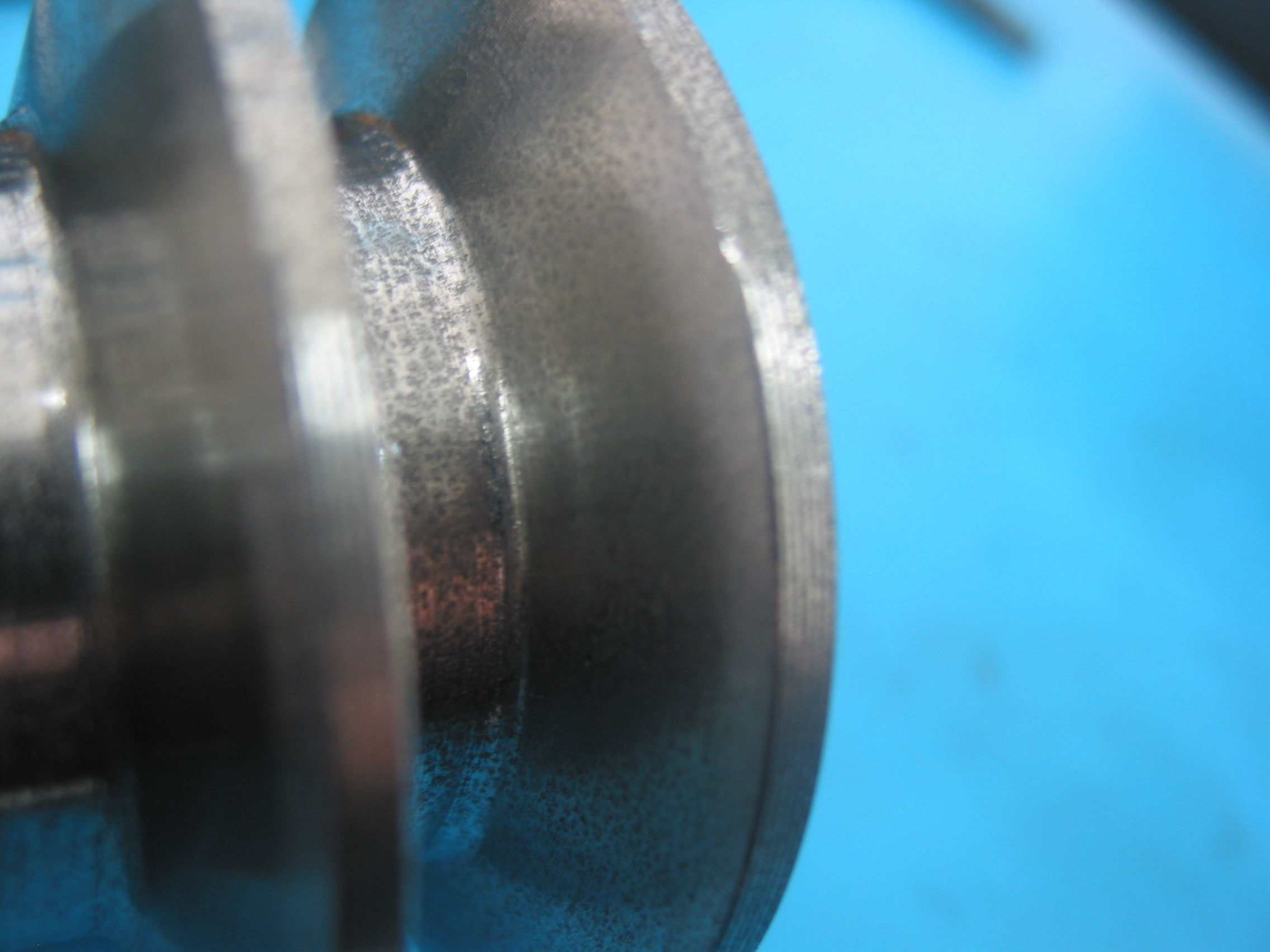

同样的加工工艺，不同的铸件，约10%有类似的问题，有点像豹子身上的斑点，而且是遍布整个铸件，里里外外，郁闷。。。

zifeng2008 · 发表于 2008-12-31 16:54:22

看样子跟材质有关，是什么材质的？

扫街 · 发表于 2008-12-31 19:43:10

提示: 作者被禁止或删除内容自动屏蔽

lnez · 发表于 2008-12-31 21:33:48

粗大的石墨还有伴随着缩松粗大的组织

ZZW0127021 · 发表于 2009-1-1 11:59:54

主要是材质的问题。不是锈。

dingyl111 · 发表于 2009-1-1 12:12:40

应该是材质疏松。

xmhzz · 发表于 2009-1-2 19:34:50

同意楼上，疏松

kllkll · 发表于 2009-1-4 21:55:17

什么斑点？是材质缩松。解决方法：1。将材质牌号提高，如HT200变成HT250；
2。加强补缩或采用冷铁激冷工艺（批量可考虑金属型铸造）；3。看看你的材质孕育处理是不是出了问题？4。浇注温度与浇注速度降低，降低石墨过分粗大。

QINWENJIE987 · 发表于 2009-1-5 09:34:50

再往下加工5mm然后做着色检查看看就知道了哈

lele123 · 发表于 2009-1-5 15:33:40

如果是材质疏松,应该不止10%出问题吧.

		自动登录	找回密码
密码			注册

通知

扫街扫街当前离线积分 7056 UID 872271 主题在线时间小时注册时间 2008-12-7 头像被屏蔽	发表于 2008-12-31 19:43:10 \| 显示全部楼层来自：中国辽宁营口提示: 作者被禁止或删除内容自动屏蔽

	回复支持反对举报
