重要尺寸如何标注

ALBO_Jay · 发表于 2009-1-6 15:00:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

记得在尺寸数字外面包一个长圆，即表明该尺寸是重要尺寸，需要得到保证。

AutoCAD里面相关命令在哪里？谢谢。

szm5757 · 发表于 2009-1-6 15:32:58

这个不太清楚，但是你可以做成块或是直接在尺寸上画一个长圆

iassqqq · 发表于 2009-1-6 15:52:14

你确定是长圆吗

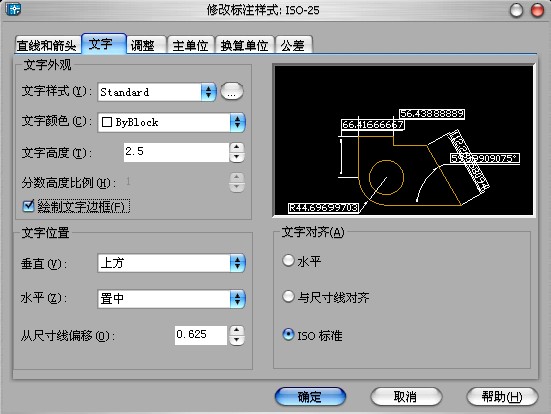

绘制文字边框

扫街 · 发表于 2009-1-6 17:06:52

提示: 作者被禁止或删除内容自动屏蔽

rockston · 发表于 2009-1-6 18:54:05

重要尺寸可以用特殊特性符号来表示,具体要公司内部定或者客户要求来定,不一定非要是一个圆

lqf999999 · 发表于 2009-1-6 18:58:58

在CAD裡，沒有橢圓形的標注特殊尺寸的，標准是方框。

在實際工作中，我們會直接畫上去，直接畫一個環形框框去包住你要指示的尺寸!

lhf999 · 发表于 2009-1-6 20:40:26

什么叫重要尺寸？是不是必须保证达到图纸要求的尺寸？反过来说“非重要尺寸”就是可以不保证图纸尺寸？
不管你是设计者还是制造者，都不应该有重要尺寸和非重要尺寸的概念。图纸画出来了，就是每一个尺寸都是需要保证的。

caslee · 发表于 2009-1-6 21:00:25

他估计看到的是人家打的云线吧哈哈

tj6322033 · 发表于 2009-1-6 21:06:23

哪有重要尺寸之说？在标准内有关键特性和重要特性之说。

gsyefeng · 发表于 2009-1-7 08:29:28

重要尺寸是个比较模糊的概念吧。这个要根据具体工厂或个人的习惯来做，有在前面打“*”号的，也有在尺寸外面加框的；我个人认为给重要的尺寸加公差就OK了！

waynecui · 发表于 2009-1-7 08:34:40

尺寸的重要性是通过尺寸公差和型位公差来表达的吧，相应的公差等级越高表明越重要！

魏大庆 · 发表于 2009-1-7 08:47:16

跟着学习了，真是太感谢了

xichaochaojd · 发表于 2009-1-7 11:45:44

咋没还没有讨论出结果啊

maoyangmy · 发表于 2009-1-7 13:31:26

我在设计中从未用过“重要尺寸”

hhzzh04 · 发表于 2009-1-7 15:18:38

没有这种说法，如果尺寸重要，按情况给予合适的公差和配合。

钟雪飞扬 · 发表于 2009-1-7 16:26:08

公差说明。及文字说明吧。

sunnyoldman · 发表于 2009-1-7 21:38:54

应该是理论正确尺寸。

wxh3d · 发表于 2009-1-7 23:48:15

制图中好像没这说法

蘇誌豪 · 发表于 2009-1-8 08:26:45

一般尺寸分为二种:定形尺寸跟定位尺寸,这些尺寸标好了,要是重要精高高的尺寸你可以标上公差这些,有些工件有自由公差,如果你单单就这个尺寸做到位了还是不行的,

leonphy · 发表于 2009-1-8 15:21:44

重要尺寸及关键尺寸是和质量管理挂钩的，质量管理要求图纸里面必须要规定重要件和关键件，一般在图纸右下角说明，格式是方框内放置重要件和关键件文字。相对应的，关键件和重要件里面就有需要重点关注和保证的尺寸，一般是在尺寸后面用“Z”和“G”标出来，有多个的，用Z101 Z102等表示第一个、第二个重要尺寸，关键件好像是从G201开始的，具体记不得了，标准里有规定的。

lqf999999 · 发表于 2009-1-8 19:50:32

重要尺寸和關鍵尺寸的概念在汽車零件上用的很多的。
在TS16949內有寶義，叫特殊特性要求，汽車廠有定義：如[SC] / [CC] 或是圖形等等。
這些尺寸一般是對零件的功能或是安全性有要求的。一般對這些尺寸，生產時有進行SPC統計。

austin_tom · 发表于 2009-1-9 15:31:16

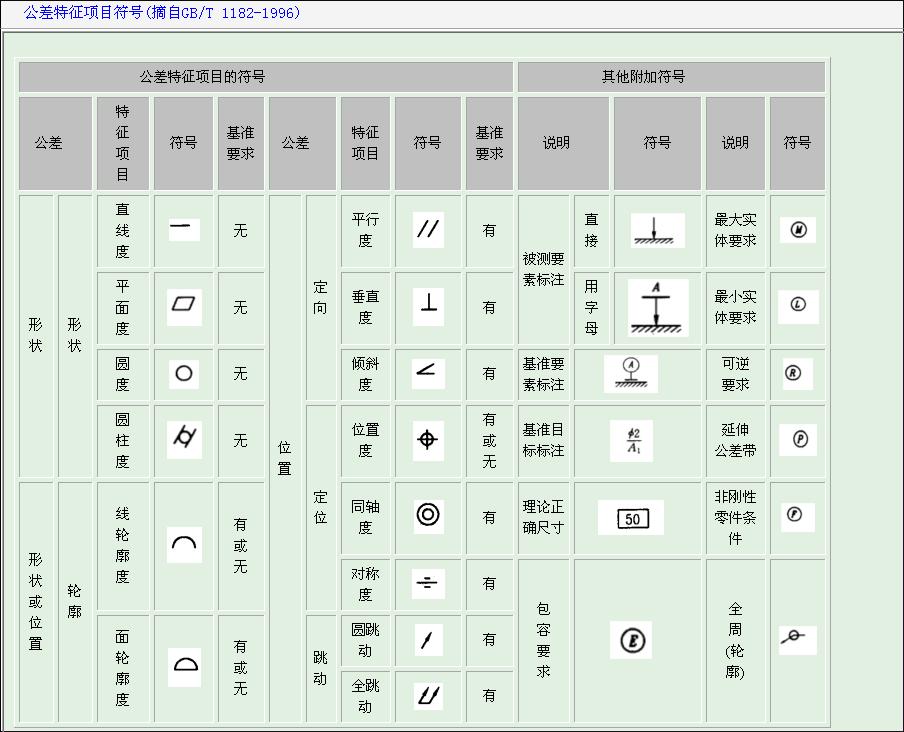

这个应该是“理论正确尺寸”；我记得上学时说“理想尺寸”。下图摘自《机械设计手册（新编软件版）2008》

Eric_WonZN · 发表于 2009-1-9 18:58:11

重要尺寸很重要！

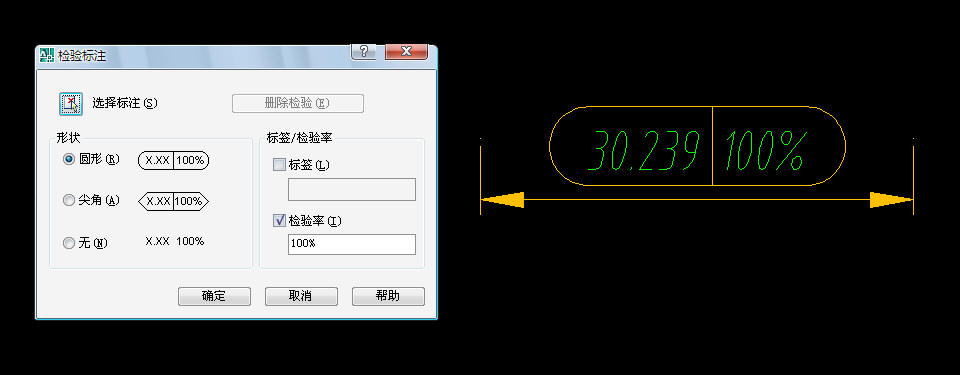

tanlihua · 发表于 2009-1-9 19:17:15

楼主是不是要这样的效果

aboutzl · 发表于 2009-1-10 12:45:55

重要尺寸，对我们来说，主要是指必须保证之尺寸，对于后续的组装或者是力学性能等其他性能有着很大影响的；我们主要是通过加工符号和基准及公差来体现，没有用什么方框，椭圆框；我见过有用的表示理论尺寸或者是未确定之尺寸；用括号括起来作为参考尺寸
