SW出工程图时怎样摆正零件

ZJBLOVE · 发表于 2009-1-10 14:05:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SW出工程图时怎样摆正零件???

suning0127 · 发表于 2009-1-10 14:09:21

怎么样叫摆正呢，出工程图时你想要哪个方向的可以用“当前视图”

ZJBLOVE · 发表于 2009-1-10 14:27:20

原帖由 suning0127 于 2009-1-10 14:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 v B' p- v1 }& N
怎么样叫摆正呢，出工程图时你想要哪个方向的可以用“当前视图”

当前视图就是斜的,我要X和Y垂直

suning0127 · 发表于 2009-1-10 14:40:12

你在模型中将零件位置调整到X和Y垂直，然后在工程图中选择当前视图

ZJBLOVE · 发表于 2009-1-10 15:04:07

原帖由 suning0127 于 2009-1-10 14:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 ~: g+ y6 T* ]2 S, x! @- w5 n2 d0 e你在模型中将零件位置调整到X和Y垂直，然后在工程图中选择当前视图

贴图看看好吗??
谢谢

hahap · 发表于 2009-1-10 15:15:59

补充三楼的，使用SW里的“新建视图”效果更好，当工程图需要多个不同的3D视图时这方法很好。
楼主这个只要在零件图里建立一个X和Y垂直的“基准面1”，然后按“Ctrl+8”正视于基准面1，再新建一个视图就好。

建立新视力操作方法：

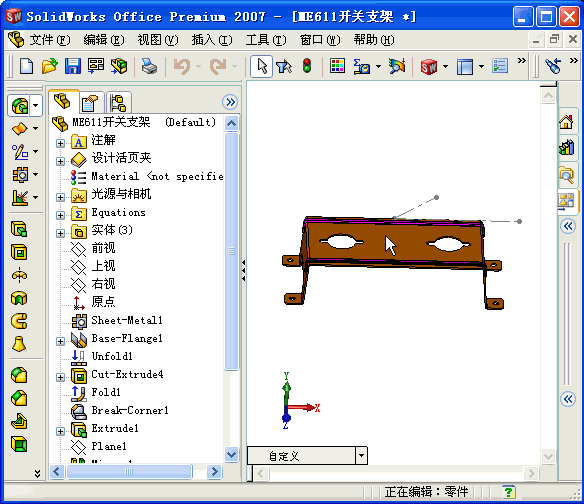

在零件图里按下“空格键”－－－“新视图”－－－“名称”。这样就建立好一视图，这样在工程图里就可以选择这个视图为投影了。

在工程图里插入建立好的视图即可完成。不明白的看动画演示

：

suning0127 · 发表于 2009-1-10 15:16:25

楼上HAHAP说的已经明白详细

[ 本帖最后由 suning0127 于 2009-1-10 15:17 编辑 ]

ZJBLOVE · 发表于 2009-1-10 16:26:10

非常感谢!!!

yiyuezifu · 发表于 2009-1-11 11:15:29

谢谢楼主了哈
