求助proe画光学非球面

loomen

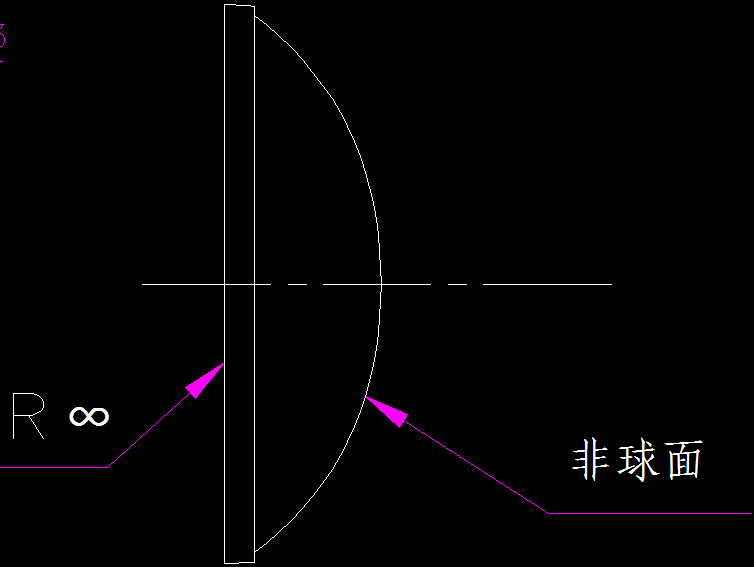

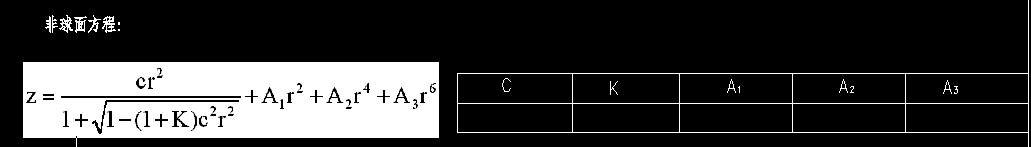

请教各位大侠,我是做光学照明设计的,经常要用到光学非球面.比如说: 如图所示,其中C、K、A1、A2、A3均为已知。这个非球面透镜简图如下。
- F- y4 s" @& r! r  `+ R请问各位怎么把这个曲面在proe中做出来？
( V% u+ ~5 L4 ^/ ]请各位大侠指教。

loomen

请高手来帮我解决下啊.本人十分着急.

loomen

给大家说下非球面的意思吧.好让大家都能理解我的意思.
- q' x# c: D6 f- ]比如一张白纸是xy平面,垂直白纸并穿透的轴为Z轴.三个轴的交点是原点O,正常的一个球面应该是这样的,表面上任何一点到原点的距离都恒等于球面半径R。而对于非球面，曲面上任两点到原点的距离不相等（不再等于R），而该两点的Z轴坐标就与该点到原点的距离r有关。
) A/ D1 j5 h1 L+ U' q以上解释希望大家都懂。能尽快帮我解决这个问题。

zhanglili167

之前我们有同事也画过灯，通常是在草绘里面先运用方程将曲线画出来，然后再进行曲面或实体操作

guangwen_d

前一段看到过论坛里面的一个帖子，也是说的高次方程表达的曲面怎么画。
4 H! n1 q7 a/ _# G! c9 \我认为你给的方程也是属于高次方程表达的曲面。这类曲面如果想直接用ProE画出来，恐怕不行。
8 m: Q% h. M5 J! r. F1 D. P( L可以做这样的尝试：
1. 使用数学软件MATLAB进行计算，算出你给方程的点阵；
( ~8 W1 v4 @1 \: k) K# p: l8 H, e2. 将点阵保存到记事本里面；
) r, F7 \  g' a- {. L& W3. 用ProE将点阵打开，进行曲面优化。

josephy1

原帖由 loomen 于 2009-2-18 11:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; ]6 e! i) Y8 g" F! {2 ?) v# T请教各位大侠,我是做光学照明设计的,经常要用到光学非球面.比如说: 如图所示,其中C、K、A1、A2、A3均为已知。这个非球面透镜简图如下。
请问各位怎么把这个曲面在proe中做出来？
5 u+ u. W+ @% U$ l8 H5 f请各位大侠指教。

2 z2 b2 w0 l4 k! |3 b自己試了一下,請樓主看相關的曲線是否正確,操作過程如下

loomen

josephy1兄弟,请问你是依据什么来确定x，y，z和t 之间的关系式的？

FREEDOM123

我们是用excel中列好公式，然后再输入非球面参数，得到点，再copy点数据，到cad中绘出来，再倒到proe中来完成3d.

不知道各位高手是用什么好方法的？？还请指教。
