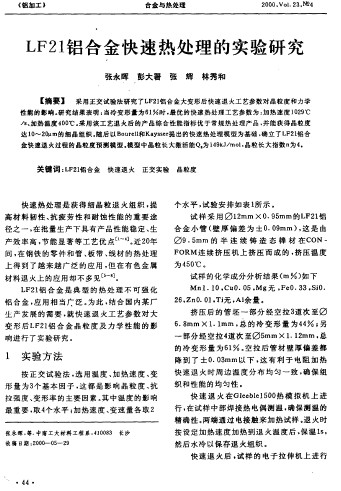

LF21铝合金快速热处理的实验研究.caj 1 G [3 H6 o0 W$ U |; U/ Z# a 【摘要】采用正交试验法研究了LF21铝合金大变形后快速退火工艺参数对晶粒度和力学性能的影响。研究结果表明:当冷变形t为61%时，最优的快速热处理工艺参数为:加热速度10290℃/s、加热温度400℃。采用该工艺退火后的产品综合性能指标优于常规热处理产品，并能获得晶粒度达10^-20um的细晶组织.随后以Bourell和Kaysser提出的快速热处理模型为基础.确立} LF21铝合金快速退火过程的晶粒度预侧模型。模型中晶粒长大激活能Q.为199kJ/mol，晶粒长大指数n为4.
[复制链接]
发表于 2009-3-1 19:41:11
楼主
