[SolidEdge教程] 『1214』手柄曲面

[复制链接]
发表于 2009-3-2 16:54:49 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题 http://www.3dportal.cn/discuz/viewthread.php?tid=629036&extra=page%3D1: b5 m2 D4 u0 F9 l

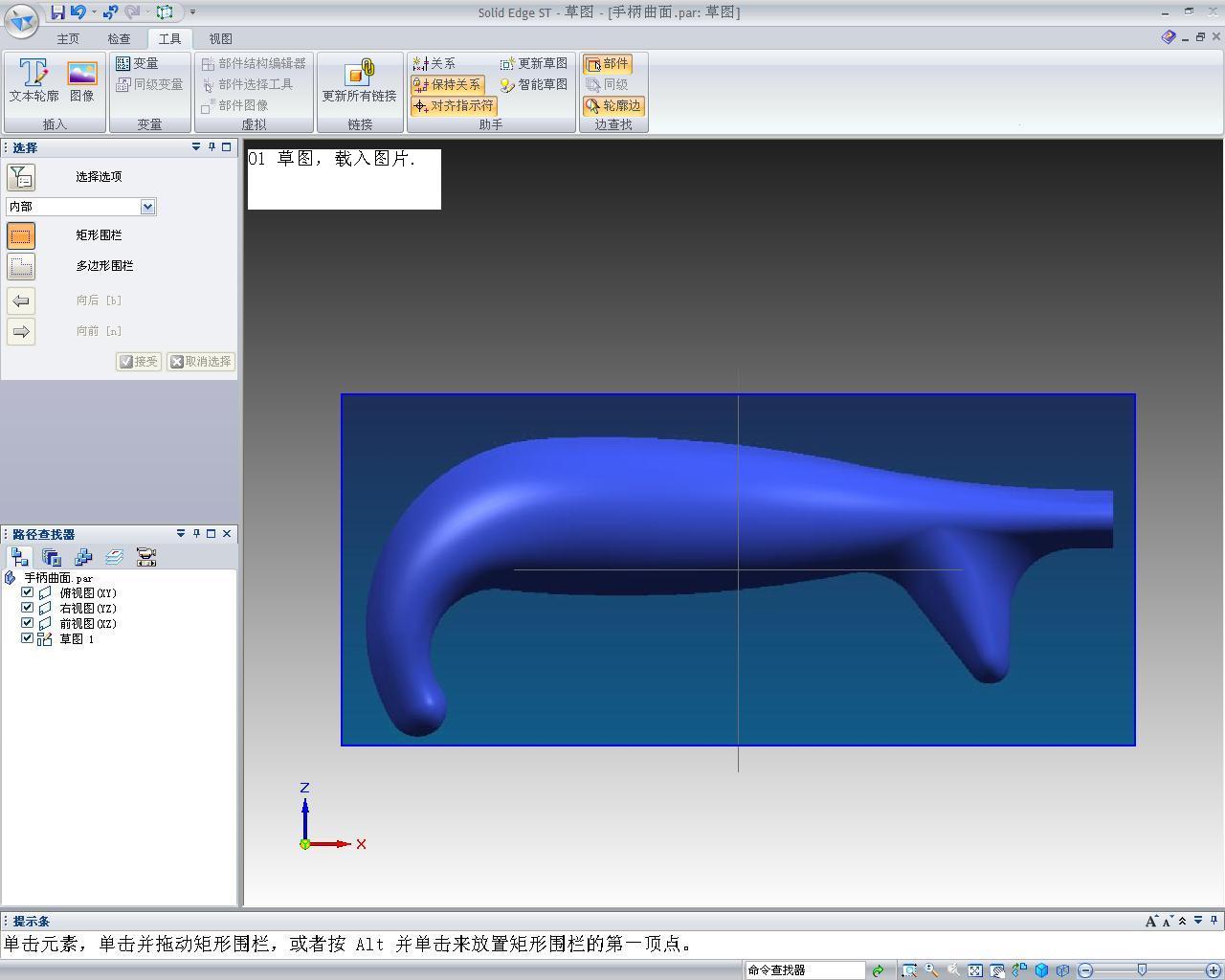

4 h- l  J: {& n 01 草图,载入图片.JPG
6 E8 q! L6 `1 R5 M3 p

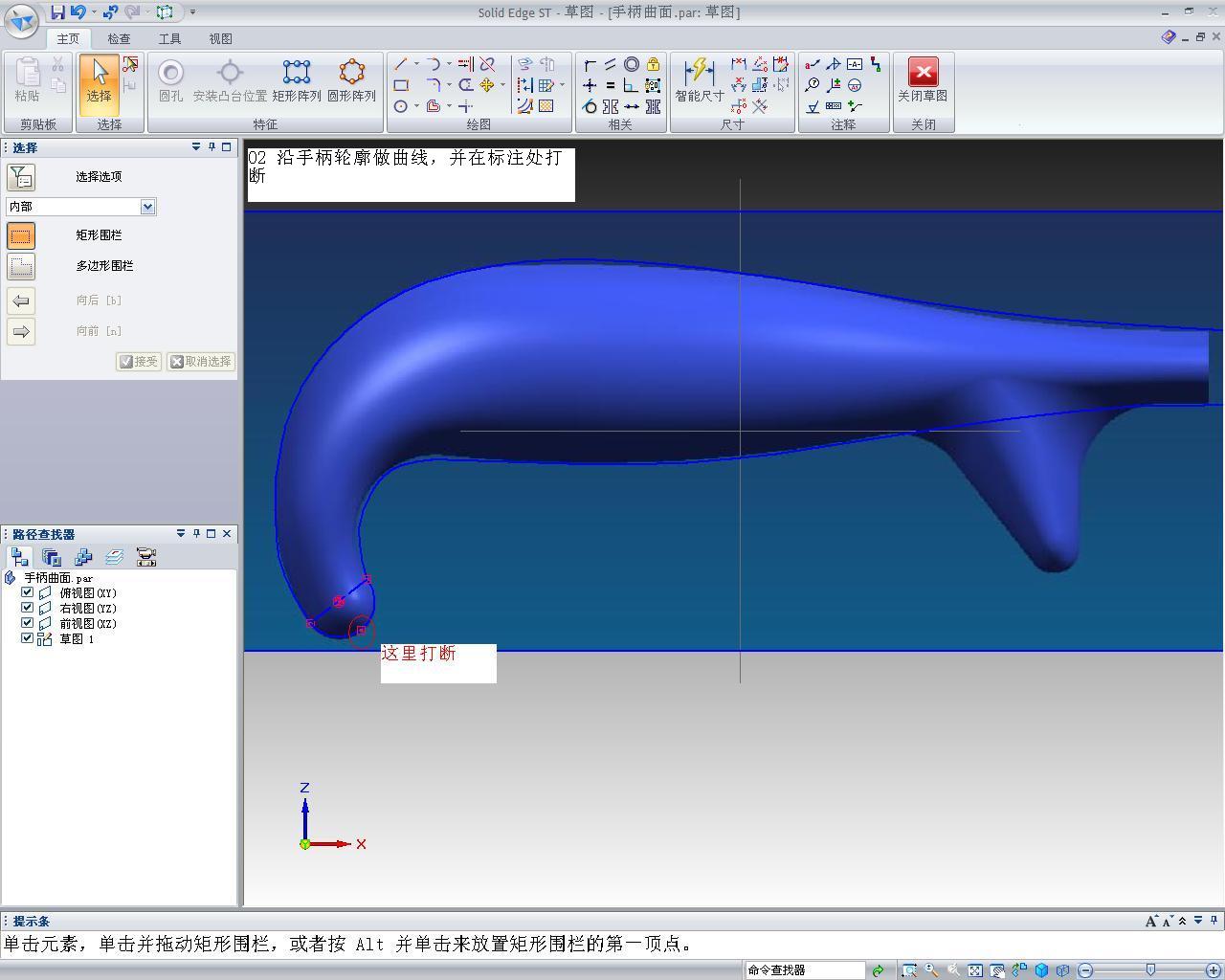

  P1 I. z9 d7 _$ z 02 沿手柄轮廓做曲线,并在标注处打断.JPG 4 j; e! O) c2 K+ W

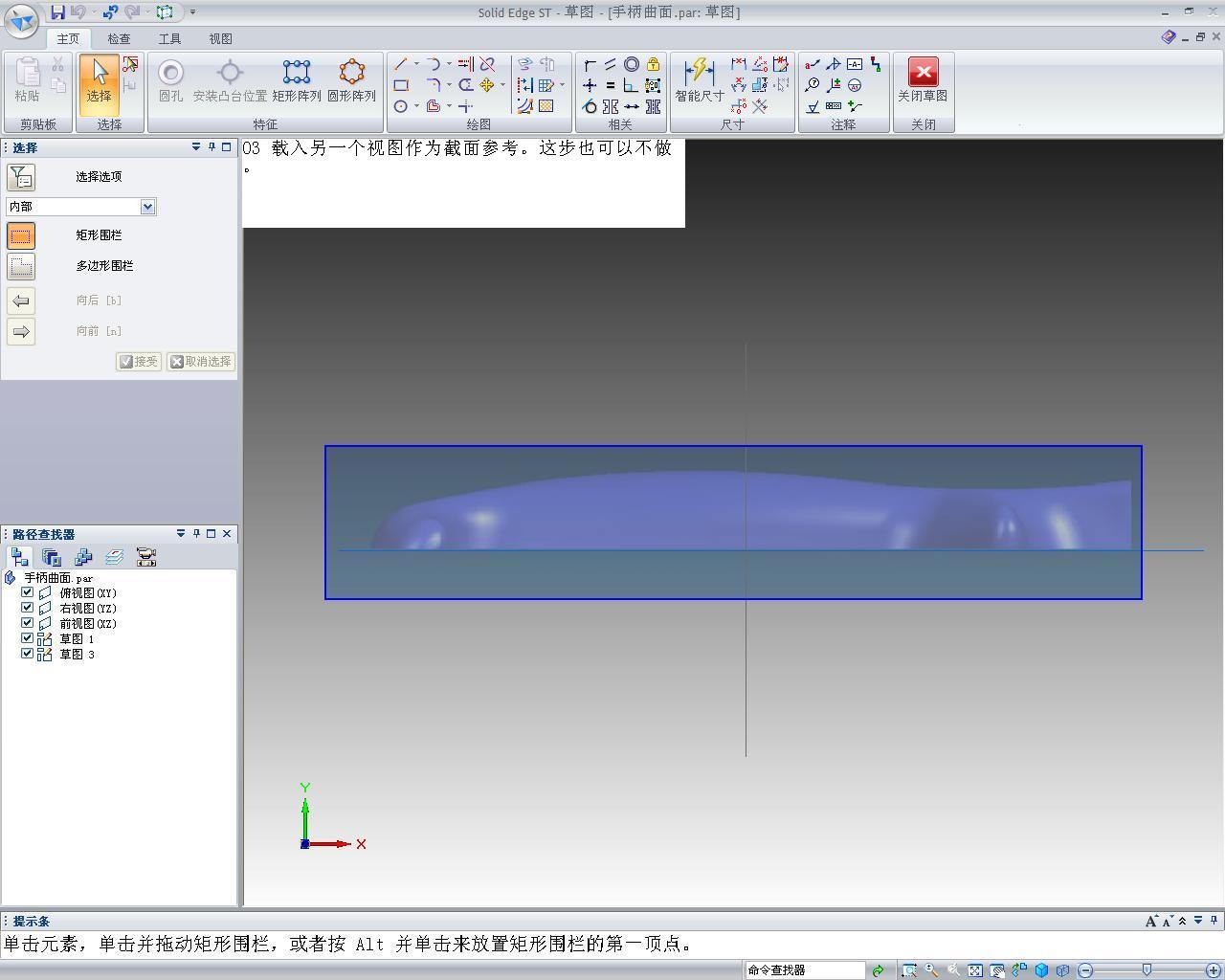

7 u  p3 K; P( Y7 l% [6 r) ]/ X 03 载入另一个视图作为截面参考。这步也可以不做。.JPG : y8 k9 o  i' C6 {: k

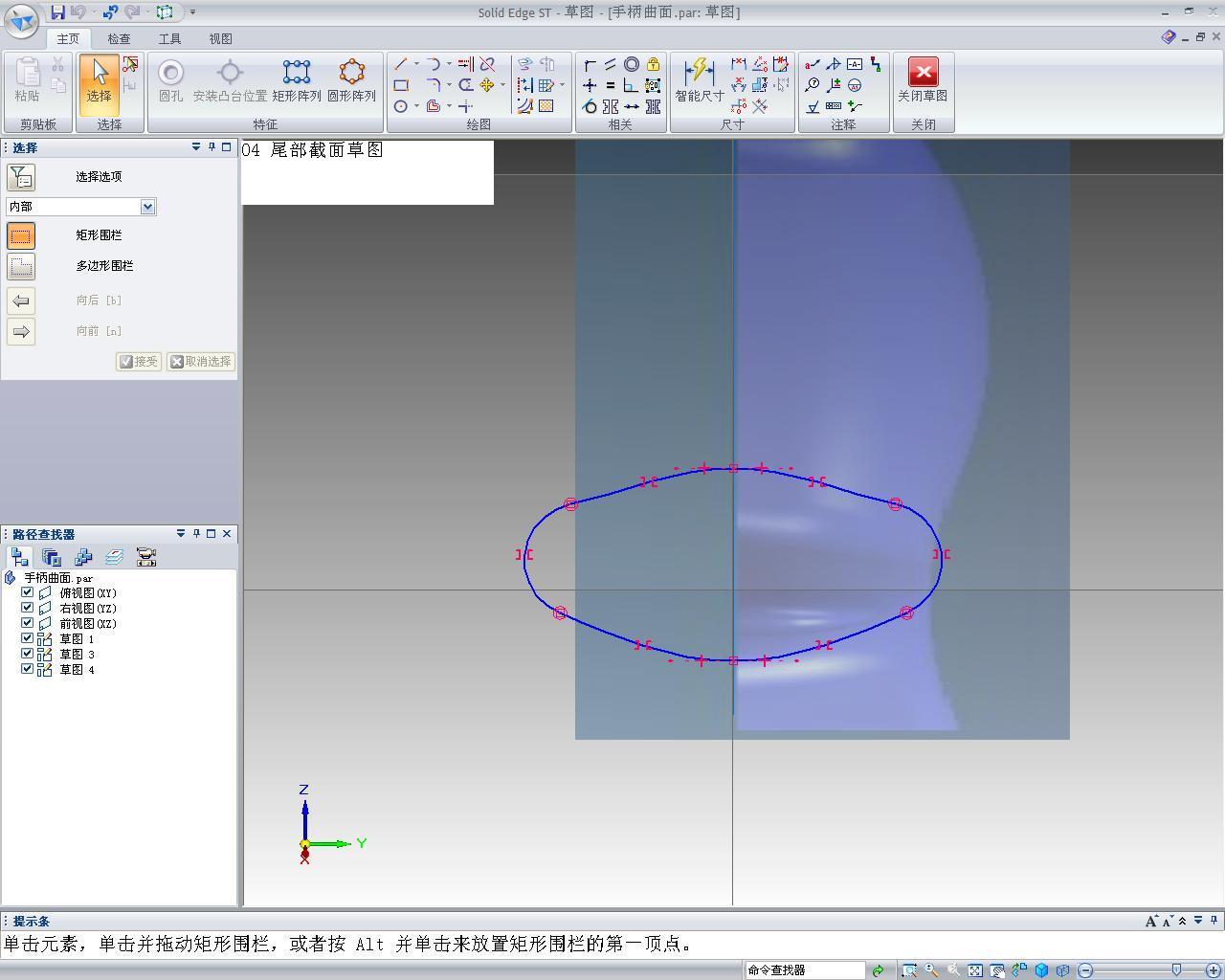

7 {5 h$ @' g4 S" s# |  Q 04 尾部截面草图.JPG 0 R! l! B; t4 ]# k
# k* n, P, J& r3 |. f* i8 b% F

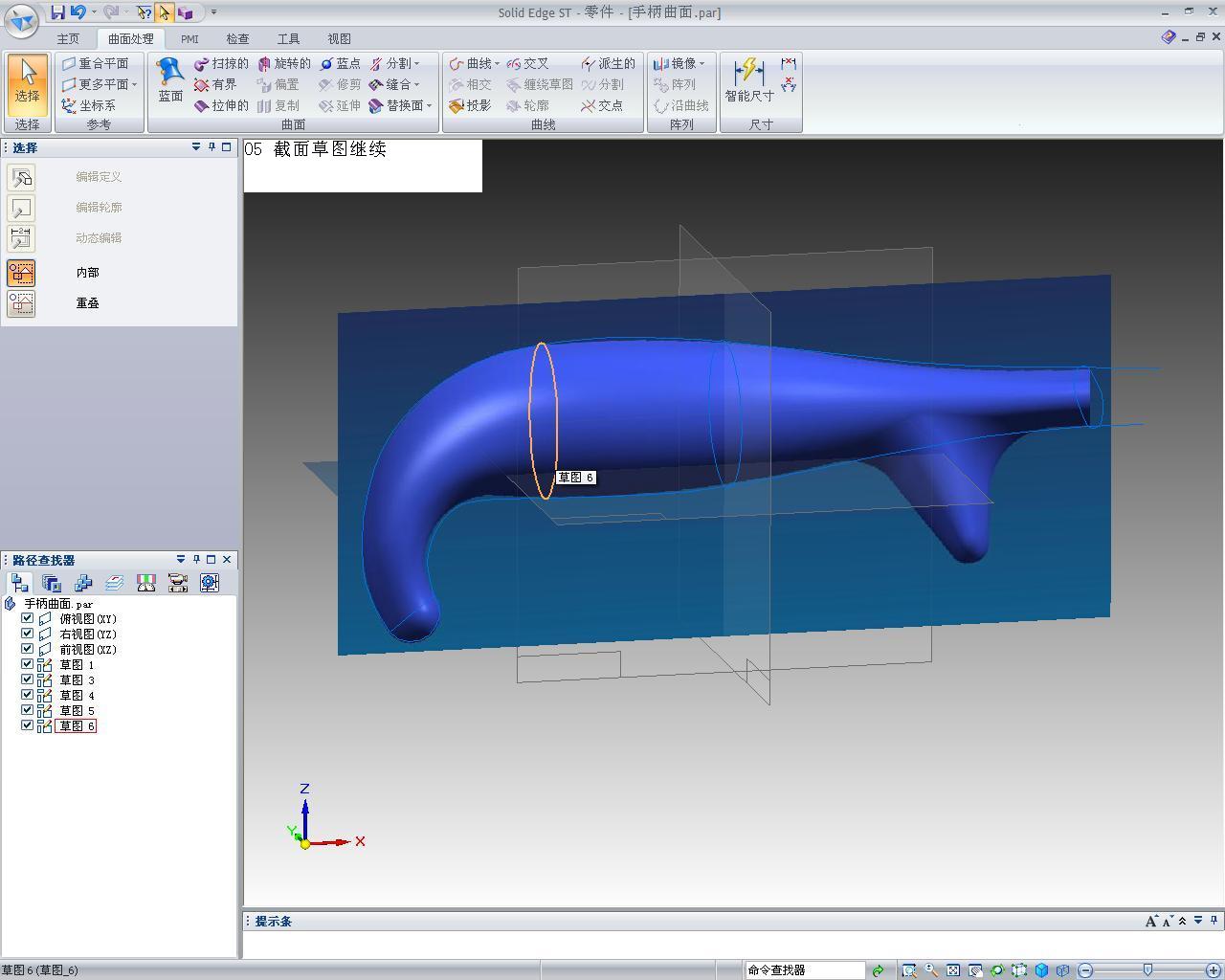

05 截面草图继续.JPG
# [1 [! F0 k' k5 w2 X6 N) [- e

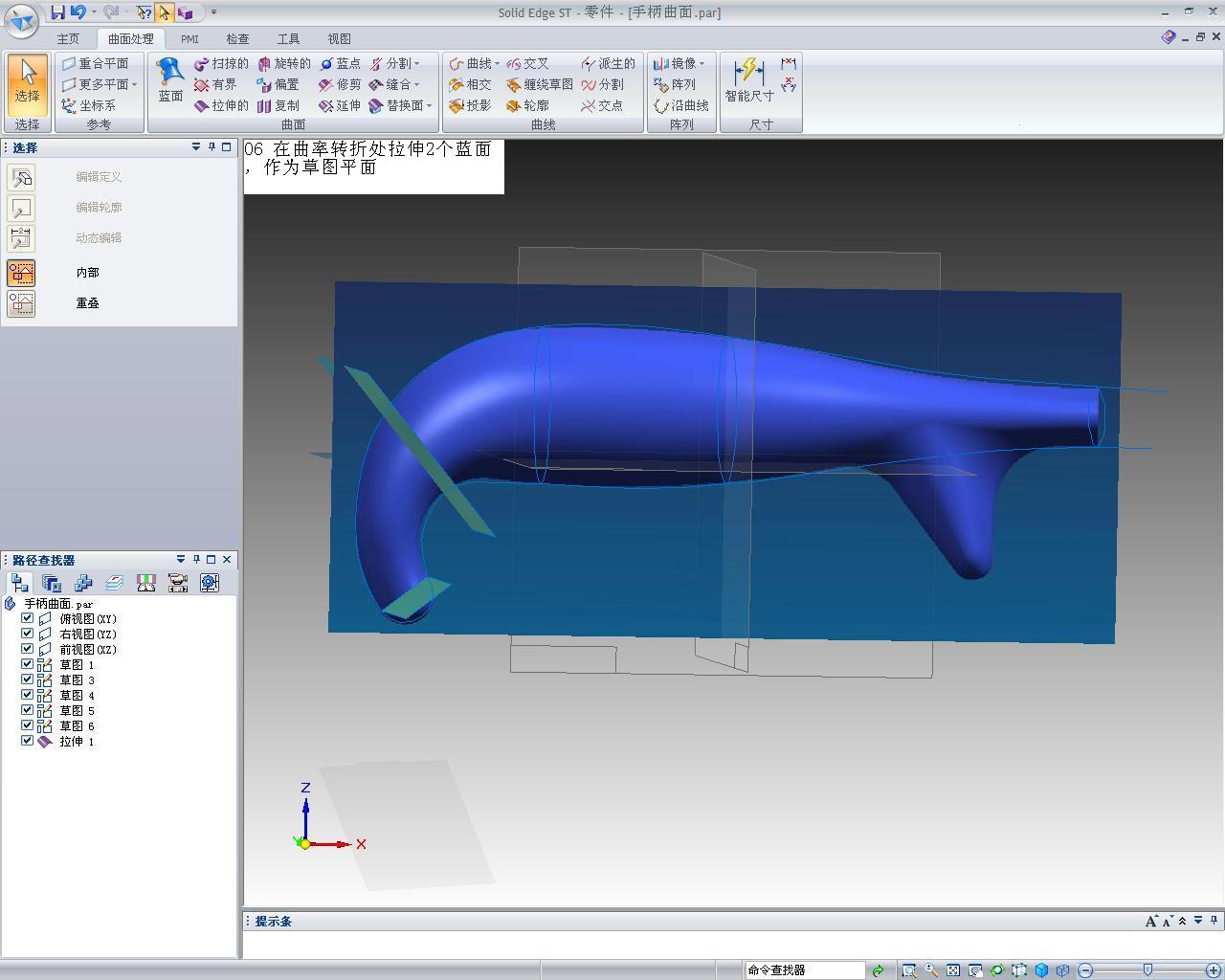

' Q7 X; C& p4 Z! h" {0 H8 ]. V5 a 06 在曲率转折处拉伸2个蓝面,作为草图平面.JPG ; R1 w0 ~. m. }1 M
, G& v7 R: Y/ R& l# E+ w

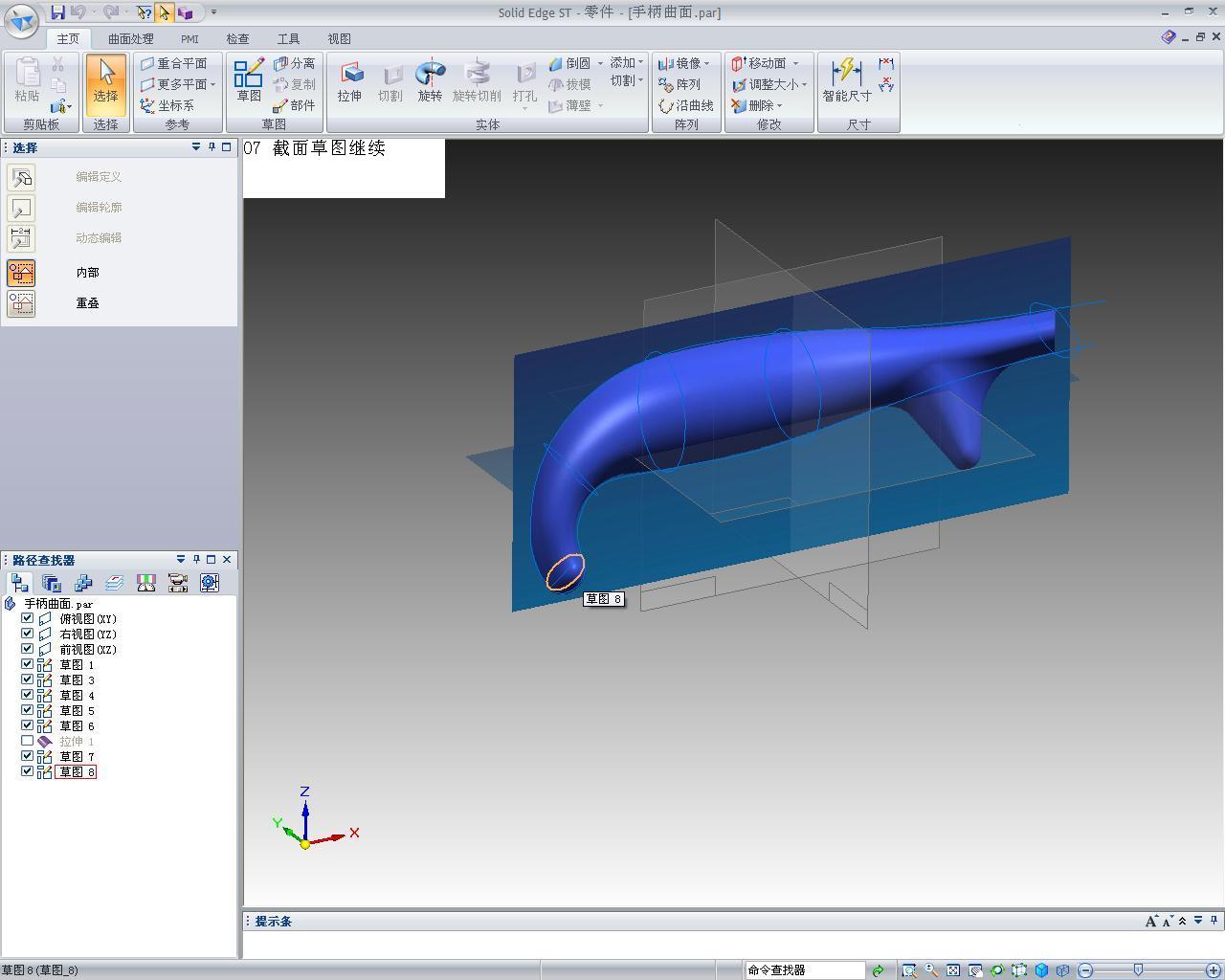

07 截面草图继续.JPG 2 n) B- W" V( X8 R% Z$ n- K' C

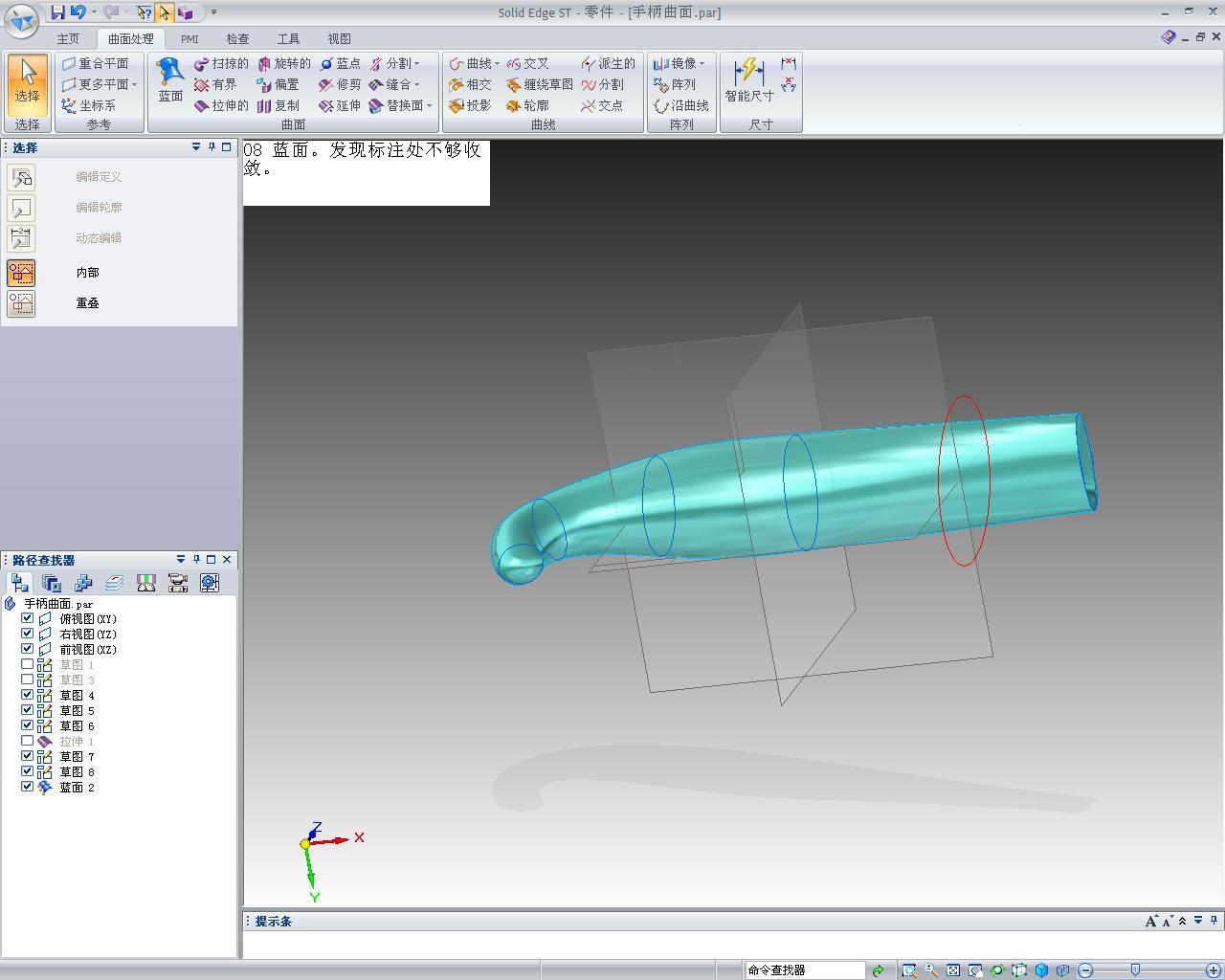

4 ^/ {' f( P( S' g2 ]4 I 08 蓝面。发现标注处不够收敛。.JPG
9 Y; `, g/ l. Q7 P& _5 P- ]5 V0 ]- K& E, N& }

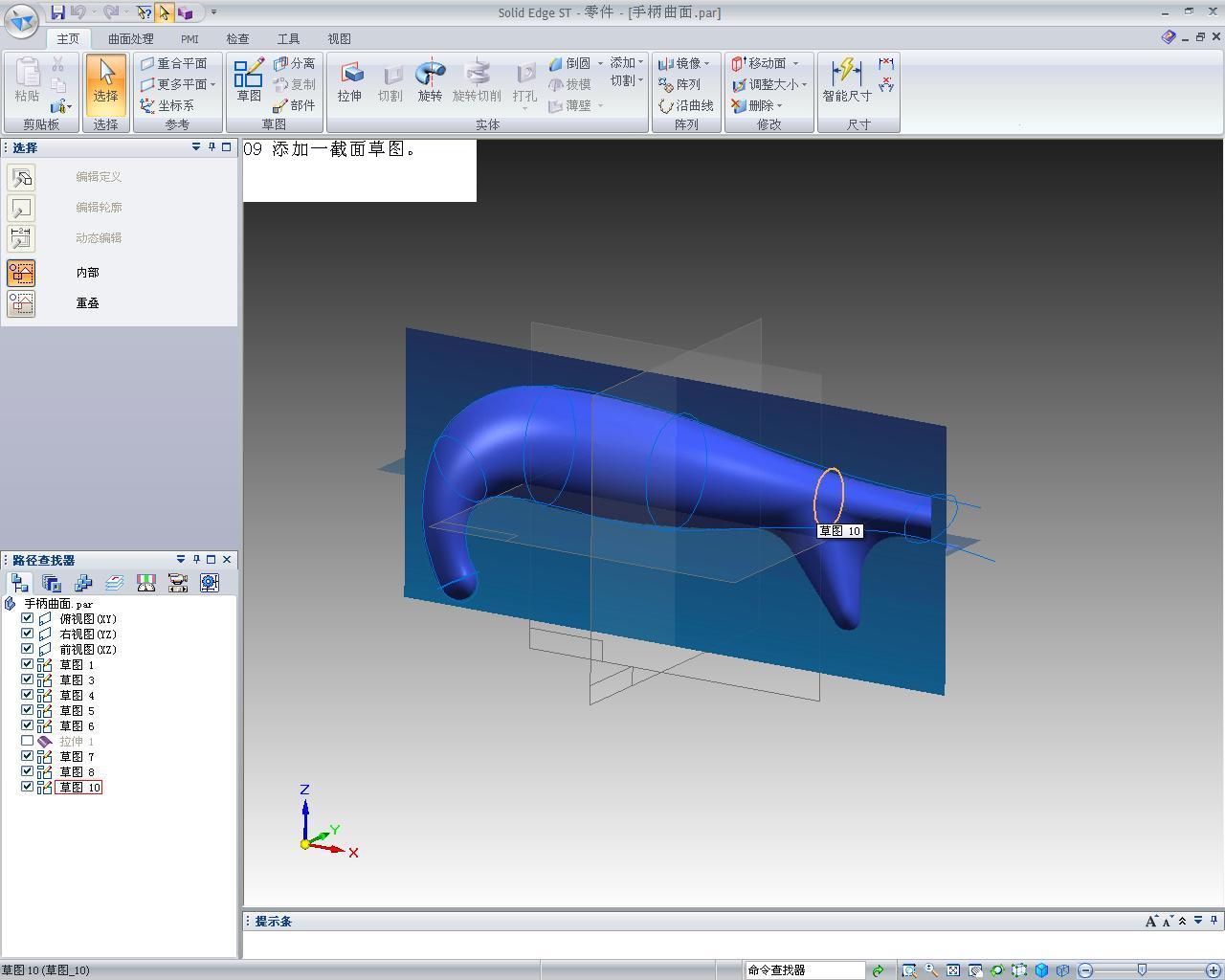

09 添加一截面草图。.JPG
' d. Q" ]- V2 c& f5 D( k4 f6 n  }( X6 |0 X" z

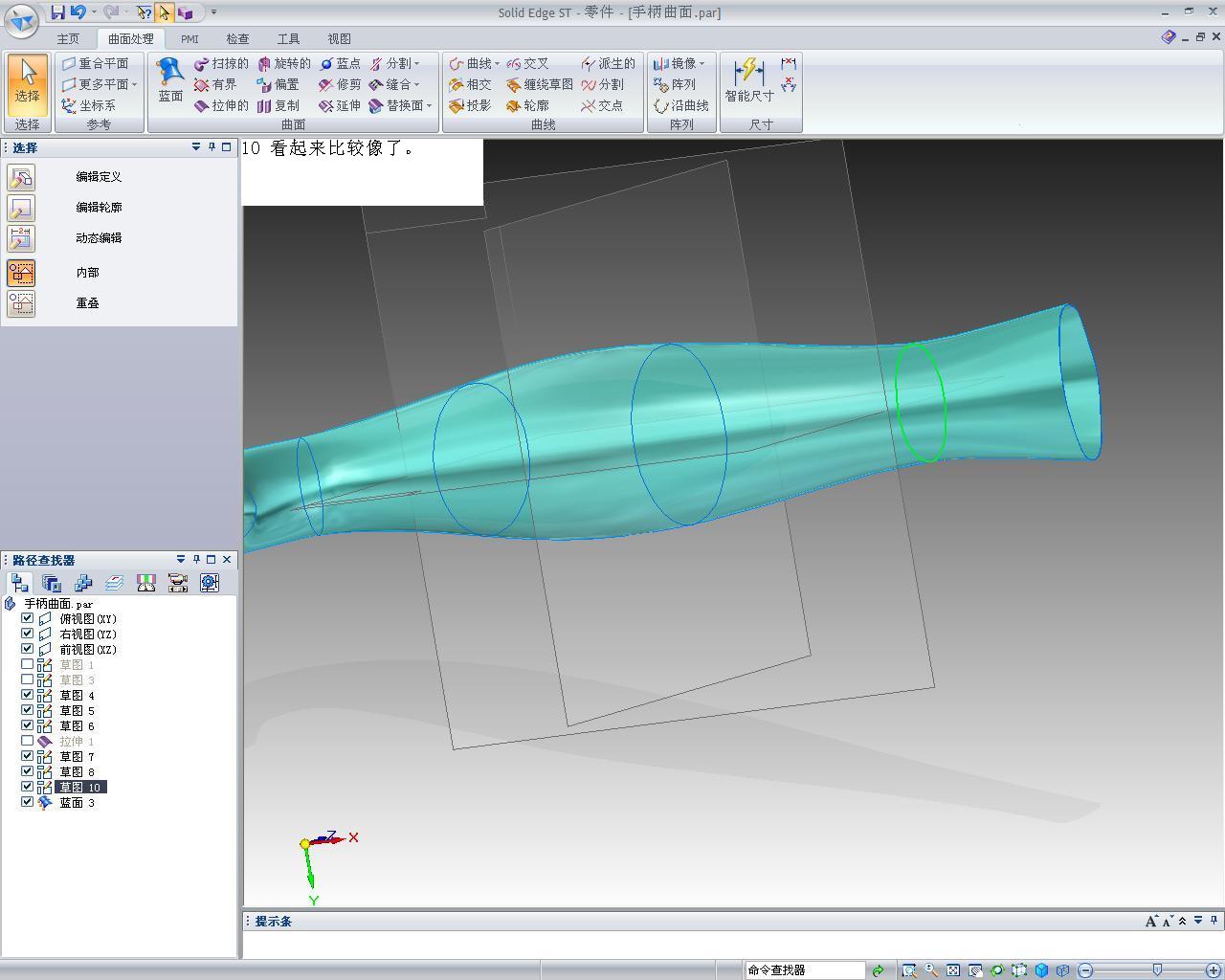

10 看起来比较像了。.JPG
) P2 c) Y2 B. q9 o4 R& E

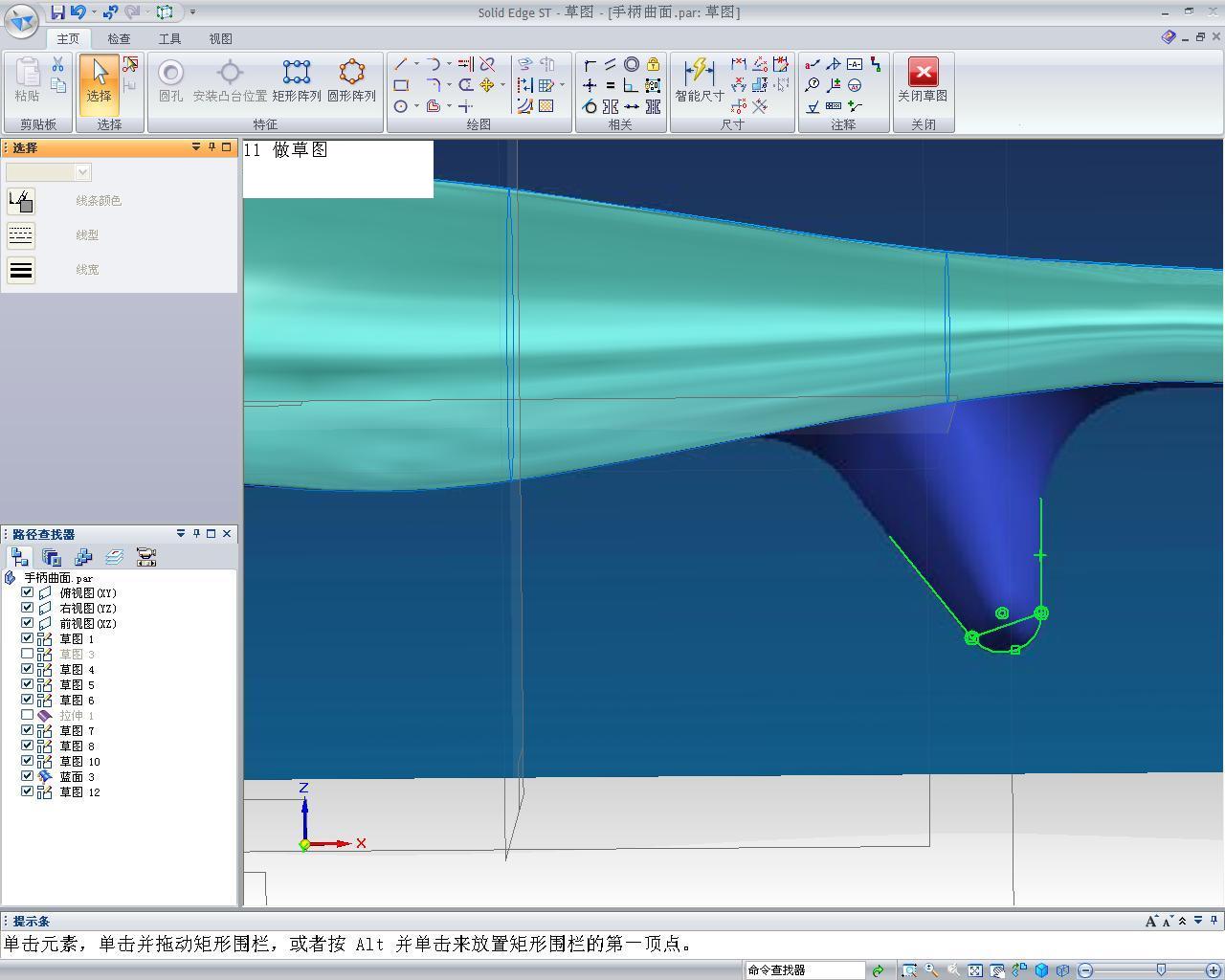

& h& J" f% J5 W4 A 11 做草图.JPG 5 Q. ^. f4 F/ b9 X/ z! C

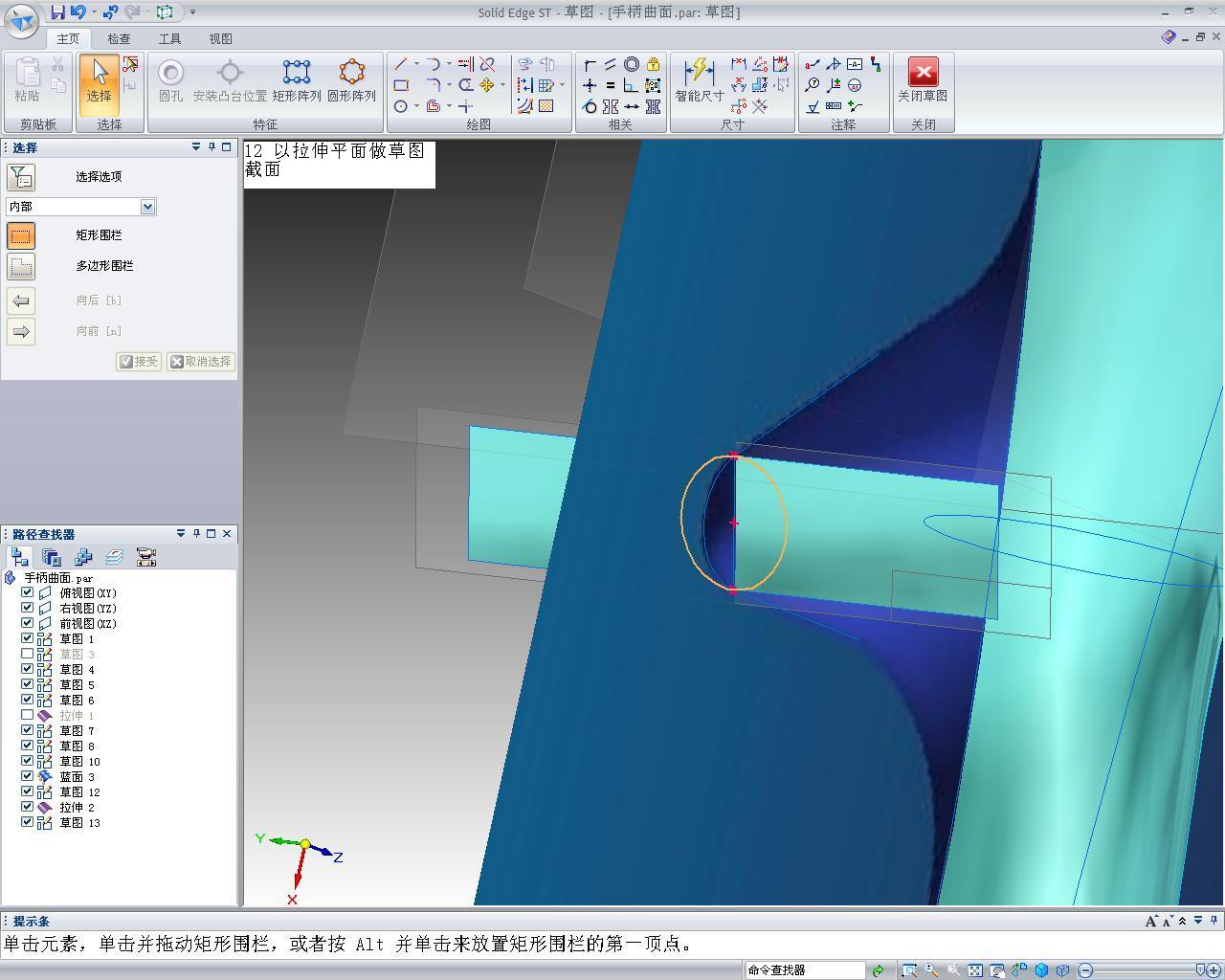

4 \# A4 u- Z! D 12 以拉伸平面做草图截面.JPG
1 A. u4 k& R3 ~4 `+ h5 I

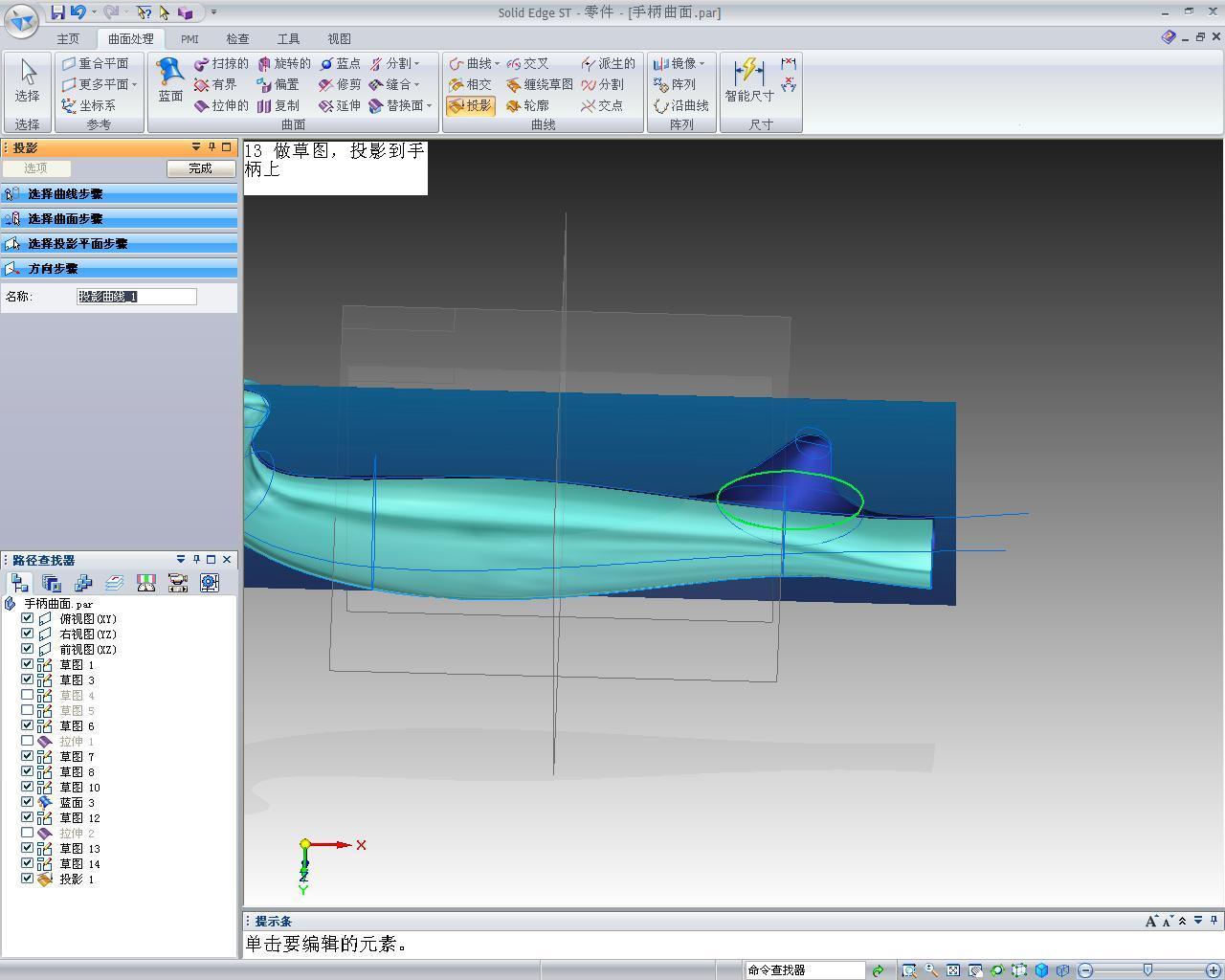

5 {3 r. T* _/ J 13 做草图,投影到手柄上.JPG
1 K$ Q* D  o6 ^6 M7 U1 @( Q1 \) E& E: w# Y

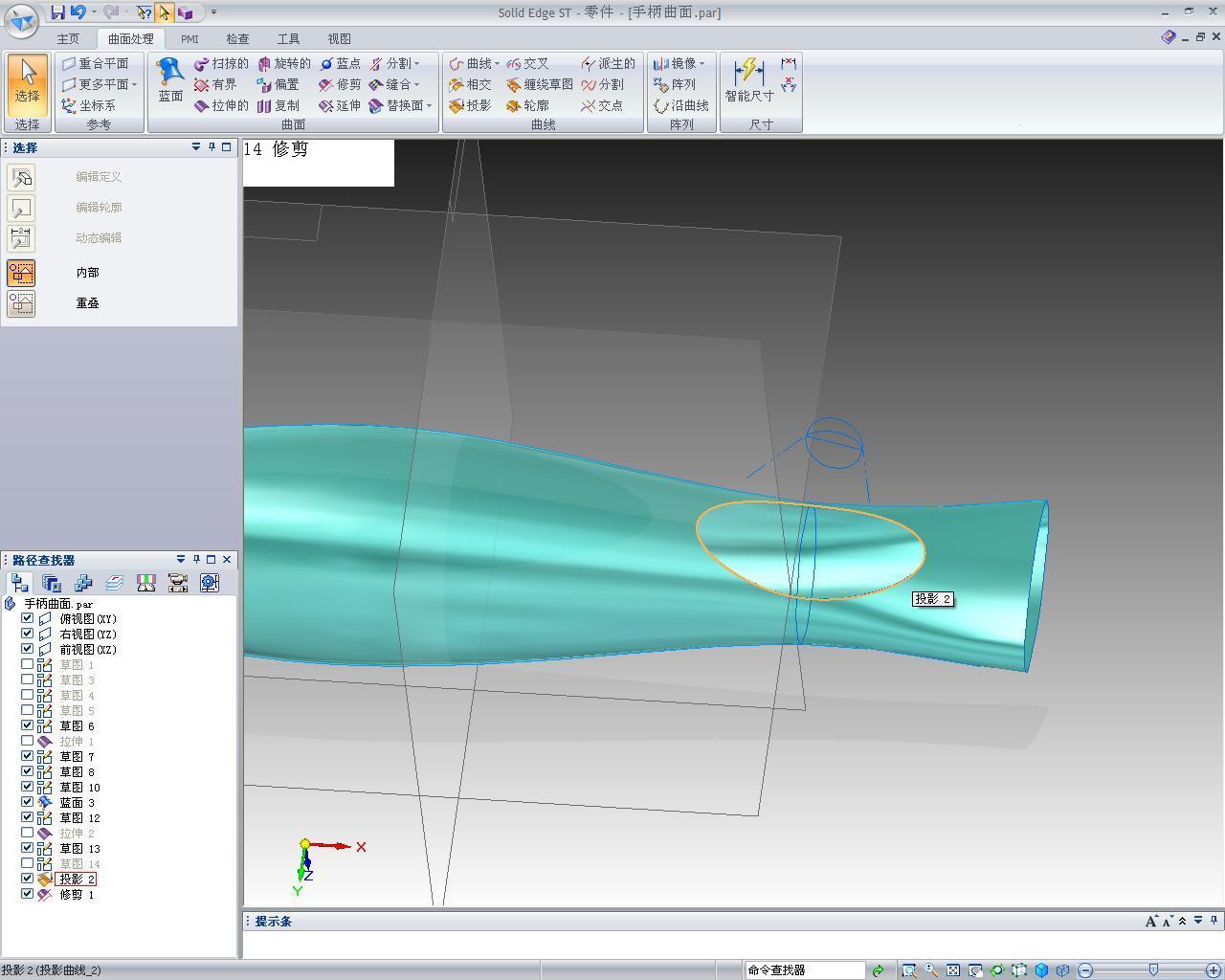

14 修剪.JPG
4 }0 e7 M( G' q8 }( J8 B0 [# ]  U7 W, e

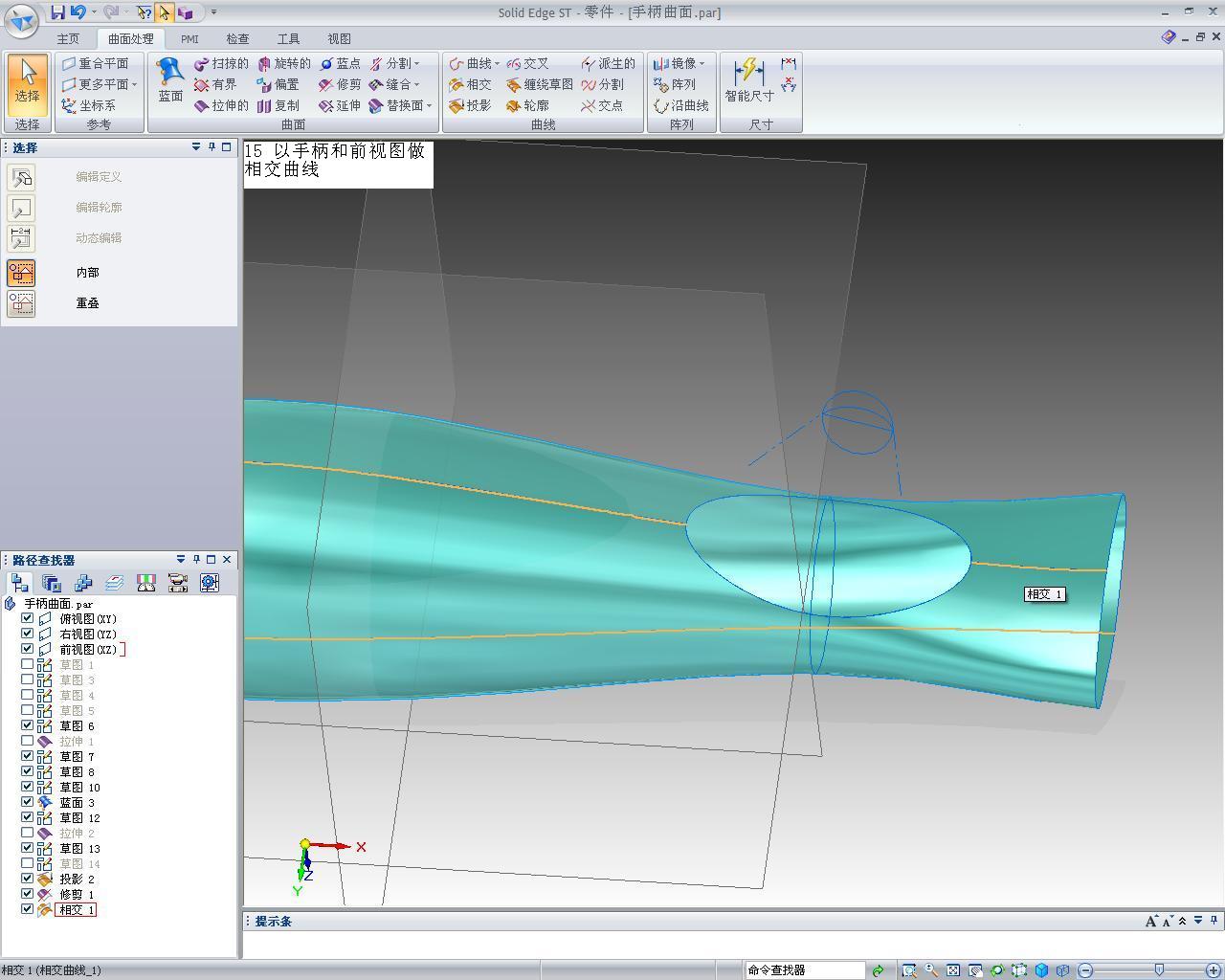

15 以手柄和前视图做相交曲线.JPG ; e0 m- Q* t9 q0 d
( {& [: b/ `. P1 v4 M( e

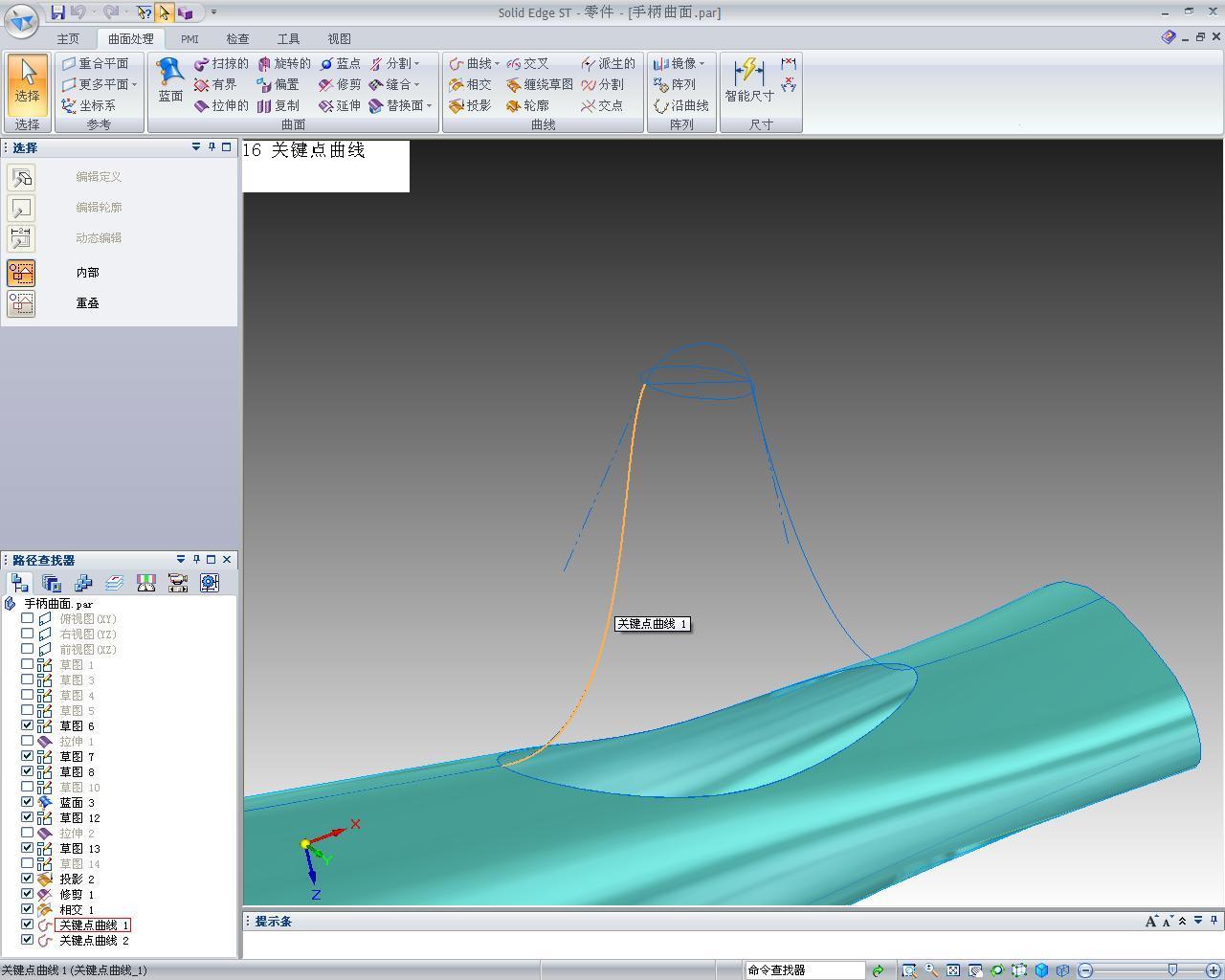

16 关键点曲线.JPG
1 g, h. w' v1 U6 f

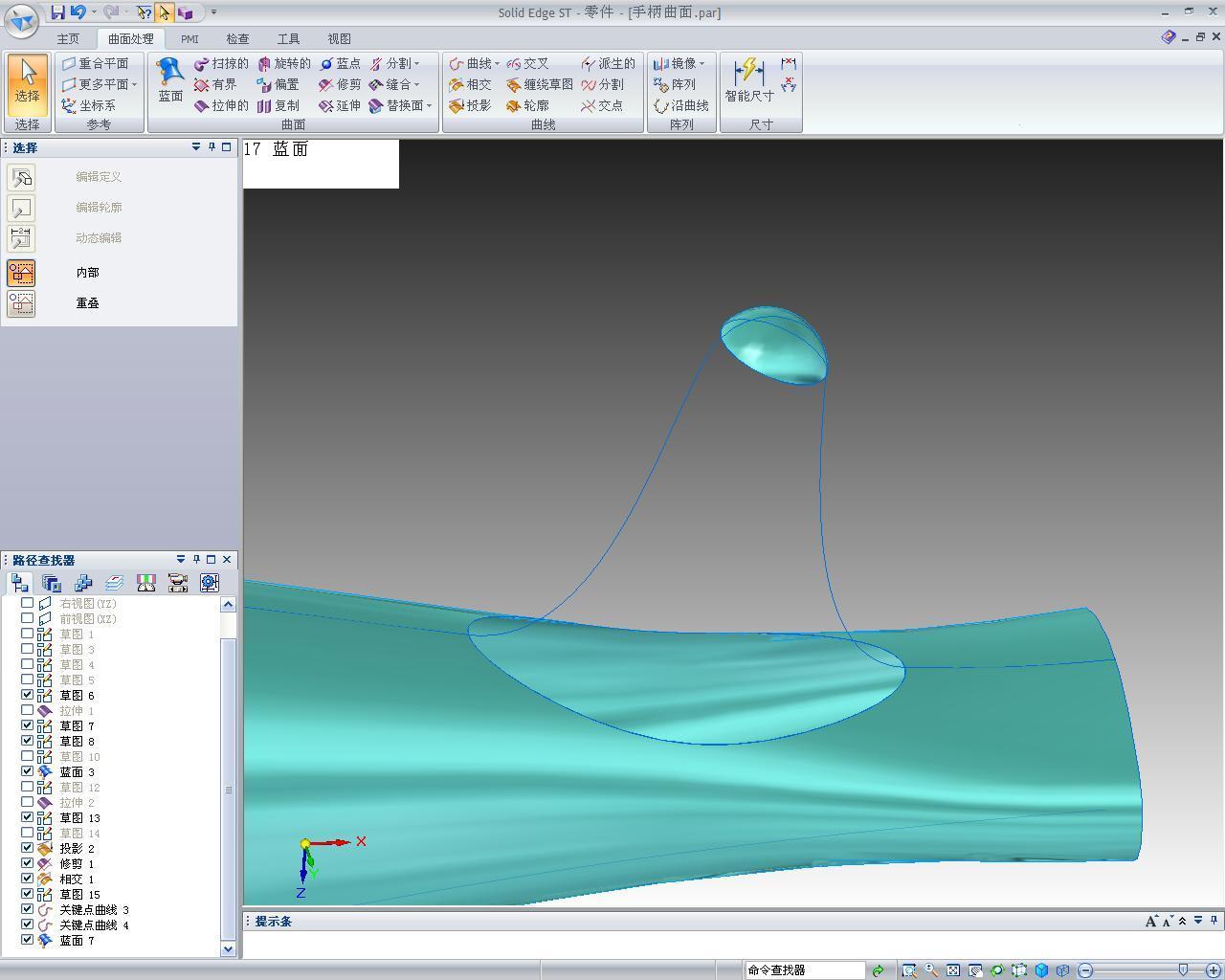

( h4 J- ]' p6 T& p 17 蓝面.JPG
! `) d6 ~: M2 Y% F9 d6 o( \, G% g3 A. G$ `( m7 `, X# @6 D% i; O. {* Z

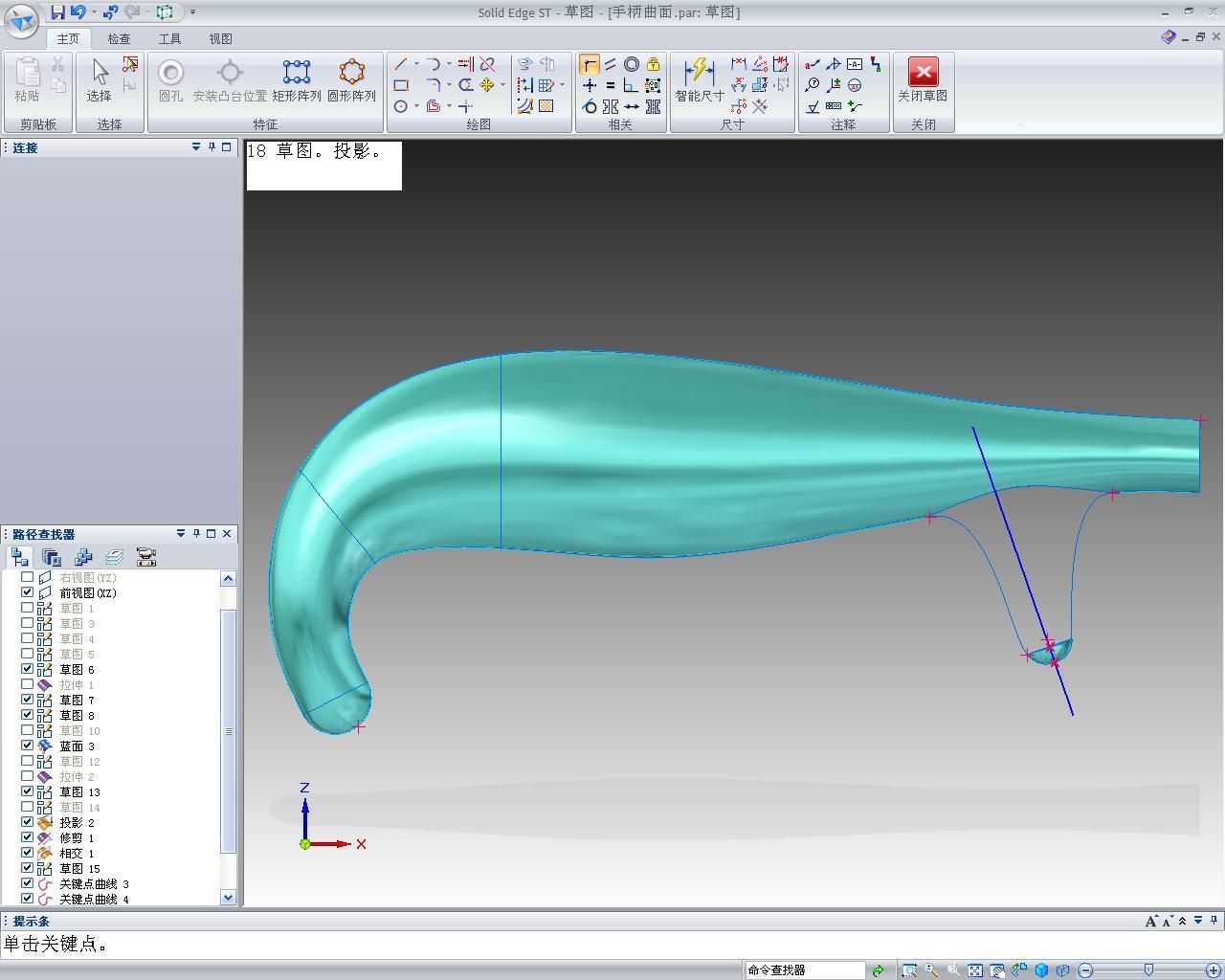

18 草图。投影。.JPG
, R6 s+ ^- D8 A8 L# [8 t. X9 C: Y0 T" F; _1 v" Z

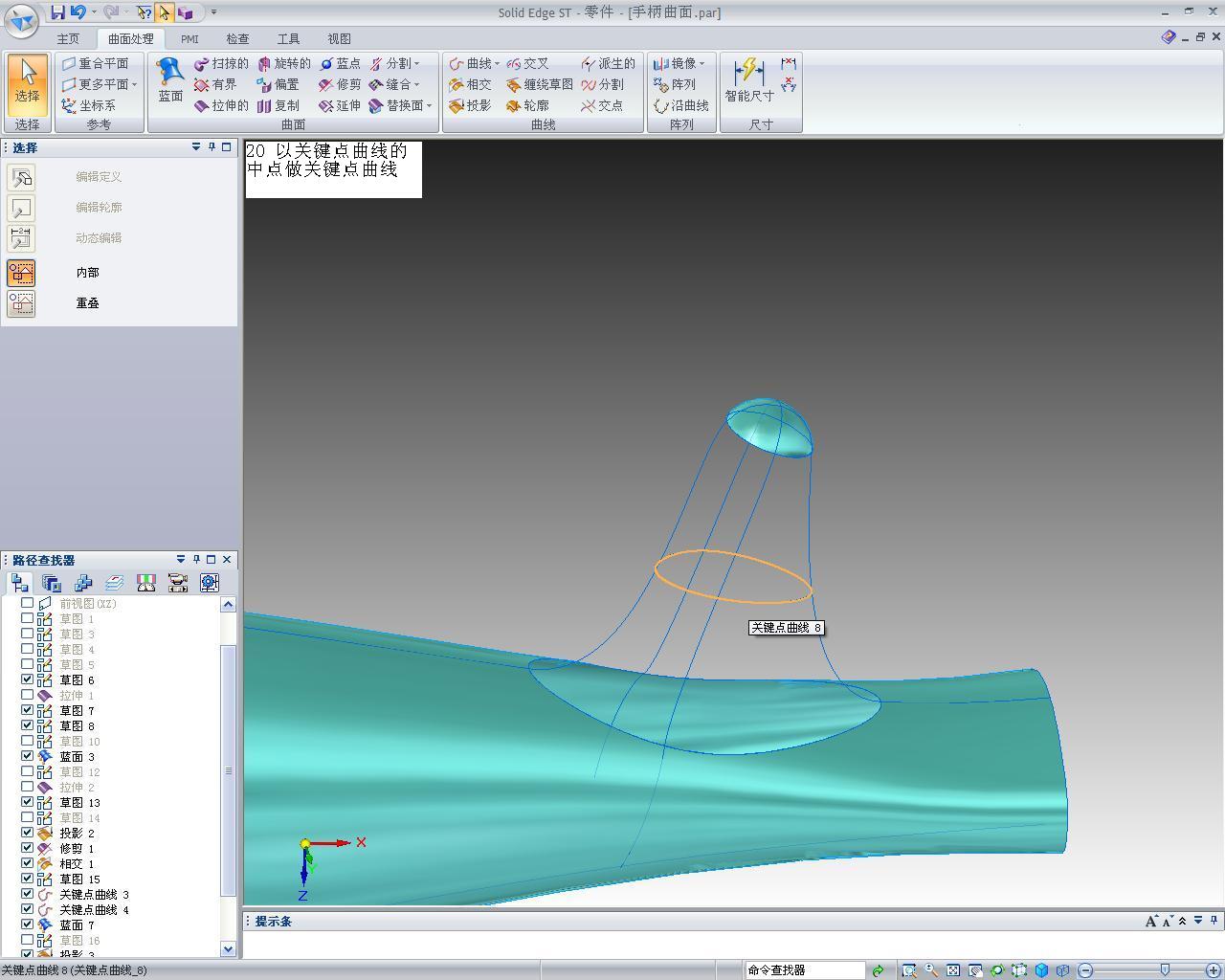

20 以关键点曲线的中点做关键点曲线.JPG
+ l/ N$ C0 Q. L6 d

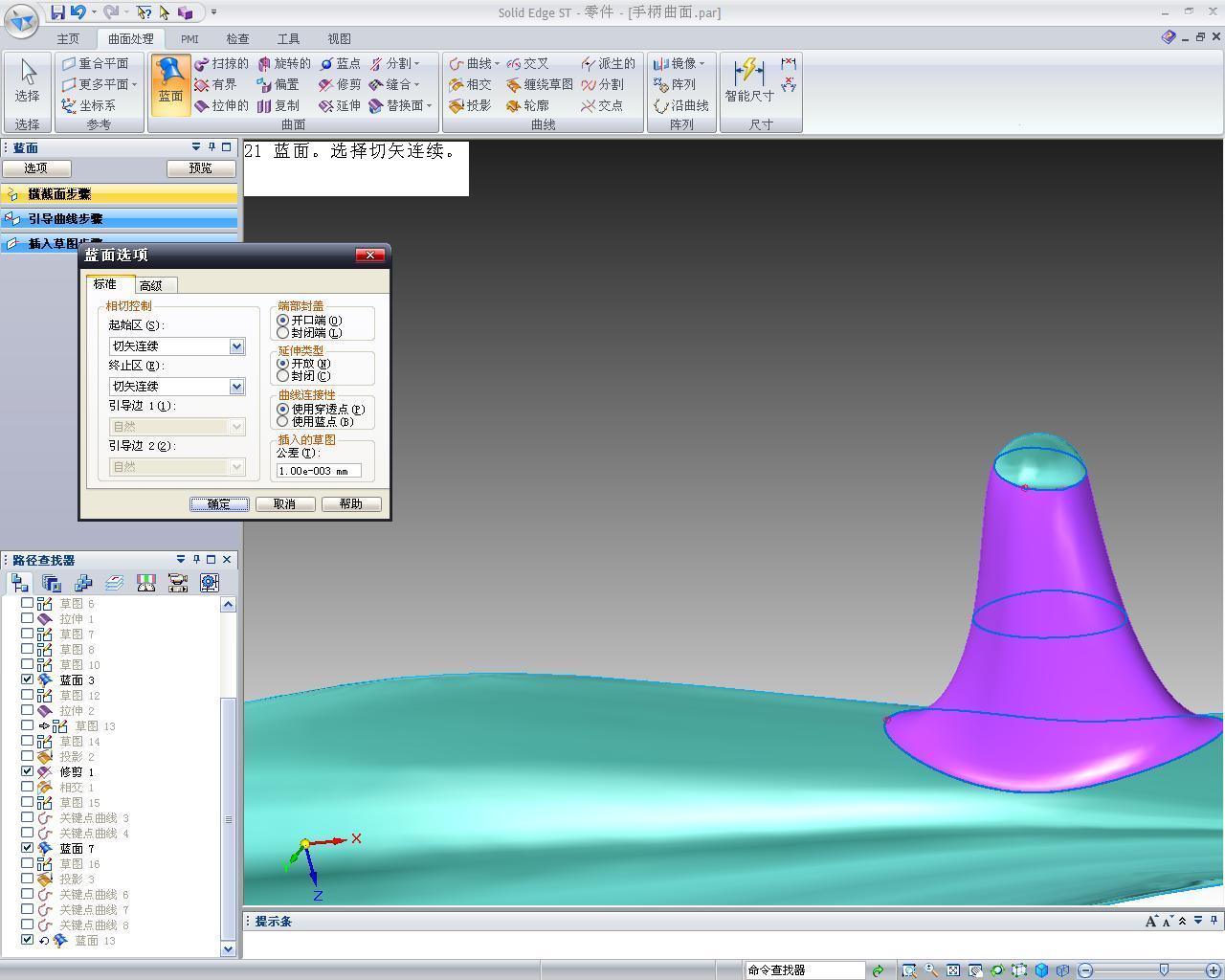

' y4 q( |% M( r! G" x 21 蓝面。选择切矢连续。.JPG
% E+ v# b* g) ~: @. l8 t  R1 Q+ P; K* p  x/ t9 \; ]) z0 L

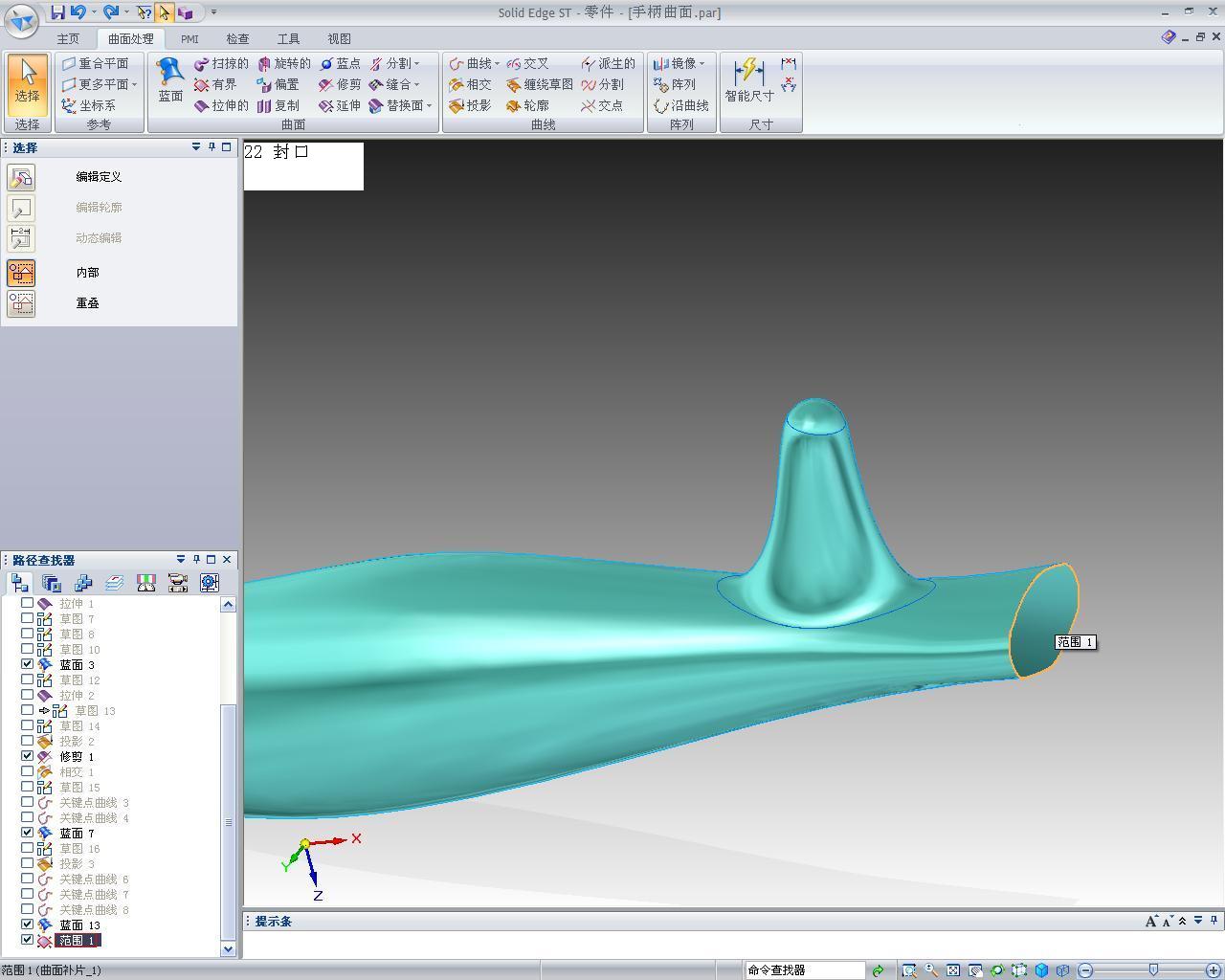

22 封口.JPG # U8 Q9 D+ s/ H" j# p3 B8 W4 r

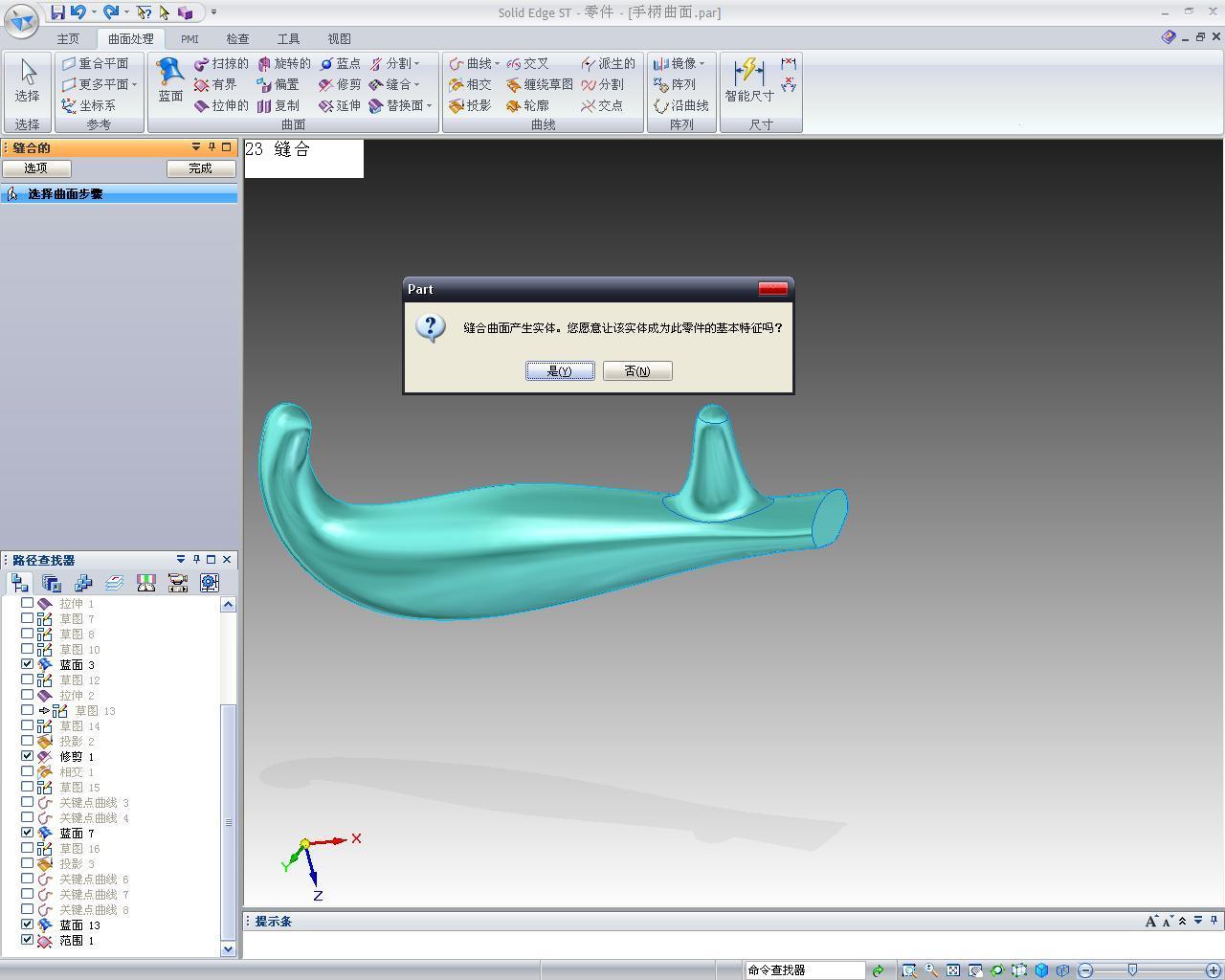

: M$ v! e9 t7 H, y1 p& h 23 缝合.JPG
& c+ O" B' ?' \+ `9 ~& u. U( w% h

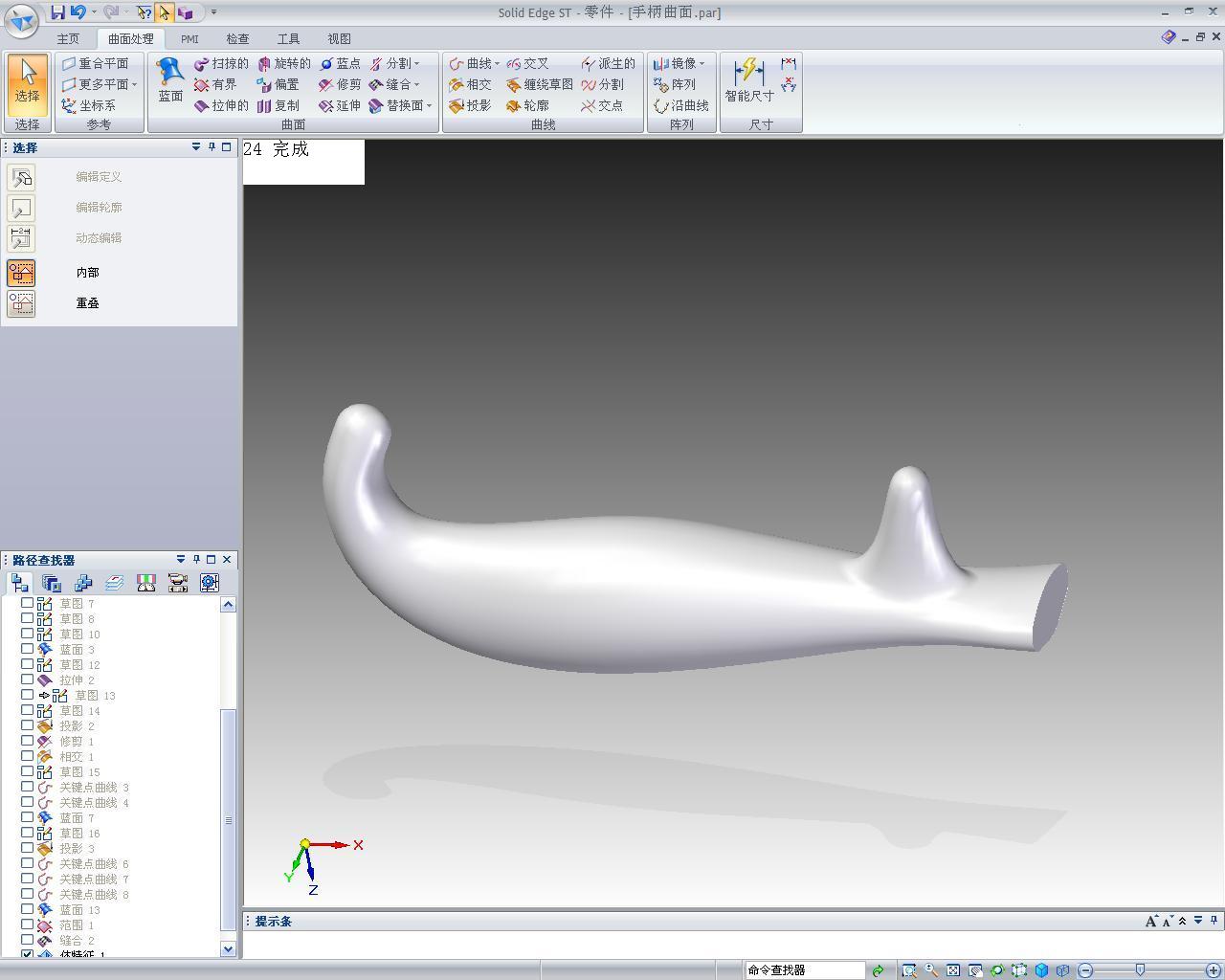

2 s/ J/ E' O; Z2 o 24 完成.JPG
8 V! a9 D/ t! u7 }5 H/ s" [8 ~  v# ?0 S' n

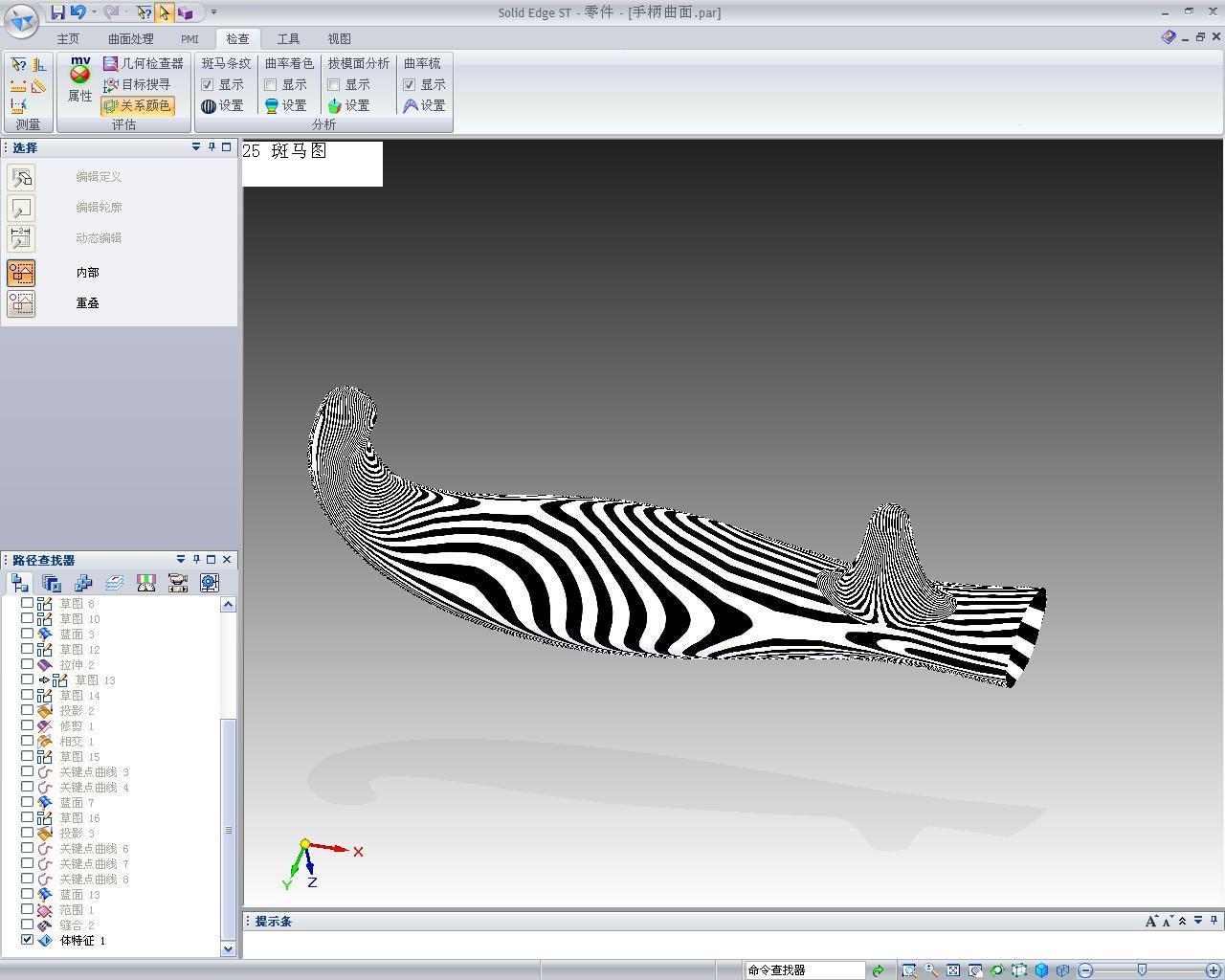

25 斑马图.JPG
' p9 M' H/ C7 m2 l) n9 S, y# c; l. b2 n1 m

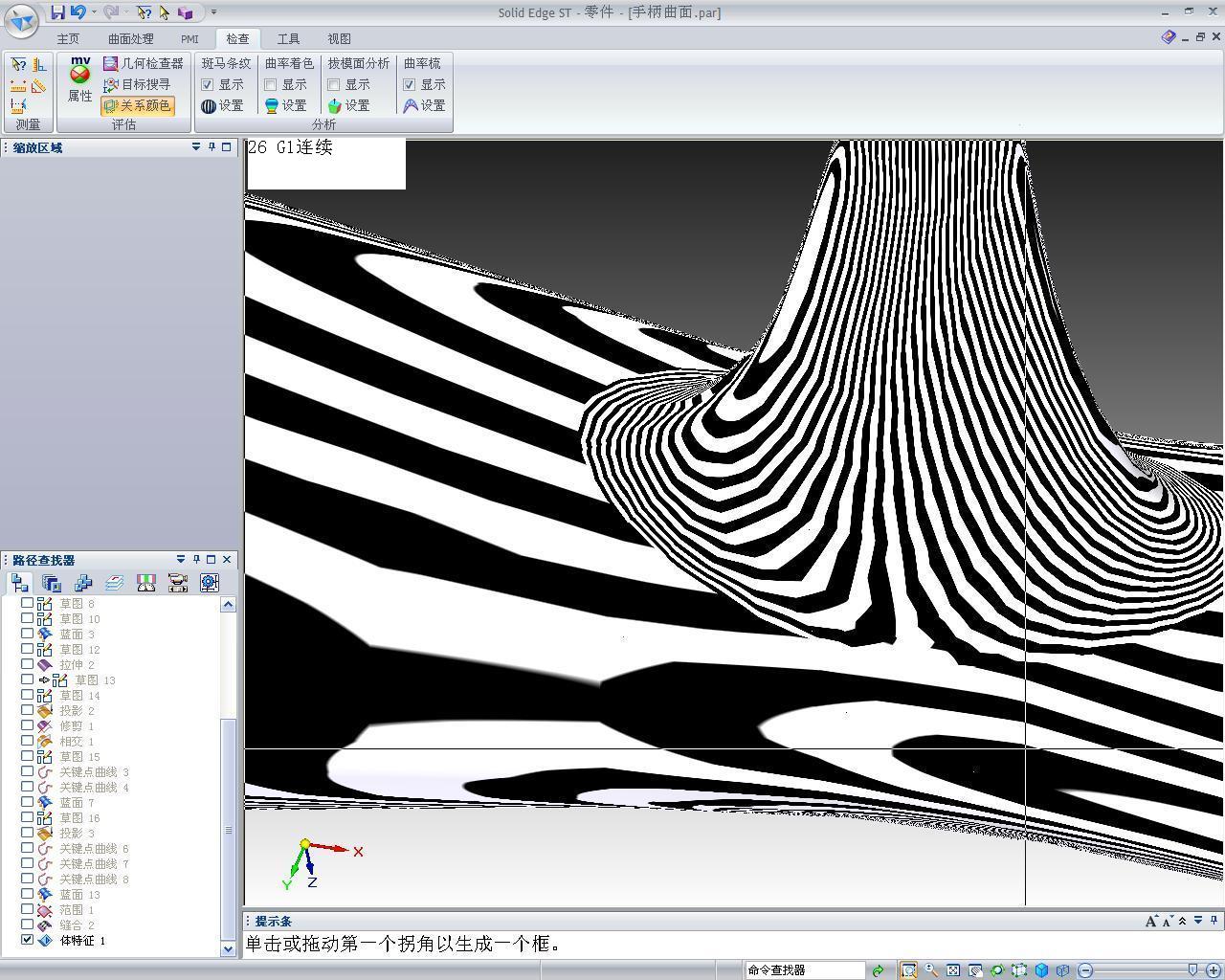

26 G1连续.JPG 3 u# F" m3 T( e, q

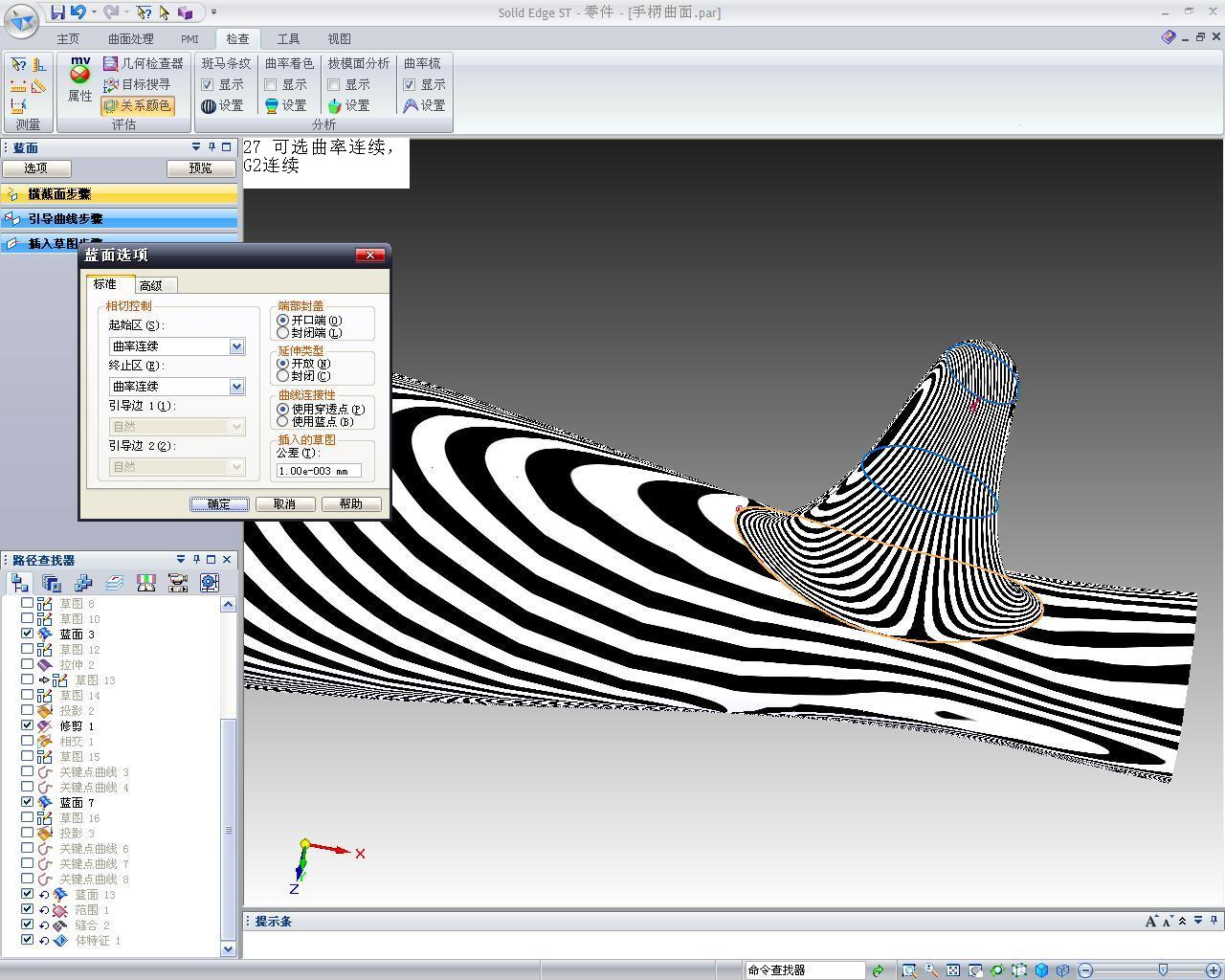

% b3 k+ A/ M% j' X4 q 27 可选曲率连续,G2连续.JPG
! \  a2 l  s, |8 t5 x$ |5 b+ r" m% ~$ R( U6 ?
[ 本帖最后由 driver 于 2009-3-3 01:53 编辑 ]

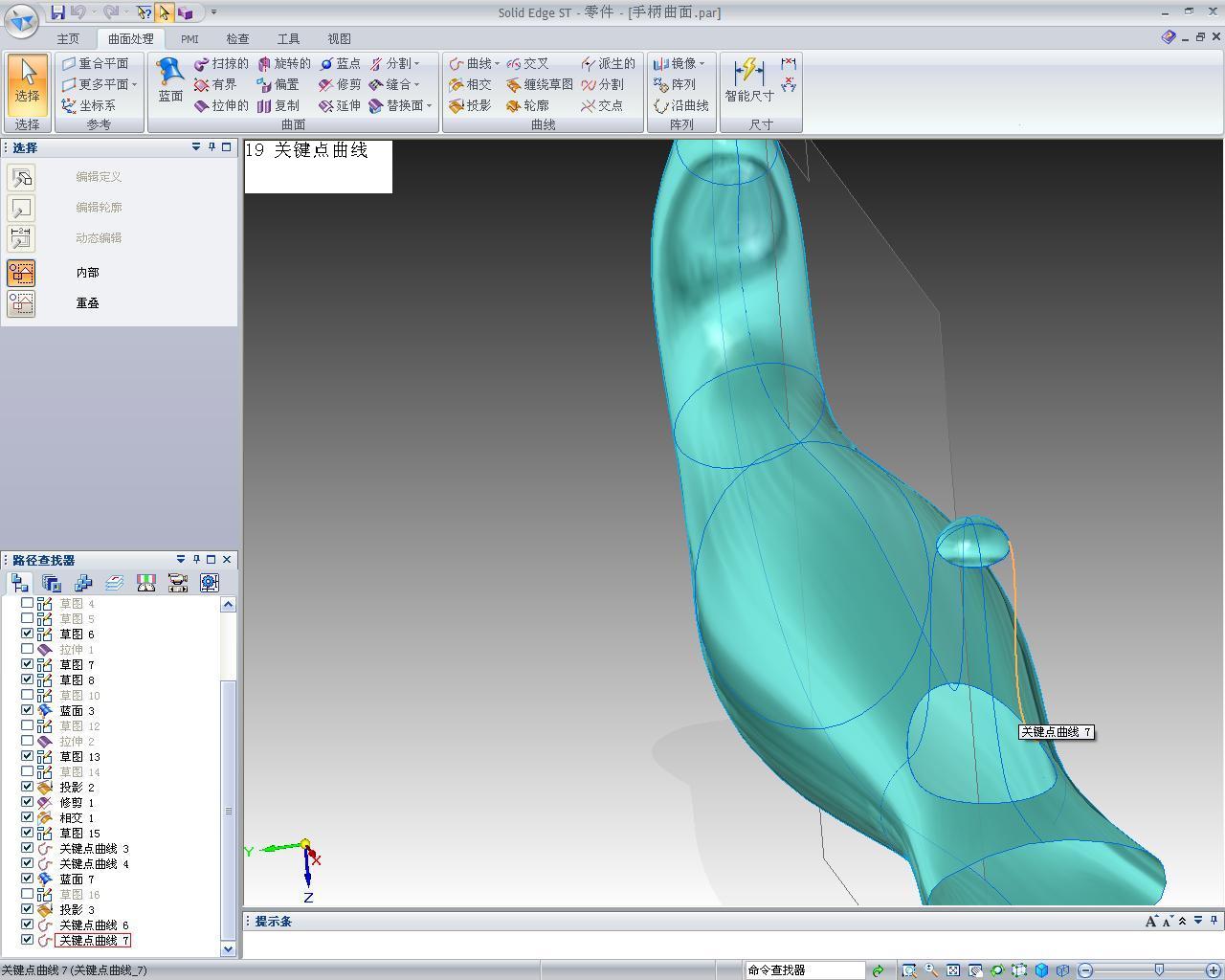

19 关键点曲线.JPG
