solidworks 简单应用之装配明细表之一劳永逸

leegnat

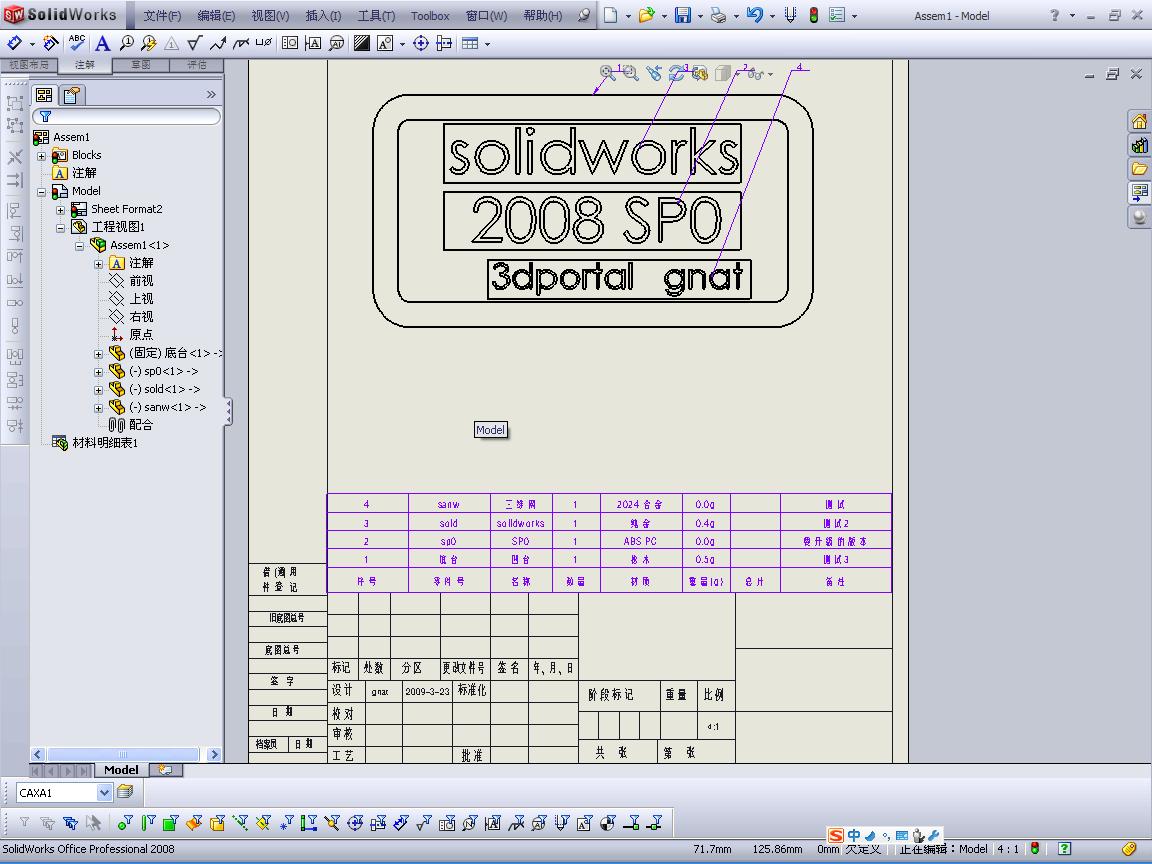

对于生产成品的公司来说，装配图是必不可少的。每次装配图生成后填明细表都是件麻烦的事，特别是通用件，还非得找出以前的图纸看是怎么输的，以免发生多次输入不一致的情况。在摸索了N久后，总算找到了一个稍微简单的替代办法就是用Solidworks的文件属性来传递我们常用的属性值，以避免重复劳动。如下图的标题栏，是我们常用的明细表栏（具体的栏大家根据自己的需要设置咯）。

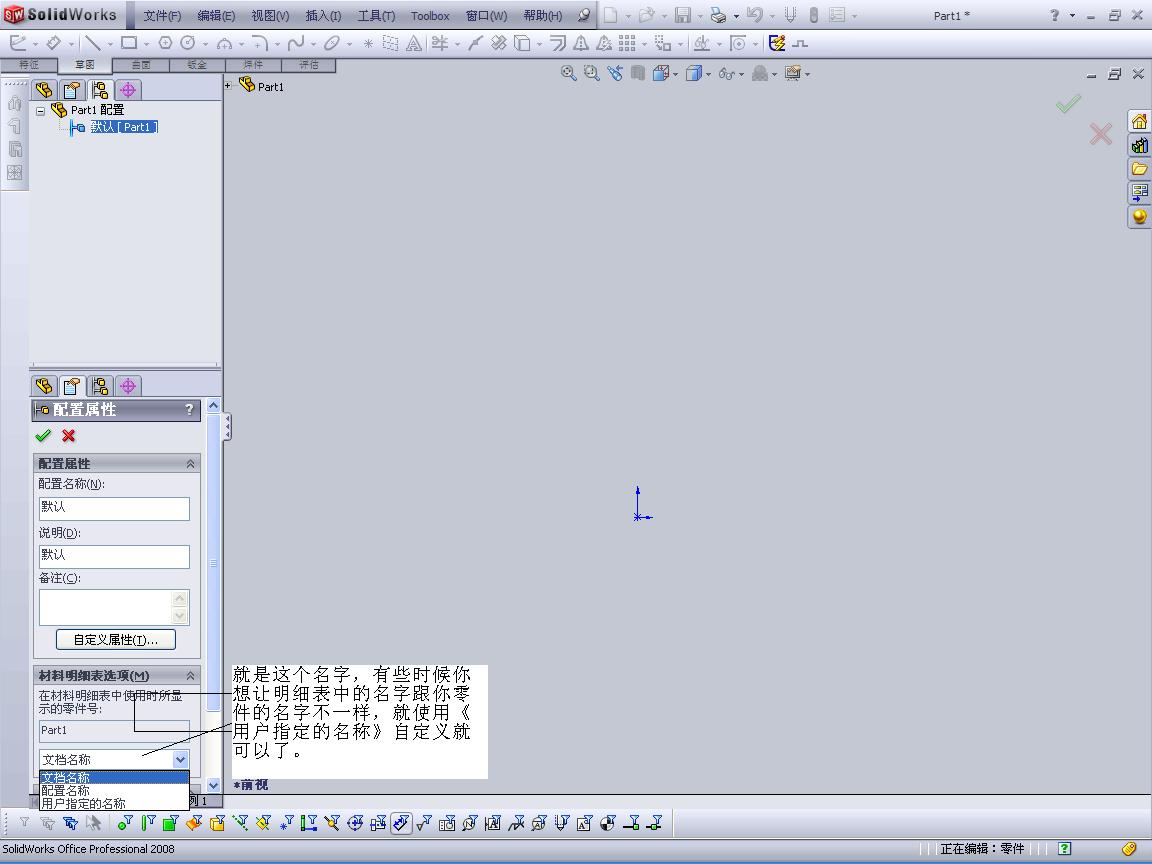

每次我们都导入后默认的会生成序列号跟零件名称（这个名称是我们零件中配置的名称^-^） 。。。。
当然我们可不想后面的几个栏一个一个的填过去吧，我们只要先前在实体文件属性里填好了的话，到了这一步就相对简单了，只要一生成明细表相应的栏目就都可以填满了。

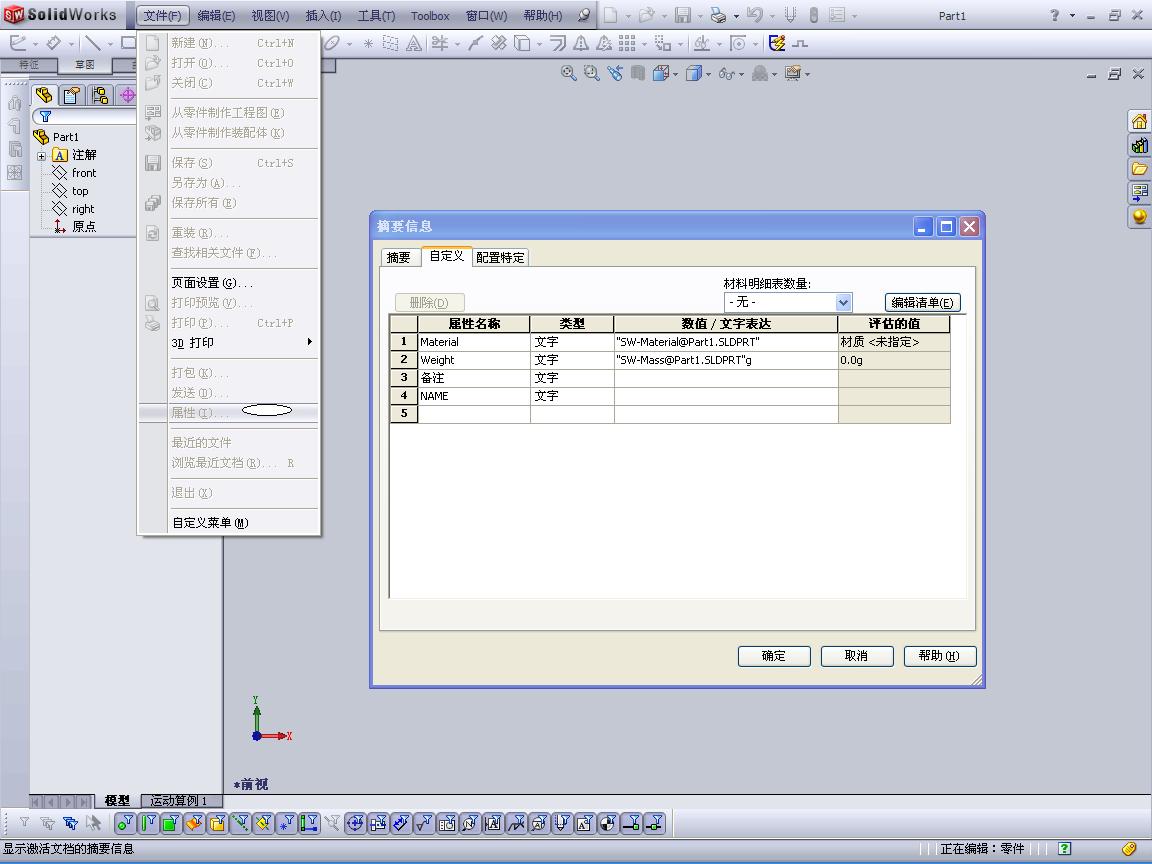

- c; S  |% n. W7 l! U# k0 g' _下图是我的实体文件属性的表，因为我只需要四个，我就只填了四个。（这个实体我有建模板^-^**模板大家都会的吧**，一打开四个属性栏就都有了。只要往里面填相应的值就可以了。）
6 V  U% E; S0 W6 J
具体的操作是：

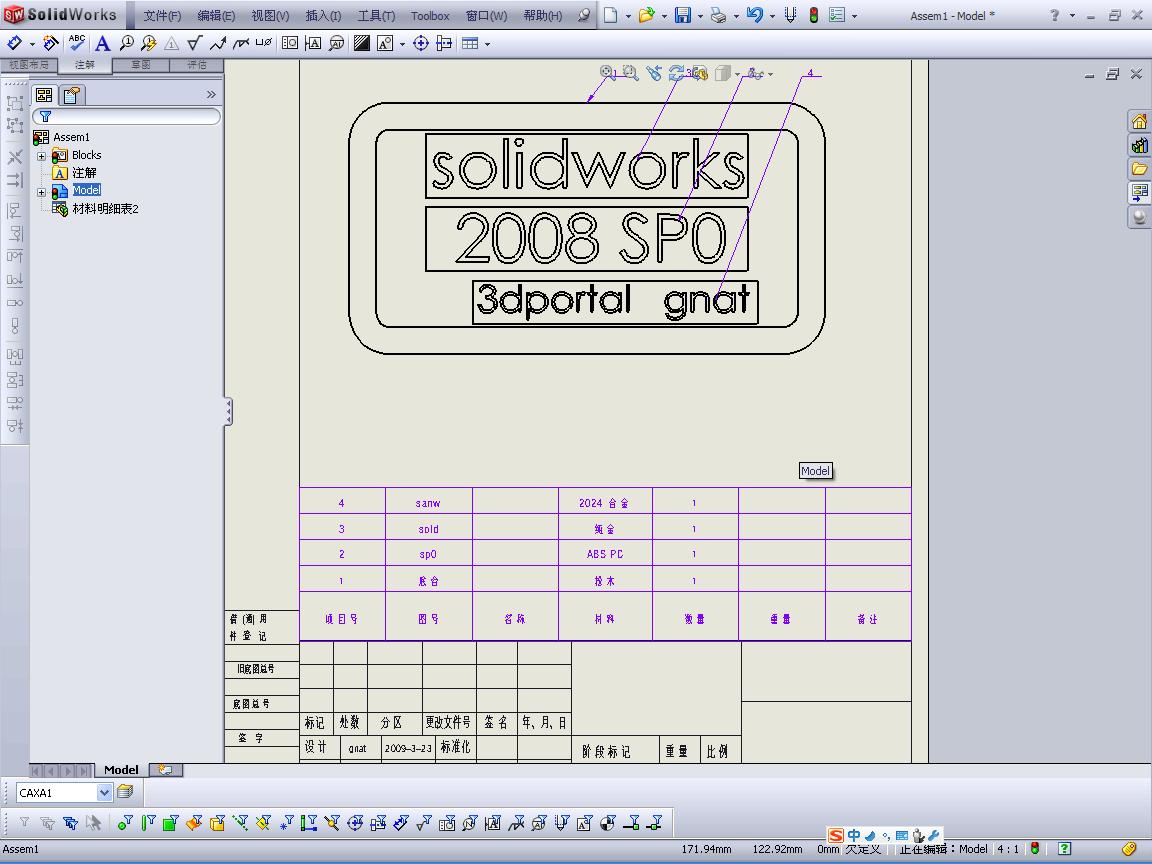

首先生成明细表
+ q: e! Q7 ~$ T; h- O$ x) |

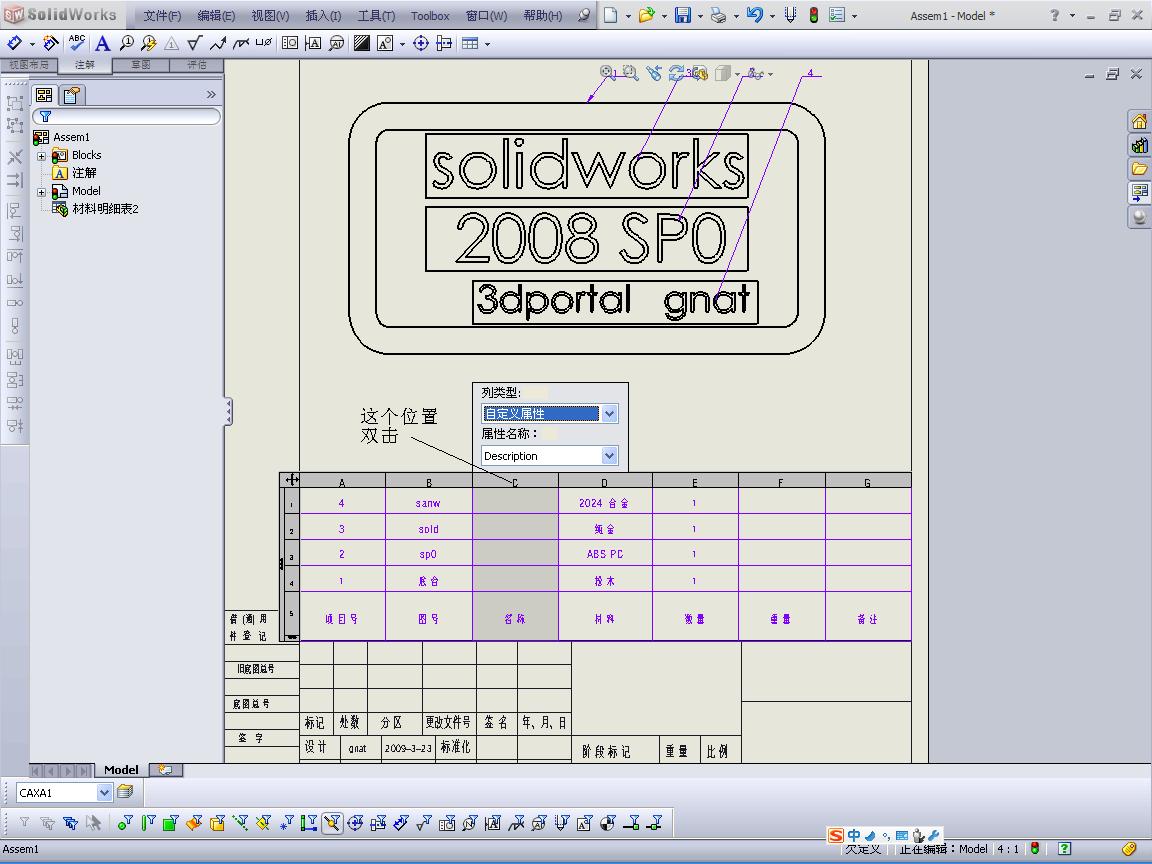

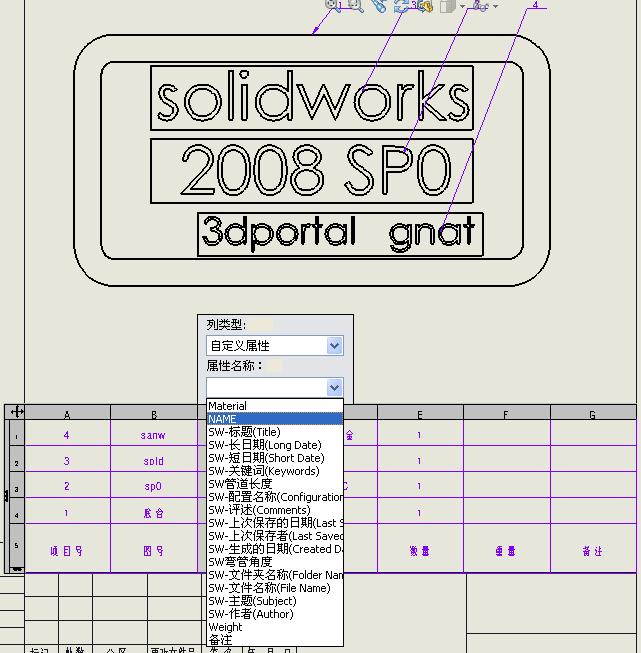

9 [+ c, c: E+ t! m然后
5 b$ j3 }( [/ |1 d
  W1 I( B  A. d& J9 i7 J
9 a3 j- r! j5 K" B' n 、

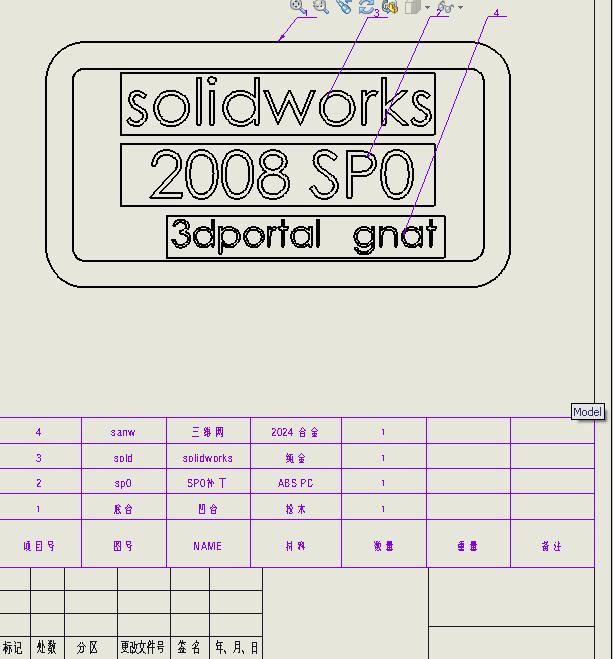

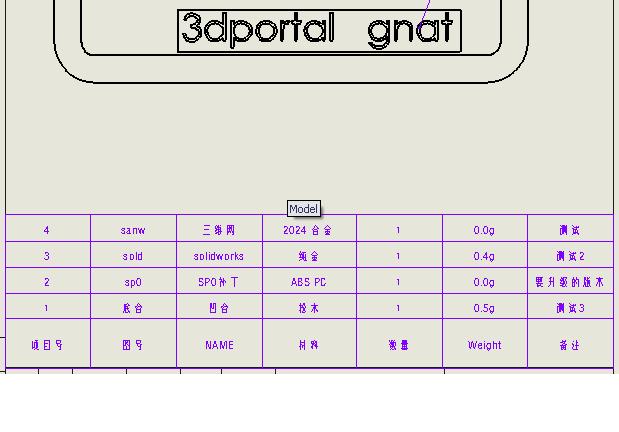

: w' t: x( E6 k" r4 a/ D3 U0 P其它的类推。最后完成为这样。

6 u! Y7 n- v+ A; L; s7 D* G! Z最后一步才最重要，将这个表保存成模板表，以后用的时候直接插入就不用每次都设置了。（实用才叫有用）。。。
. _3 R3 E+ J- d: `& s其实相对于其它的三维软件。Solidworks的工程图对国标的支持是最好的了，(现在的公司做领导的都很叼，啥东东都希望跟标准接近，没有办法啊! )尽管有些地方显的不是那么的完美。
, G1 G& A- n; }. a: s另外在solidworks中还有很多我不知道的东西，希望通过各位前辈们的指导，以及自己的努力，能发掘solidworks更多的功能。也祝愿solidworks越做越好。
2009-03-23   gnat。。。。。
