请问这个图怎么用SW画呢

wzcad2 · 发表于 2009-3-28 22:17:56

您需要登录才可以下载或查看，没有帐号？注册

x

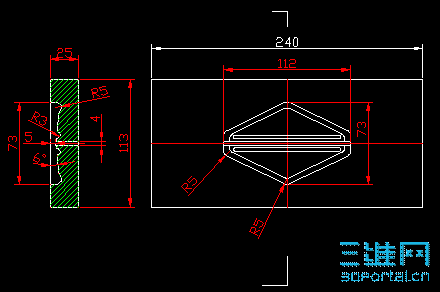

请问这个图怎么用SW画呢,我用SW2007现怎么也画不出来，请高手批点.

[ 本帖最后由 wzcad2 于 2009-3-28 22:41 编辑 ]

lizuoshan · 发表于 2009-3-28 22:23:57

请贴图！这样直观些。

wzcad2 · 发表于 2009-3-28 22:44:06

图中两个小槽少了一尺寸，宽度为11

yangzhi125 · 发表于 2009-3-28 23:01:05

这个是不是某个东东的型腔？？
我感觉应该画着挺费劲的
需要曲面

wzcad2 · 发表于 2009-3-28 23:15:00

我现在不费不费劲的问题，是画不出啊老兄，

努力到无能为力 · 发表于 2009-3-29 00:30:43

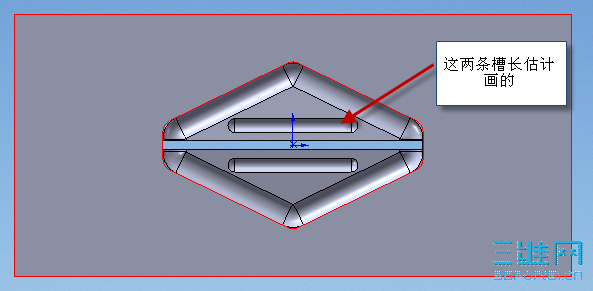

看看这是你要的图吗？
对不起！我只是把它用最笨的办法画出来的？肯定不是科学的3D作图法。
我希望有大师出来指正一下正确的画法思路。
渴盼中.........

[ 本帖最后由无友于 2009-3-29 00:36 编辑 ]

wzcad2 · 发表于 2009-3-29 01:23:04

结果是这样的，渴望指点些正确方法

wzcad2 · 发表于 2009-3-29 01:25:10

结果是近视这样的，渴望指点些正确方法

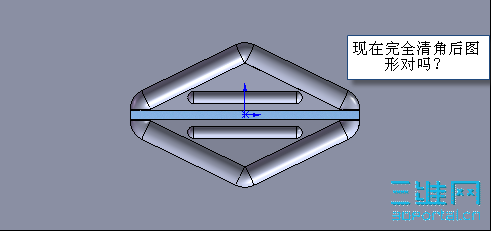

wzcad2 · 发表于 2009-3-29 01:34:13

再仔细一看完全不是那么回事，不对
结果不对，方法不对，思路更不对

努力到无能为力 · 发表于 2009-3-29 09:24:35

我想问一下，结果哪些地方错了。当时没有清角外。
我知道方法和思路都不对。但图应该要画对呀！

wzcad2 · 发表于 2009-3-29 10:03:18

周边的R5槽未与周相切，之所以产生了要清角的工作，
我之前用的先画出形腔外形，再用做模具形腔的方法来画的，也是思路不对，因为我也不知道直接该怎么画。
请高手指点

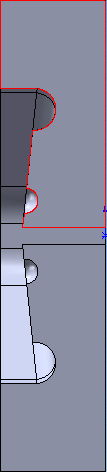

努力到无能为力 · 发表于 2009-3-29 10:44:42

就是清角的问题吗？
我是画的时候没注意到，从后面往前面拉伸再切一刀就能清角了。

[ 本帖最后由无友于 2009-3-29 10:51 编辑 ]

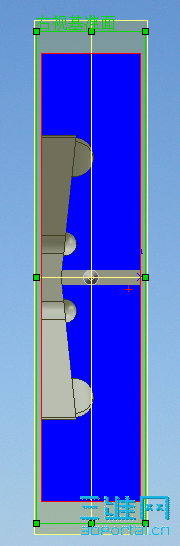

wzcad2 · 发表于 2009-3-29 12:40:17

结果就是这样的，能否探讨出正确的方法

wzcad2 · 发表于 2009-3-29 12:42:11

一起来探讨学习吧

wzcad2 · 发表于 2009-3-29 12:43:41

一起来探讨学习吧

:call:
WZCAD@126.com

努力到无能为力 · 发表于 2009-3-29 19:29:19

其实图形还是有问题的，记得有好方法时传我一个哦！
交个朋友吧！437125767@QQ.com

努力到无能为力 · 发表于 2009-3-30 20:09:13

唉！楼主您这个图用SW就没有规范解吗？
还是大师们都不愿出招呢！

wzcad2 · 发表于 2009-3-30 20:31:43

还没有哪位大哥原意给予指点啊，还在渴望中啊

yutianzhisan · 发表于 2009-3-31 09:34:03

应该是这样子画的

wzcad2 · 发表于 2009-4-3 22:31:37

有没有哪位高手给个正确画法啊
