新手求助：如何标注这样的直径？

喜悦阳光 · 发表于 2009-4-1 19:15:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

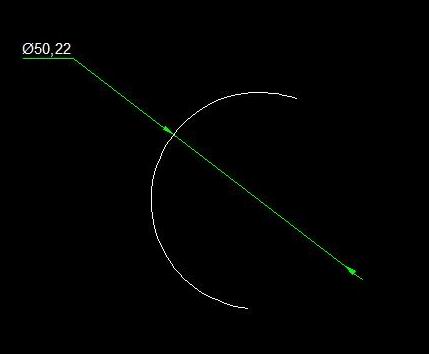

想要标注成这个样子：

但不管怎么改标注样式，只能做成有两个箭头的

龍杺起航 · 发表于 2009-4-1 19:27:06

在箭头设置里可以设置的,还可以把箭头设置成点或斜线,我这个机器上没有安装CAD,不然给你上传个了.
你用的哪个版本啊?

wang2003 · 发表于 2009-4-1 19:32:06

如果将标注样式内的：调整——优化——“在尺寸界线之间绘制尺寸线”前的勾去掉的话，那圆弧内的线就统统没有了。
看来你的那个标注样式只能是使用半径标注，然后输入T选项，输入%%C。。。。。。来代替了。

喜悦阳光 · 发表于 2009-4-1 19:43:28

原帖由 yulongfan 于 2009-4-1 19:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 o- M2 b4 u N/ H9 A8 f在箭头设置里可以设置的,还可以把箭头设置成点或斜线,我这个机器上没有安装CAD,不然给你上传个了.
. m$ U: l# Y- |! n1 W你用的哪个版本啊?

谢谢回复！问题不在于箭头，问题是怎样把圆弧内的那段尺寸线缩短

我用的是autocad 2009

[ 本帖最后由喜悦阳光于 2009-4-1 19:45 编辑 ]

喜悦阳光 · 发表于 2009-4-1 19:53:34

原帖由 wang2003 于 2009-4-1 19:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif! U, [* Z. d$ C/ |0 `7 W
如果将标注样式内的：调整——优化——“在尺寸界线之间绘制尺寸线”前的勾去掉的话，那圆弧内的线就统统没有了。2 v5 }# O7 i' ^/ x9 R2 N
看来你的那个标注样式只能是使用半径标注，然后输入T选项，输入%%C。。。。。。来代替了。

谢谢回复！如果用半径标注的话，怎样使圆弧内的尺寸线通过圆心，即比半径长，比直径短呢？

wang2003 · 发表于 2009-4-1 20:01:28

不能。它只到圆心为止。
可以将尺寸标注打散然后再调整，不过还是尽可能不要进行将尺寸标注打散的操作。

龍杺起航 · 发表于 2009-4-1 20:11:07

CAD能设置单箭头标注的,比如零件对称,只画了一半,标总长度的时候,就是用单箭头标注的.\

晕,这个机器没CAD!

喜悦阳光 · 发表于 2009-4-1 20:12:43

原帖由 wang2003 于 2009-4-1 20:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif ?& D9 g' W' `( h7 I# l
不能。它只到圆心为止。
% G1 w; J3 H6 [, g6 Z可以将尺寸标注打散然后再调整，不过还是尽可能不要进行将尺寸标注打散的操作。

谢谢啦！打散后确实能做出这个样子来，但已经不再是一个尺寸标注了

喜悦阳光 · 发表于 2009-4-1 20:17:43

原帖由 yulongfan 于 2009-4-1 20:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif' `& D$ E9 S! u; \
CAD能设置单箭头标注的,比如零件对称,只画了一半,标总长度的时候,就是用单箭头标注的.\
4 t$ ^* @$ V$ b' T8 _: l5 X! F2 J; I7 K9 T* c' w u! f
晕,这个机器没CAD!

线性标注可以设定只画一边的箭头，可圆弧不能呀

龍杺起航 · 发表于 2009-4-1 20:24:02

那你就表注个小点的尺寸,然后T,改尺寸%% D直径.

[ 本帖最后由 yulongfan 于 2009-4-1 20:26 编辑 ]

喜悦阳光 · 发表于 2009-4-2 10:58:07

原帖由 yulongfan 于 2009-4-1 20:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 f/ A' R, j6 h& R Q# }4 s那你就表注个小点的尺寸,然后T,改尺寸%% D直径.

谢谢！也是一种方法，学习了。

cjh303557 · 发表于 2009-4-2 13:08:36

打散后只是能改成这个样子，但实际不是标注

fxrswc1 · 发表于 2009-4-2 20:04:44

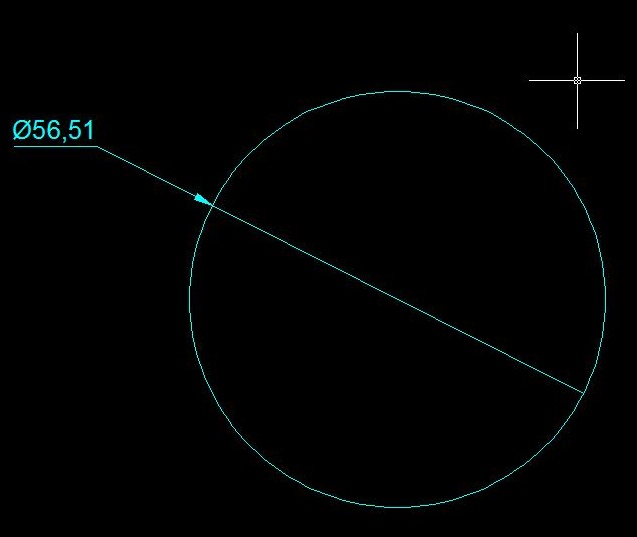

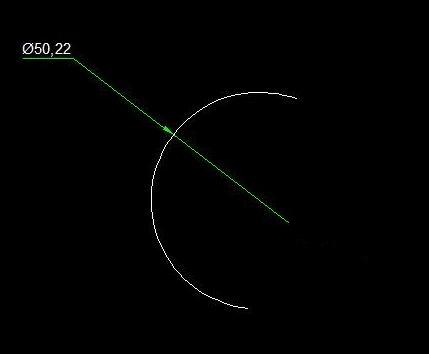

楼主绘至图2样子的时候，接下来不妨如此来做，保证可以做出你期望的图1的效果：
先选定所标注的尺寸，然后点选菜单“修改”——“特性”，在“直线和箭头”栏内将箭头1改为“无”，OK

sealive_leafage · 发表于 2009-4-2 20:24:46

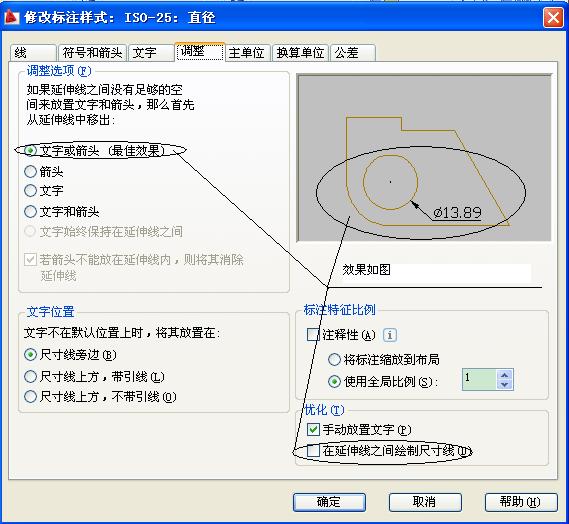

标注样式设置，新建“直径”标注，按下图设置；可以实现部分效果，再从尺寸线到中心画线可以基本实现效果；

[ 本帖最后由 sealive_leafage 于 2009-4-3 14:56 编辑 ]

wzl5250 · 发表于 2009-4-2 20:50:10

最简单的方法用半径标注，再双击标文字，然后修改成%%C<>

喜悦阳光 · 发表于 2009-4-3 20:13:09

原帖由 fxrswc1 于 2009-4-2 20:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" Y9 n' s6 Z* _9 K: _( _$ e楼主绘至图2样子的时候，接下来不妨如此来做，保证可以做出你期望的图1的效果：
先选定所标注的尺寸，然后点选菜单“修改”——“特性”，在“直线和箭头”栏内将箭头1改为“无”，OK

谢谢建议。可惜不行

问题关键在于：圆弧内的那段尺寸线通过了圆心，但比直径小。

您的方法只能去掉一个箭头，而不能缩短尺寸线：

[ 本帖最后由喜悦阳光于 2009-4-3 20:14 编辑 ]

喜悦阳光 · 发表于 2009-4-3 20:15:36

原帖由 sealive_leafage 于 2009-4-2 20:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 j! g" C2 u6 T' Y9 ]标注样式设置，新建“直径”标注，按下图设置；可以实现部分效果，再从尺寸线到中心画线可以基本实现效果；

谢谢！也是一种方法

喜悦阳光 · 发表于 2009-4-3 20:19:20

原帖由 wzl5250 于 2009-4-2 20:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif" V- C: t6 z: A$ {/ K5 L; C4 Y
最简单的方法用半径标注，再双击标文字，然后修改成%%C

谢谢建议！但是行不通，前面wang2003版主已经说了，半径标注只能做到尺寸线从圆心出发，不能通过圆心比半径长但又比直径短。

谢谢各位高手的建议，但看来这中标注只能用非常规的方法来凑了
