[Pro/E教程] 『1105』钣金练习--管夹

[复制链接]
发表于 2009-4-28 00:19:55 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=526098&page=1&fromuid=386133#pid2473899$ i) x4 y" G; n
教程版本:Pro/E4.0 m050
2 D9 H+ t6 l% B4 N: d; x2 t6 U, C2 z 42.jpg

1105.rar

135.41 KB, 下载次数: 30

源文件

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 谢谢参与

查看全部评分

 楼主| 发表于 2009-4-28 00:28:12 | 显示全部楼层
依次按照下图

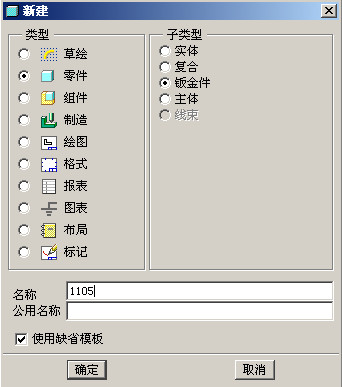

1、新建钣金

1、新建钣金

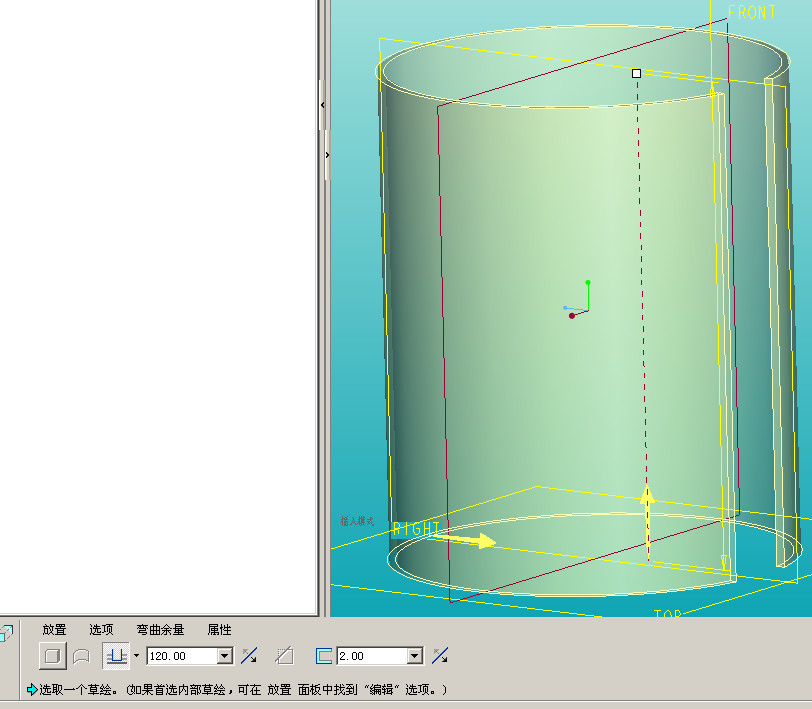

2、拉伸圆筒壁

2、拉伸圆筒壁

厚度为2

厚度为2

3、绘制凸缘

3、绘制凸缘

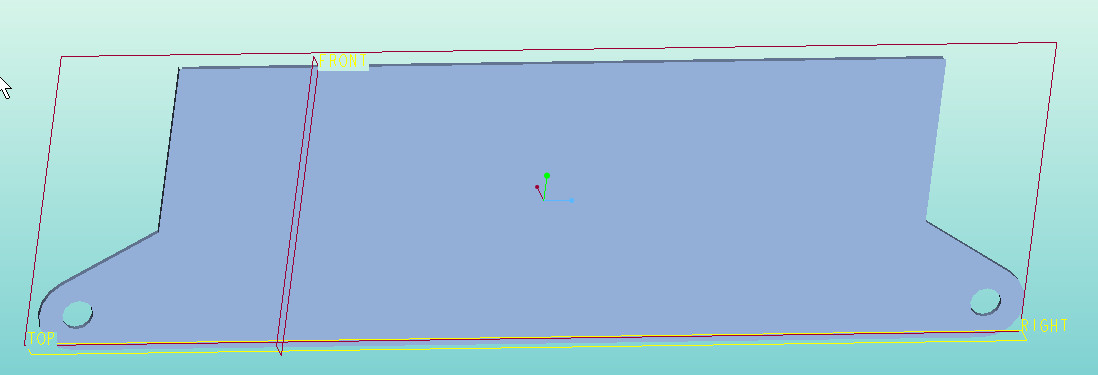

凸缘形状

凸缘形状

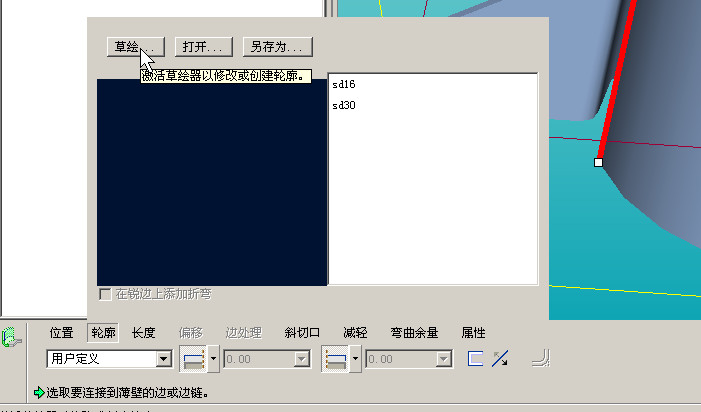

4、剪切凸缘

4、剪切凸缘

5、选择凸缘和拉伸

5、选择凸缘和拉伸

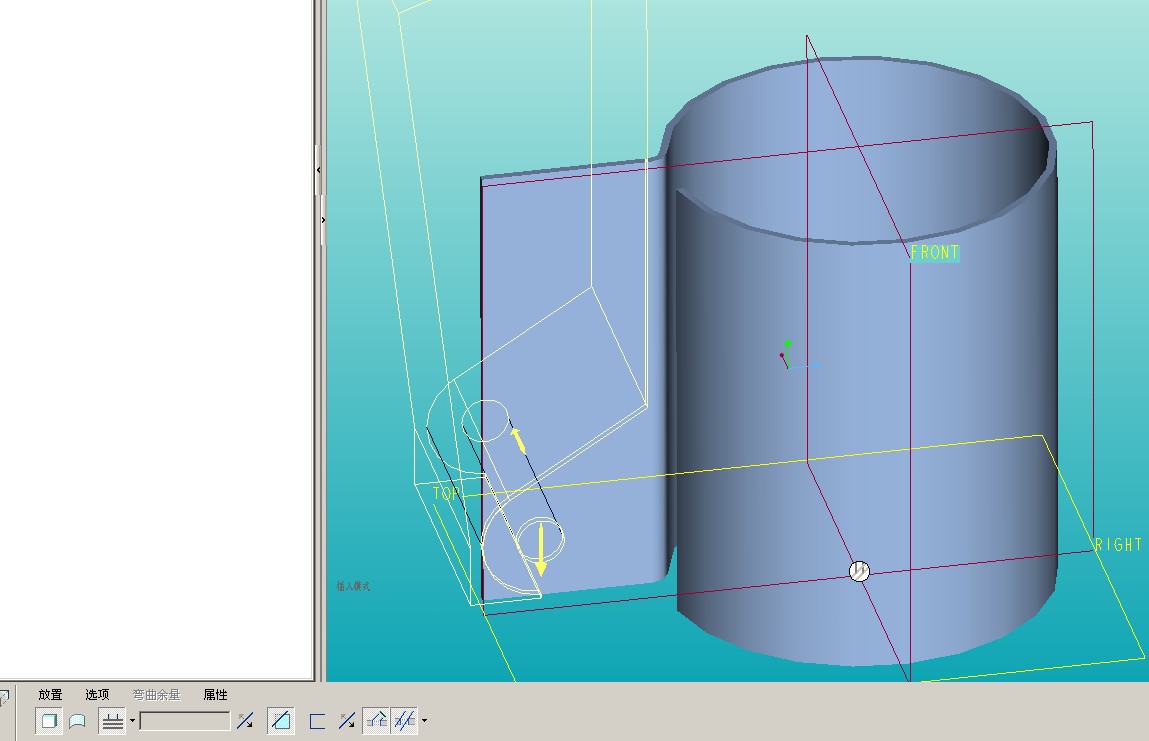

6、编辑——镜像,选择基准面

6、编辑——镜像,选择基准面

选择外边

选择外边

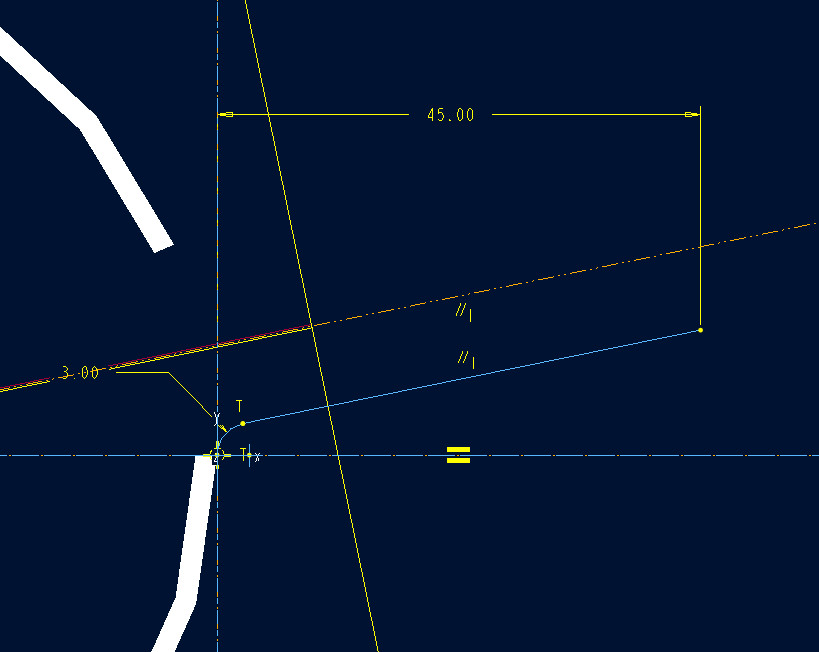

重新绘制凸缘面

重新绘制凸缘面

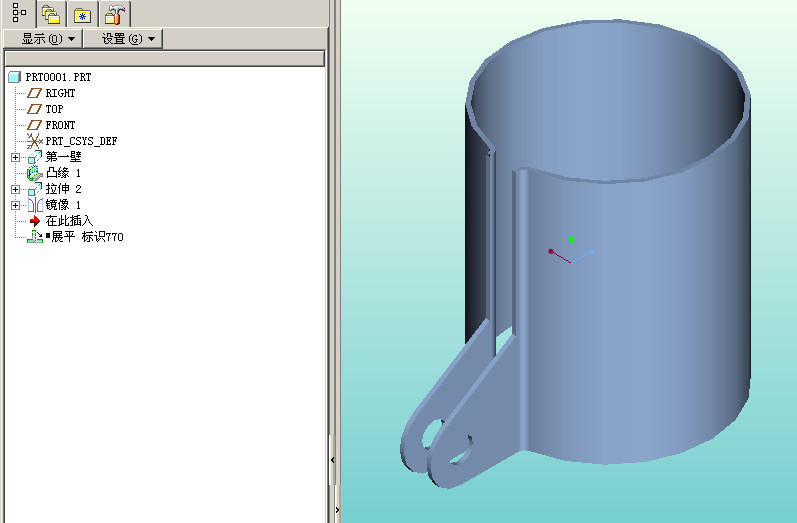

7、全部展开后形状,OK

7、全部展开后形状,OK
