CAD里复杂异型弯管如何建模啊

huangmaqing · 发表于 2009-4-30 13:38:03

您需要登录才可以下载或查看，没有帐号？注册

x

工作中遇到的大问题!

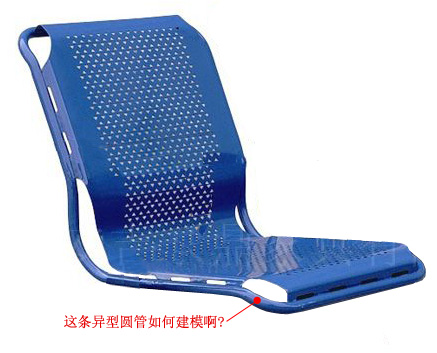

图片里标示的异型弯管,在CAD里如何画出三维立体图啊?
请各位高手赐教啊!

rongjian · 发表于 2009-4-30 14:00:42

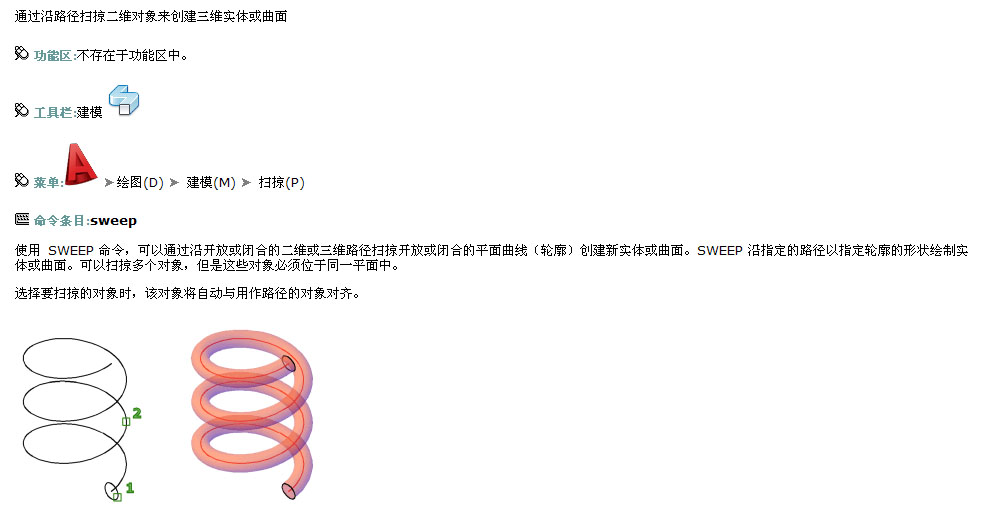

在CAD2007以上版本里可以用“扫掠”命令进行建模。

[ 本帖最后由 rongjian 于 2009-4-30 14:16 编辑 ]

huangmaqing · 发表于 2009-4-30 14:06:29

我用的是CAD2006,那怎么办啊?

huangmaqing · 发表于 2009-4-30 14:27:36

那些管弯曲处是不在一个平面上的,路径用什么线画啊?大侠能否说详细点啊

czy12 · 发表于 2009-4-30 17:42:11

拉伸.
任何版.

maoyangmy · 发表于 2009-4-30 21:29:15

关键在于路径的建立，要非常圆滑才能出效果

www1974 · 发表于 2009-5-2 22:03:46

:lol: :lol:

pcyong · 发表于 2009-5-3 08:16:44

落后了落后了

赶紧用用最新版本的CAD软件吧

l6j4h5 · 发表于 2009-5-4 12:14:57

分段拉伸，再接上，注意断面与连接点的一致性
